Система изменения длины впускного коллектора

Рассмотрим такой узел, как система изменения длины впускного коллектора, а также явные и скрытые неприятности, которые может преподнести данная система.

Мало кто из владельцев инжекторных автомобилей уделяет должное внимание системе изменения длины (геометрии) впускного коллектора. А зря! Данный узел требует периодической диагностики, так как его неисправность обычно не приводит к явным проблемам, а заключается в постепенной потере мощности, нестабильной работе двигателя, не совсем адекватной реакции педали акселератора и, конечно же, перерасходе топлива.

Но не только автовладельцы не уделяют этой системе должное внимание, а и поставщики автозапчастей. Часто поиск деталей данной системы превращается в настоящий квест с непреодолимыми препятствиями. :negative:

Мало того, что некоторые продавцы понятия не имеют о чём идёт речь и, дабы совсем не падать в глазах клиента, начинают читать мне каталоги с номерами запчастей и доказывать, что зелёное не зелёное, а круглое :wacko:

Всё дело в том, что большинство продавцов-«консультантов» никогда в глаза не видели то, о чём консультируют. А в каталогах, которыми они руководствуются, тоже бывают ошибки на ошибке. Но для них это святая книга правды.

Вот пример кодов запчастей системы изменения длины впускного коллектора Лачетти, Нубира, Джентра и т.д.

  • Электромагнитный клапан системы изменения длины впускного коллектора — 25183354 (GM), 96333470 (Корея). В каталогах он обозначается как клапан электромагнитный рециркуляции выхлопных газов Lanos, Leganza, Matiz, Nubira, Lacetti, Aveo, Vida, Tac. Какие выхлопные газы???
  • Рабочий механизм (пневмокамера) — 96408135. Тут, вообще, цирк! Он у нас и клапан ЕГР, и датчик отработавших газов!!!, и датчик давления, и КЛАПАН заслонок…
  • Ресивер с обратным клапаном (бачок вакуумный) — 96334828 —  Бачок вакуумный системы впрыска топлива Дэу Ланос, Нубира, Шевроле Такума, Лачетти. Бачок отработавших газов )))


Как работает система изменения длины впускного коллектора

Впускной коллектор с системой изменения длины применяется как в бензиновых, так и в дизельных двигателях для обеспечения лучшего наполнения камеры сгорания воздухом на разных оборотах двигателя.

На низких оборотах требуется достижение максимального крутящего момента как можно быстрее, для чего используется длинный впускной коллектор. Высокие обороты выводят двигатель на максимальную мощность при коротком впускном коллекторе.

На большинстве автомобилей эта система работает одинаково. Во впускном коллекторе установлена ось с заслонками, которые перекрывают, либо открывают путь воздушному потоку по одному из двух путей — короткому или длинному.

Состоит система изменения длины впускного коллектора обычно из таких элементов:

  • ресивер с обратным клапаном
  • электромагнитный клапан
  • механизм изменения длины (пневмокамера)
  • ось с заслонками
  • соединительных вакуумных трубок
  • проводки к электромагнитному клапану

Рассмотрим устройство и работу системы более детально на примере автомобиля Шевроле Лачетти.

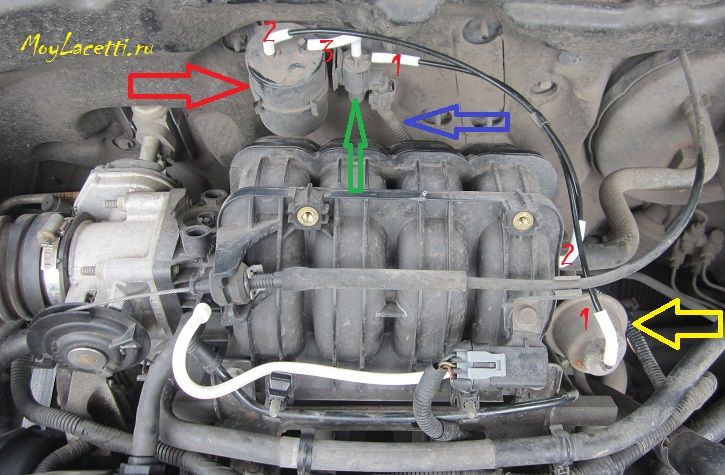

На фото ниже я отметил:

  • красной стрелкой — ресивер с обратным клапаном
  • зелёной стрелкой — электромагнитный клапан
  • синей стрелкой — проводка к электромагнитному клапану
  • желтой стрелкой — механизм (пневмокамера) изменения длины
  • цифрами — соединительные вакуумные трубки: 1 — от электромагнитного клапана к механизму (пневмокамере), 2 — от коллектора к ресиверу, 3 — от ресивера к клапану.

Система изменения длины впускного коллектора

На заглушенном двигателе шток механизма (пневмокамеры) выдвинут полностью и система находится в состоянии короткого коллектора. Как только мы заводим двигатель, в коллекторе создаётся разрежение и давление падает до 30-33 кПа. На клапан подаётся напряжение и он открывается, тем самым пуская разрежение из коллектора через ресивер в рабочий механизм (пневмокамеру). Пневмокамера втягивает свой шток и, проворачивая ось заслонок, переводит систему на длинный коллектор, что обеспечивает приемистость на низких оборотах двигателя. В таком положении система будет, пока двигатель не достигнет оборотов, равных 4,5 тыс.об/м. После этого ЭБУ отключает подачу напряжения на клапан и он закрывается, перекрывая подачу вакуума на пневмокамеру. Шток пневмокамеры должен теперь полностью выдвинуться и провернуть ось заслонок снова в режим короткого коллектора. Но как он выйдет, если пневмокамера герметична и ей нужен доступ воздуха, чтобы пружина в пневмокамере смогла сдвинуть шток? Это как бутылку опустить в воду горлышком вниз. Вода в нее не попадёт, пока не проделать отверстие в донышке, чтобы вышел воздух.

Для этих целей электромагнитный клапан имеет ещё и третий штуцер, который закрыт колпачком (фильтром), который расположен внизу и на него как раз указывает зелёная стрелка. Это атмосферный штуцер. При отключении напряжения, электромагнитный клапан не только перекрывает разрежение от ресивера к пневмокамере, но и открывает переход от пневмокамеры к атмосферному штуцеру, позволяя пневмокамере набрать воздух и выдвинуть шток.

Теперь кратко рассмотрим устройство и проверку каждого узла отдельно.

Электромагнитный клапан системы изменения длины впускного коллектора

Клапан состоит из корпуса, запорного механизма, трёх штуцеров и электромагнитной катушки. Чтобы демонтировать клапан с автомобиля достаточно со стороны ресивера отогнуть фиксатор-защёлку и сдвинуть клапан вниз

Электромагнитный клапан системы изменения длины впускного коллектора Лачетти

Клапан имеет три штуцера. Один из них (атмосферный) закрыт крышечкой. Её необходимо снять для проверки и удаления грязи

Обслуживание клапана системы изменения геометрии впускного коллектора Шевроле

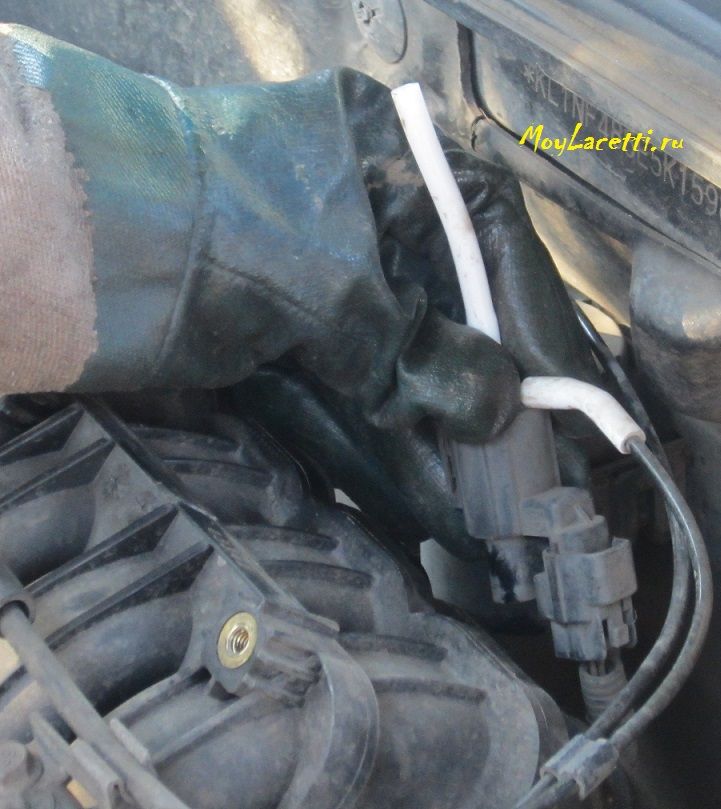

Атмосферный штуцер пневмоклапана

Для проверки запирающих свойств клапана достаточно подуть в боковой штуцер. При этом воздух должен выходить в нижний (атмосферный) штуцер, а в верхний не должен. Если подать на клапан напряжение, то всё должно быть наоборот.

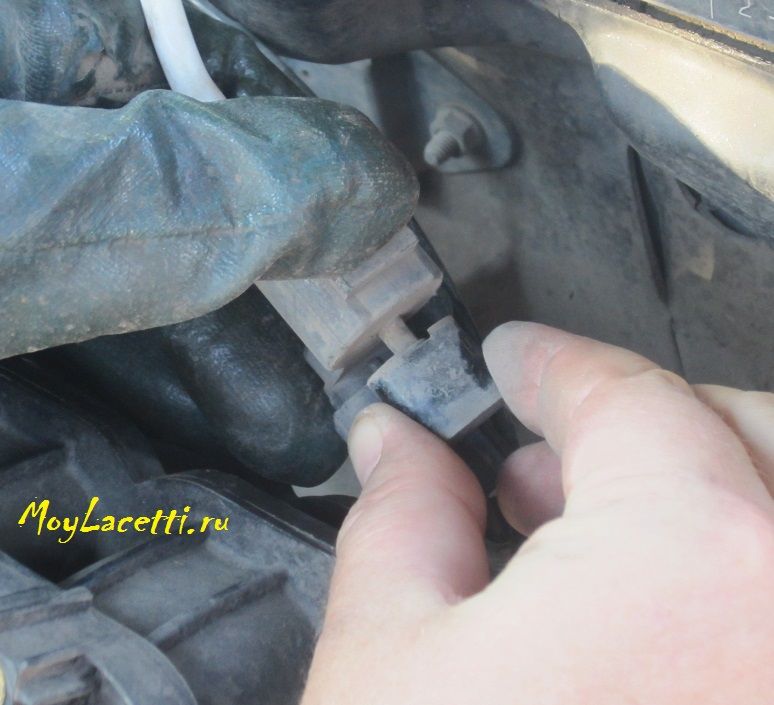

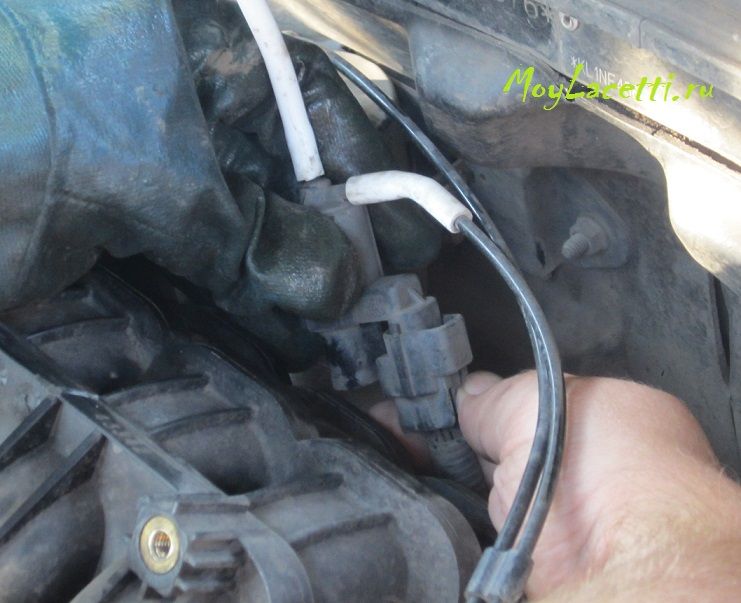

Для проверки обмотки клапана достаточно нажать на фиксатор колодки проводов и снять её

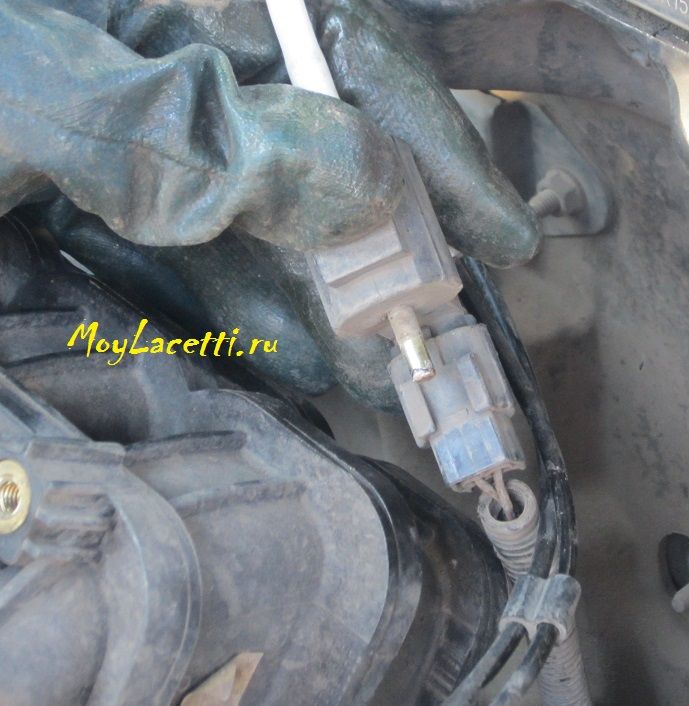

Отключение клапана системы изменения длины впускного коллектора

На клапане будут видны два контакта. К ним необходимо подключить омметр и замерить сопротивление, которое должно составлять несколько Ом. Если сопротивление в норме, а клапан не работает, тогда необходимо проверить приходящее напряжение на колодке, которое должно составлять около 12 В. Не забудьте завести двигатель для измерения напряжения.

Ресивер (вакуумный бачок) системы изменения длины впускного коллектора

Это цилиндрическая ёмкость с обратным клапаном внутри. Проверка очень проста и состоит из двух пунктов:

  • проверить целостность, чтобы не было утечки вакуума

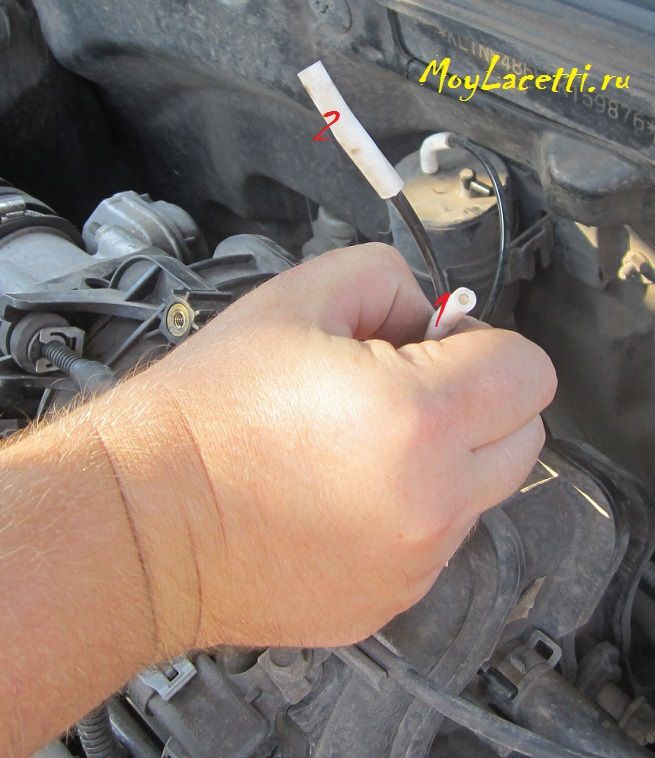

  • отключить трубку, идущую к электромагнитному клапану, а вторую трубку отключить от коллектора (трубка №2). Подуть в эту трубку — воздух не должен проходить. Но при всасывании в себя — воздух должен проходить!

Ресивер (вакуумный бачок) системы изменения длины впускного коллектора

Рабочий механизм (пневмокамера) системы изменения длины впускного коллектора

Это самое слабое звено в этой цепи.

Пневмокамера состоит из корпуса (металлического или пластикового), штока, диафрагмы и пружины.

Чаще всего система изменения геометрии впускного коллектора выходит из строя именно из-за изношенной диафрагмы пневмокамеры. Её можно назвать расходным материалом.

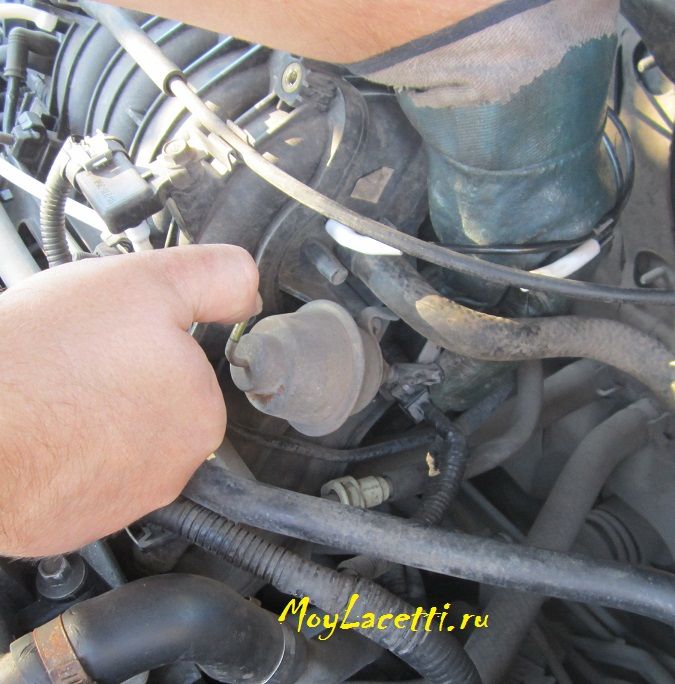

Чтобы проверить целостность пружины и диафрагмы, достаточно отсоединить вакуумную трубку  и вдавить шток. Шток должен войти без заеданий, а при отпускании — должен резко выдвинуться. Значит пружина цела и ось заслонок не заедает.

Теперь вдавливаем шток и закрываем штуцер пальцем. Шток не должен выходить из пневмокамеры полностью. Если выходит — значит диафрагма порвана.

Рабочий механизм (пневмокамера) системы изменения длины впускного коллектора

Вот видео работы рабочего механизма с немного износившейся диафрагмой. Смотрите внимательно

Диафрагма ещё кое-как работает. Шток на холостом ходу втягивается, но стоит немного нажать педаль газа, как шток немного выходит. Это происходит, потому что при открытии дроссельной заслонки в коллекторе возрастает давление и уменьшается разрежение. И этого разрежения уже не хватает для удержания порванной диафрагмы. Хотя целую диафрагму оно удержало бы без проблем.

По достижении оборотов 4,5 тыс.об/м, шток выдвигается полностью, как должно и быть. Значит вся система работает исправно, кроме диафрагмы.

Но главная проблема даже не в том, что теперь коллектор некорректно переводится в длинный/короткий. Вернее, это тоже большая проблема, но есть и ещё более серьёзная.

Дело в том, что до 4,5 тыс.об/м электромагнитный клапан открыт и, естественно, пускает разрежение в пневмокамеру с порванной диафрагмой, что приводит к подсосу неучтённого воздуха во впускной коллектор! Из-за этого происходит нарушение корректной работы двигателя на малых и средних оборотах. Наблюдаются провалы, дергания, возрастание оборотов холостого хода и, соответственно расход топлива ещё больше бьёт по карману.

Поэтому пневмокамеру в обязательном порядке необходимо заменить.

Если Вы заметили, что диафрагма испорчена, а до дома ещё очень далеко и нет возможности купить новую пневмокамеру, тогда можно поступить следующим образом:

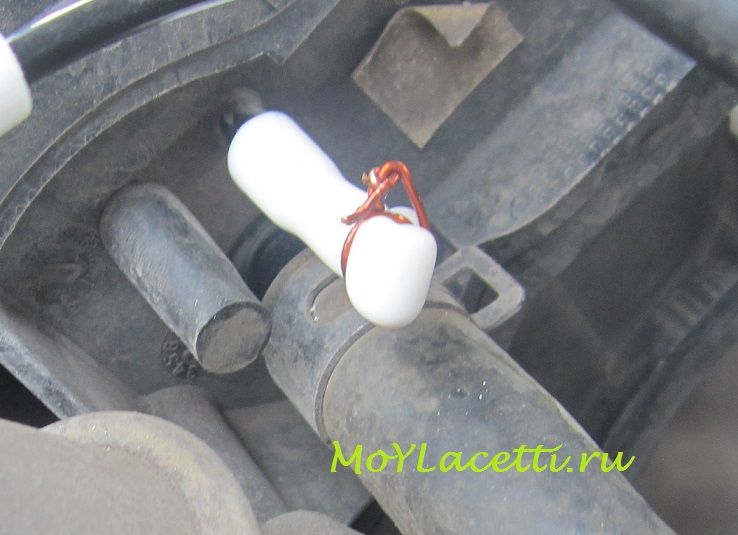

  1. Отсоединить вакуумную трубку от коллектора, а штуцер на коллекторе заглушить. Внимание!!! Только заглушку нужно искать, которая наденется НА штуцер (например, шланг загнуть и закрепить проволокой, резиновую часть от медицинской пипетки и т.п.), а НЕ в штуцер (спички, зубочистки и т.п.). Нужно именно так для того, чтобы Вашу заглушку не засосало в коллектор! Я использовал загнутый и обжатый проволокой кусочек вакуумного шланга Заглушить систему изменения длины впускного коллектора

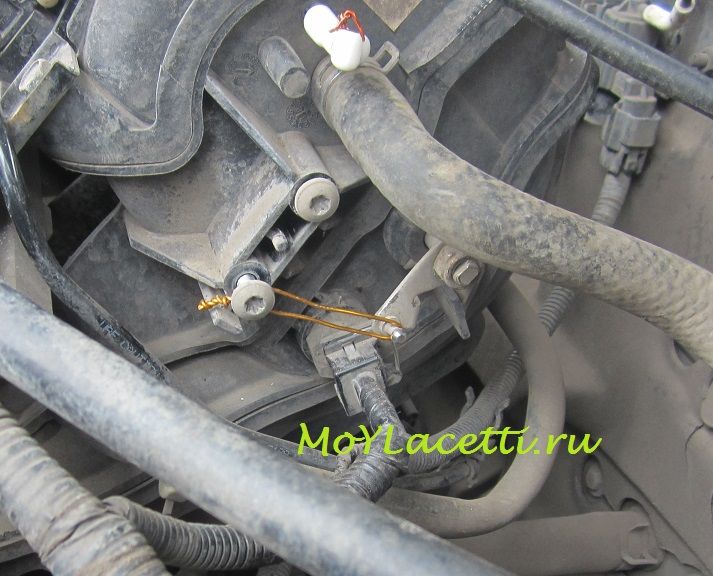

  2. Утопить шток пневмокамеры и зафиксировать его в этом положении проволокой, хомутом или чем-то подобным.

Так можно спокойно ехать, куда глаза глядят. Но помнить, что на высоких оборотах двигателя динамика будет чуть хуже.

Замена пневмокамеры системы изменения длины впускного коллектора

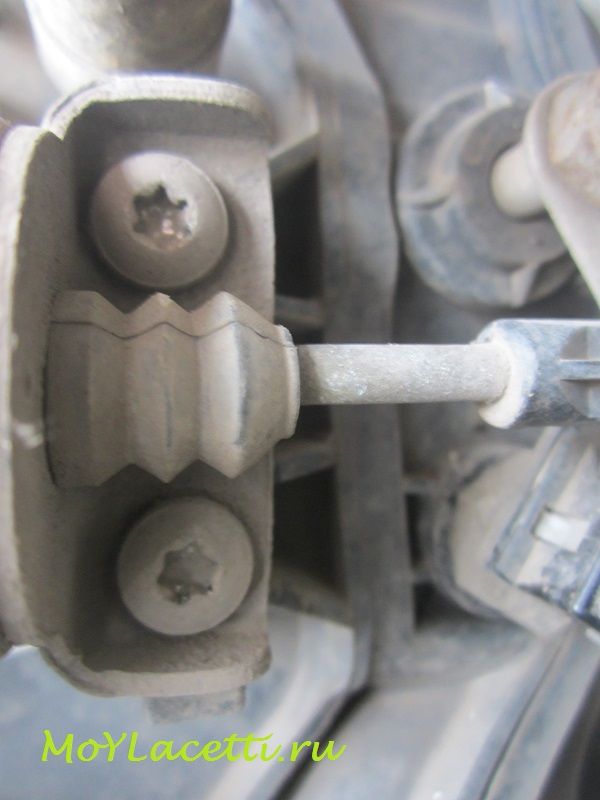

Для замены пневмокамеры необходимо открутить два шурупа битой torx, либо подходящей отвёрткой

Замена пневмокамеры системы изменения длины впускного коллектора

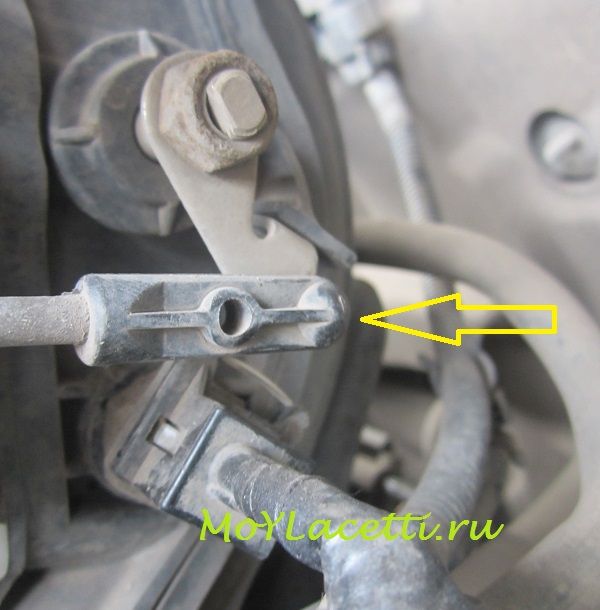

и отцепить шток

Замена пневмокамеры системы изменения длины впускного коллектора Шевроле

Если новой пневмокамеры пока нет или будете ремонтировать старую, а ездить необходимо, тогда закручиваем шурупы на своё место и привязываем к одному из них ось заслонок

Замена пневмокамеры системы изменения длины впускного коллектора Лачетти

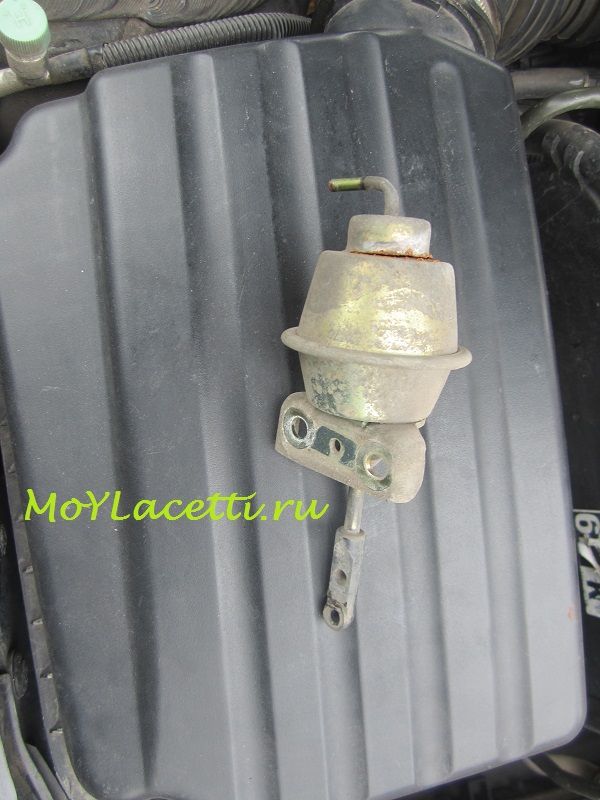

А вот теперь самое интересное! После того, как пневмокамера уже была демонтирована, оказалось, что дело было не в порванной диафрагме. Когда её перевернули, увидели вот такое

Пневмокамера Лачетти

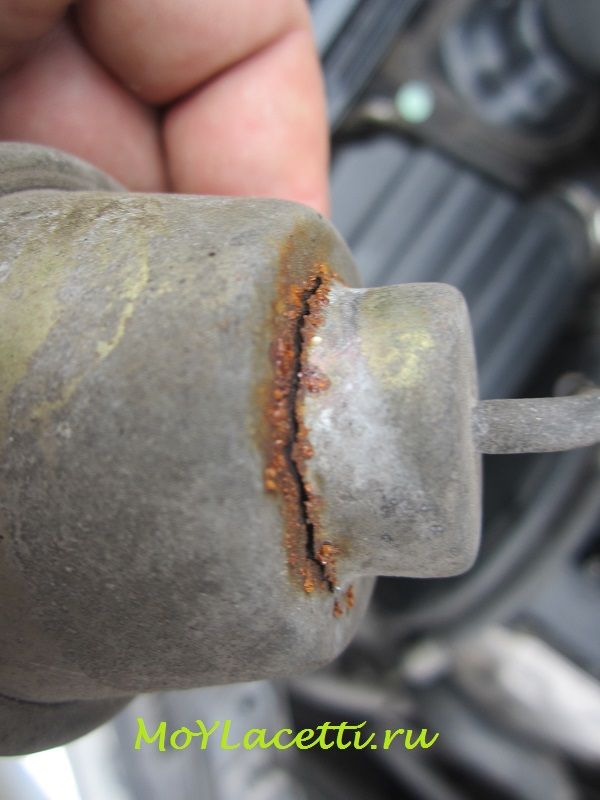

Вот поближе

Прогнившая пневмокамера Лачетти

Через такую щель сосало воздух во впускной коллектор!

Так как новую пневмокамеру найти не просто и цена у неё, как у комплекта хороших свечей, было принято решение попробовать её отремонтировать и заменить свечи :-)

Паять не представлялось возможным, так как этот металл не лудится. От сварки также отказался.

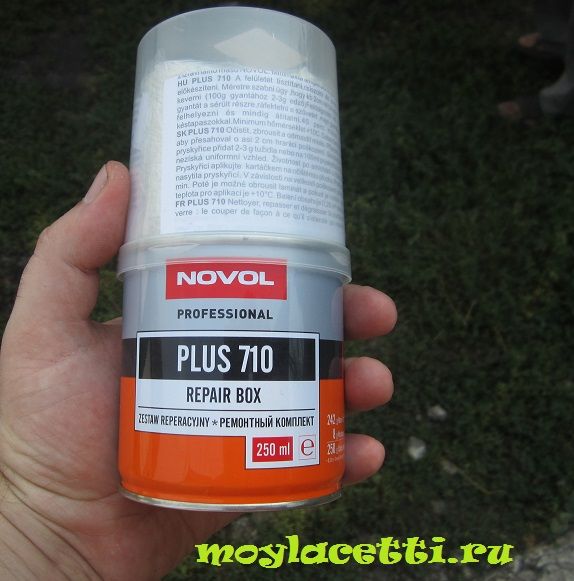

Спасение нашлось в средстве для ремонта бамперов и прочих элементов кузова.

Чем клеить бампер

Как им пользоваться изложено в статье Как заклеить бампер

Красота там не нужна, а надёжность важна, так как в эту отрывающуюся часть внутри давит пружина. Поэтому кроме герметичности необходима и механическая прочность. Получилось, в общем, вот так

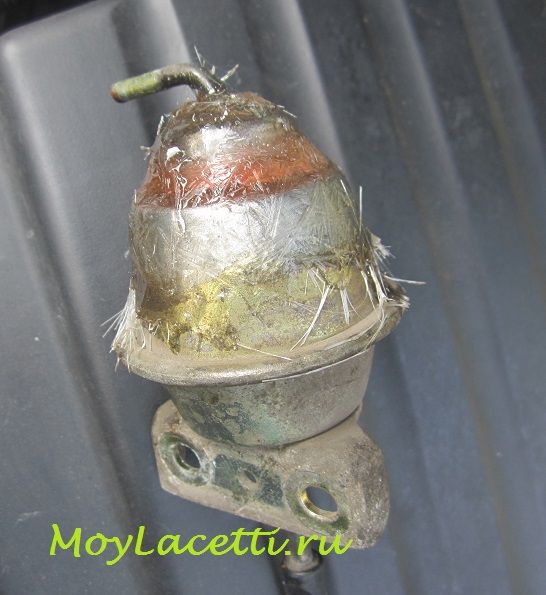

Ремонт пневмокамеры

Пневмокамера стала работать лучше новой :-)

В комментариях возникло много вопросов по проверке пневмокамеры, поэтому решил добавить видео проверки исправной пневмокамеры

А Вы давно обращали внимание на систему изменения длины впускного коллектора в своём авто? Советую посмотреть ;-)

Всем Мира и ровных дорог!!!
