Замена сенсора на телефоне

Замена сенсора на телефоне своими руками не является сверхсложной задачей. В этой статье покажу, как заменить сенсор на телефоне, обладая минимумом знаний и примитивным набором инструмента.

Замена сенсора на всех устройствах, кроме тех, где дисплей и сенсор объединены в один модуль, выполняется одинаково. Поэтому данная инструкция поможет очень многим, даже не смотря на модель телефона. Могут быть лишь различия при разборке, но технология и порядок будет одинаков почти для всех.

Вот таким аппаратом пытались закрыть дверь (лежал в заднем кармане, а дверь закрывали попой). Дверь, конечно, закрыли, но телефон этого насилия не выдержал и благополучно засиял множественными трещинами тачскрина

Замена сенсора на телефоне

Дисплей работал хорошо, поэтому замены требовал только сенсор.


Можно, конечно, отнести его в мастерскую, но так не интересно и будет дороже, чем заменить сенсор самостоятельно:) Тем более это абсолютно не сложно.

Что понадобится для замены сенсора на телефоне

Для замены сенсора нам понадобится минимальный набор инструментов и материалов:

  • отвёртка
  • пластиковая карта или что-то похожее
  • обычный скотч
  • новый сенсор
  • пинцет
  • аккуратность)))

Замена сенсора на телефоне своими руками

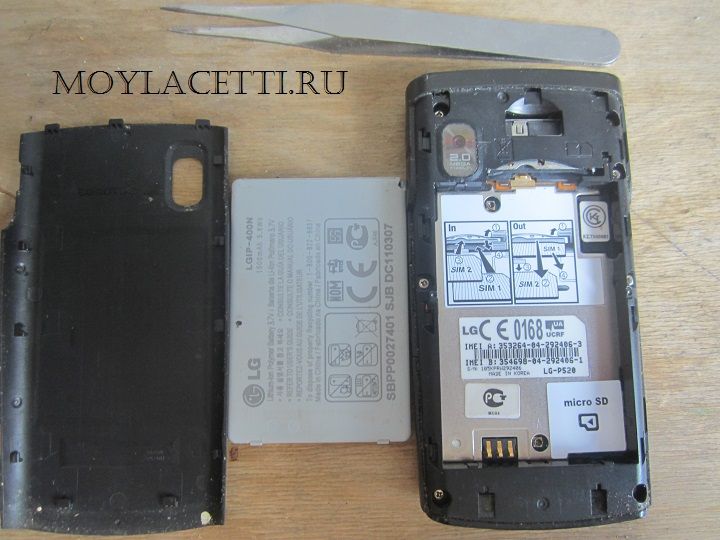

Снимаем заднюю крышку телефона и вынимаем аккумуляторную батарею. Можно сказать, пол дела сделали:)

Замена тачскрина

Откручиваем все винтики и слаживаем их в укромном месте, чтобы не потерялись.

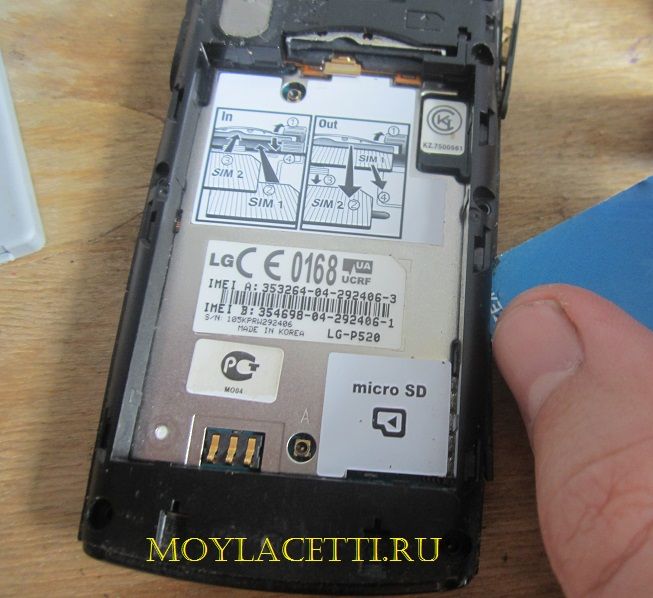

После этого пластиковой картой разъединяем половинки корпуса телефона

Замена сенсора

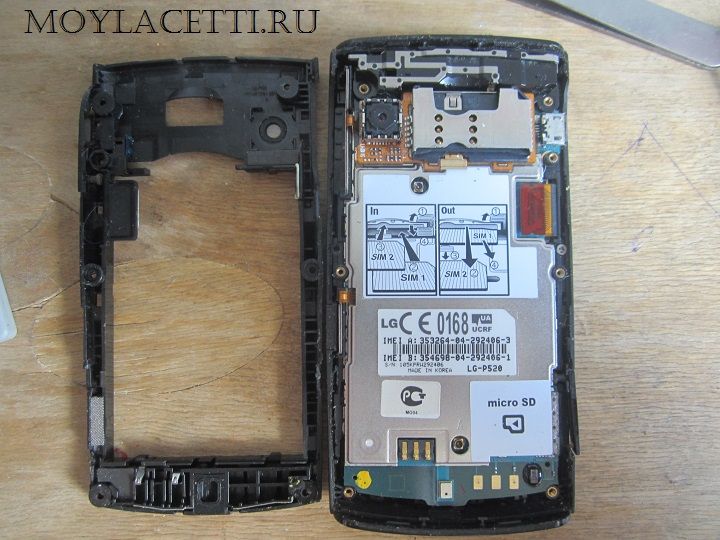

Отщёлкиваем все защёлки и снимаем заднюю часть корпуса

Замена сенсора телефона

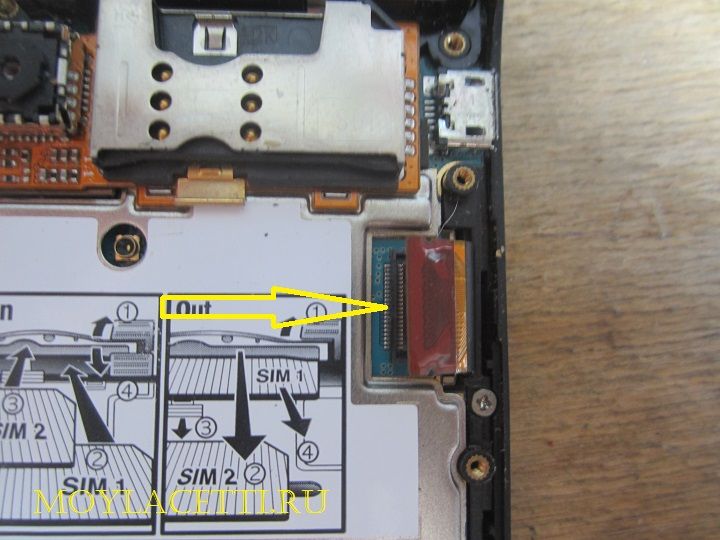

Отстёгиваем все мешающие шлейфы. На этом телефоне он всего один — от дисплея

Замена сенсора на телефоне своими руками

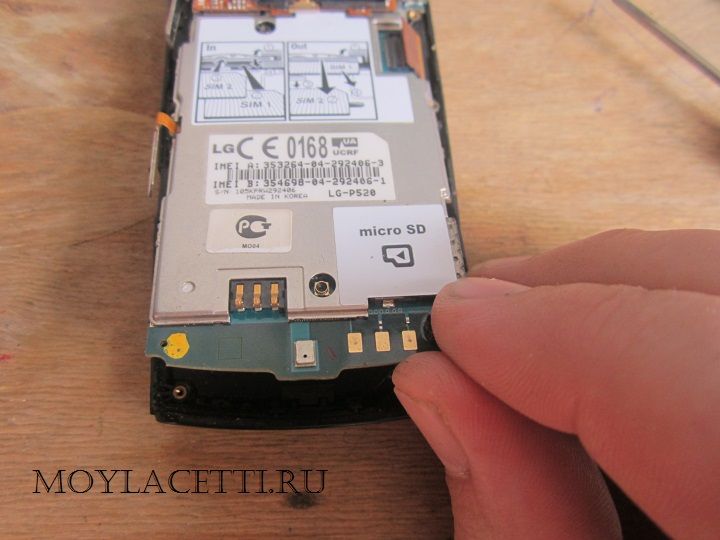

Проверяем, чтобы больше нигде ничего не держало и извлекаем плату телефона

Как самому поменять сенсор на телефоне

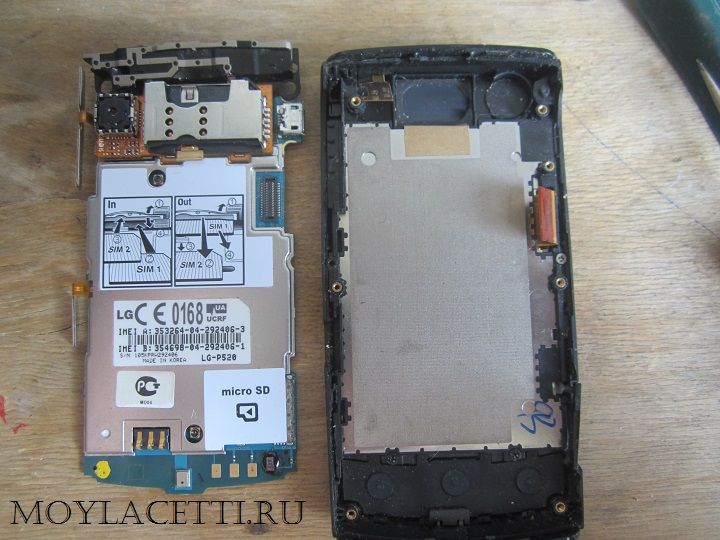

кладём её в сторону

Как заменить сенсор на телефоне

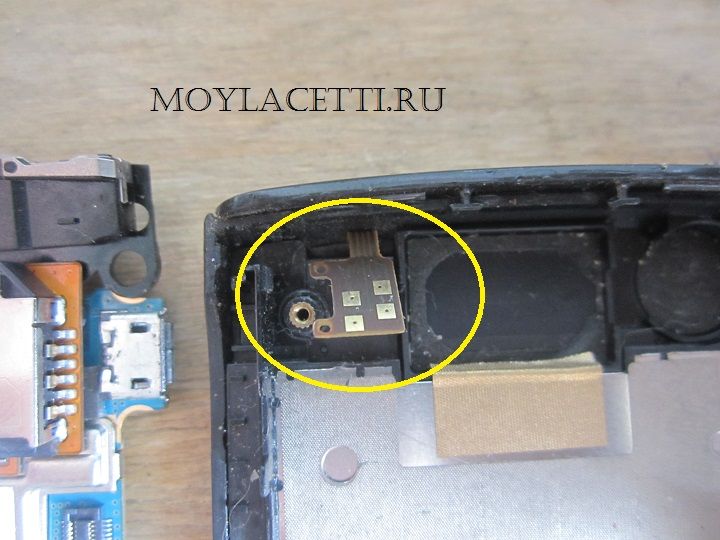

Видим шлейф сенсора. Здесь он примитивный, поэтому даже не пристёгивается к плате, а просто прижимается. Это резистивный сенсор. У Вас может быть ёмкостной — он больше и соединяется с платой обычно через коннектор. Как их отключать подробно написано в статье Замена тачскрина на планшете. Настоятельно рекомендую её прочитать.

Замена тачскрина на телефоне

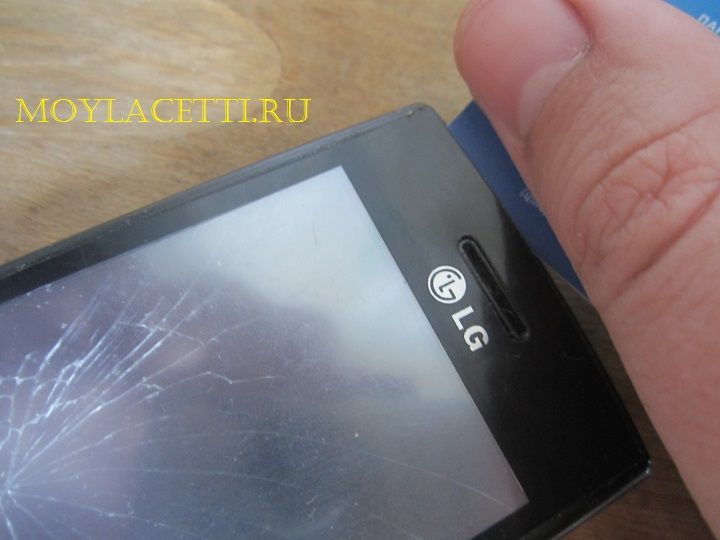

Теперь нам необходимо отклеить сенсор от корпуса телефона. Для этого поддеваем его и нашей пластиковой картой ведём по периметру сенсора

Самостоятельная замена сенсора на телефоне

Для облегчения можно прогреть феном.

Внимание! Будьте аккуратными при отклеивании сенсора и соблюдайте меры предосторожности, потому что это стекло! Можно порезаться, может отлететь осколок в глаза и тому подобное!

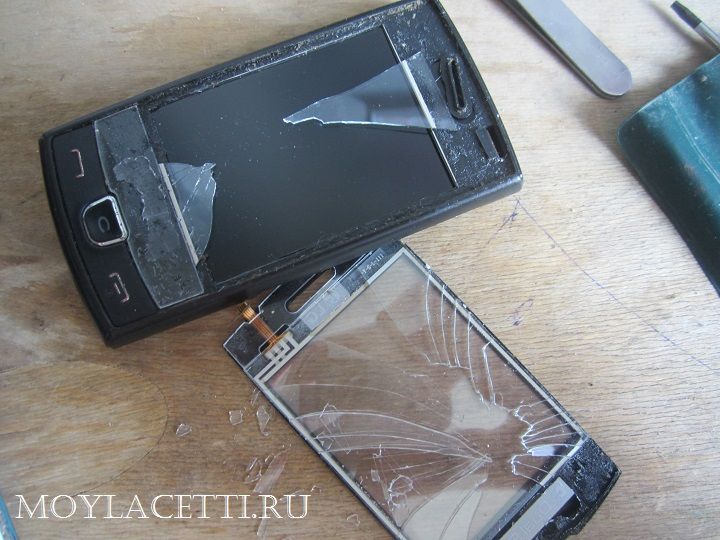

Вот такая картина получилась

Разбился сенсор телефона

Пинцетом удаляем оставшиеся осколки и убираем рабочее место от стекла.

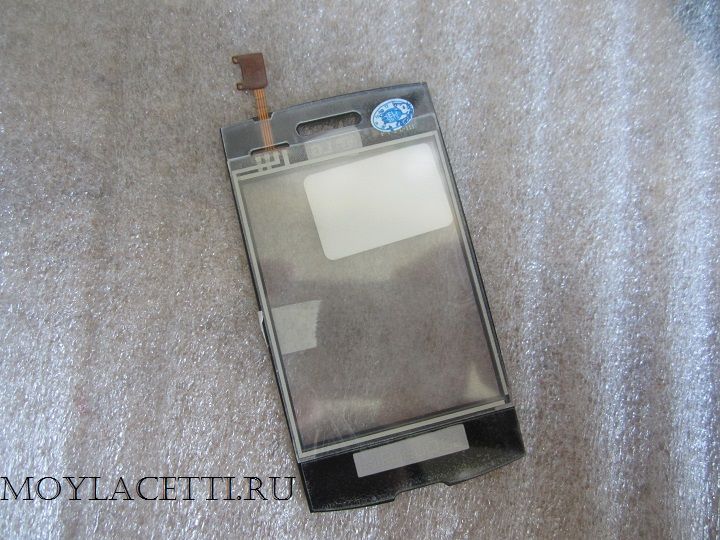

Берём новый сенсор

Сенсор телефона

Он обклеен пленкой с обеих сторон. А без плёнки его не обменяют по гарантии, если вдруг окажется, что он не рабочий! Поэтому наша задача его подключить для проверки, а только потом удаливши защитную плёнку, вклеить на своё место.

Выглядит это так

замена сенсора на смартфоне

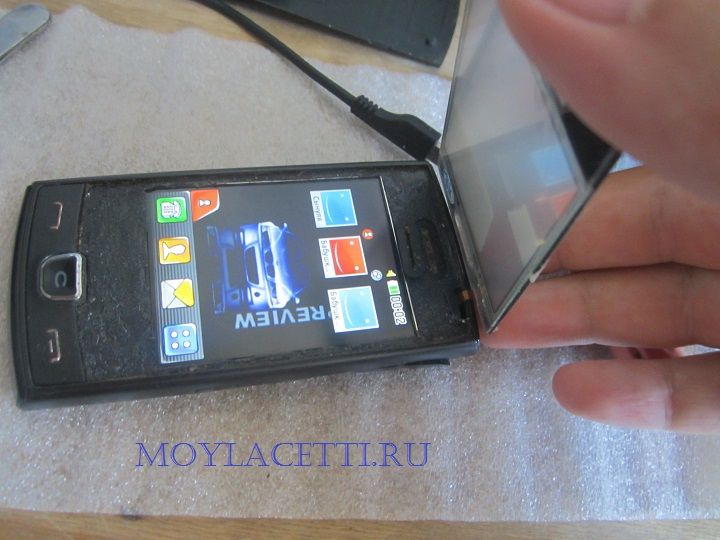

То есть всё собираем в обратном порядке, но сенсор не вклеиваем. Включаем телефон и, касаясь сенсора, проверяем его работу по всей площади.

Если всё работает отлично, тогда снимаем плёнку, убираем мусор с дисплея и прижимаем сенсор на место.

Тут у Вас может обоснованно возникнуть два вопроса:

  • чем и как почистить дисплей от мусора и отпечатков пальцев?
  • за счёт чего приклеится сенсор?

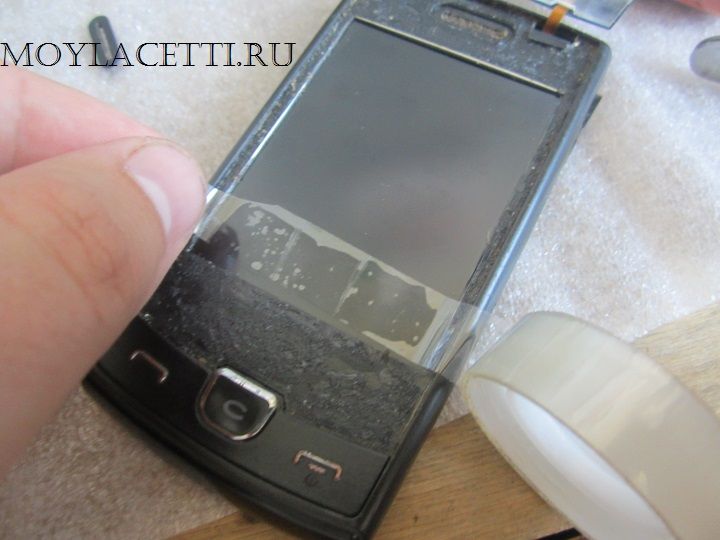

Ответ на первый вопрос. Не вздумайте его ни чем тереть, этим Вы ничего не добьётесь, а только поцарапаете. Самым лучшим средством для меня почистить дисплей является обычный скотч! Просто приклеиваем и отклеиваем его последовательно по всей площади дисплея и все загрязнения останутся на скотче, а не на дисплее.

Как почистить дисплей

Ответ на второй вопрос. В этом телефоне клеевой состав нанесён на сам аппарат и и он остаётся липким долгие годы. Главное, чтобы после разборки на него не попадала пыль и мусор. Но в большинстве случаев сенсор клеится на двухсторонний скотч, который проклеен по периметру нового сенсора. Вам нужно только снять защитную плёнку или бумагу и приклеить сенсор на своё законное место.

Вот, в принципе, и все не сложные шаги по замене сенсора телефона. Как видите, всё просто и быстро.

Если остались вопросы, спрашивайте в комментариях.

Мир Вашему дому и крепких телефонов!!!
