Замена тачскрина на планшете своими руками

Замена тачскрина на планшете своими руками за 20 минут.

Вот фото отчёт, как быстро поменять тачскрин на планшете. Данная инструкция подходит к большинству планшетов, представленных на рынке.

Самая частая неприятность планшетов — это выход из строя тачскрина (сенсора) в результате его механического повреждения.

Вот и у меня как-то возникла такая проблема. Планшет был куплен ребёнку и ровно через неделю на него благополучно наступили. Горю не было предела! Дочь в слезах, супруга в шоке, а я в бегах по мастерским)))

Оббегав все, так называемые, «мастерские», я был неприятно удивлён, что никто не берётся за этот ремонт. Только один «мастер» предложил ПОПРОБЫВАТЬ поменять за 850 грн. Теперь и я погрузился в шоковое состояние. В общем, было принято решение купить новый планшет.

Спустя три недели разбили тачскрин и на нём…

Подумав, что покупая каждый месяц новые планшеты, я разорюсь — принял решение заняться ремонтом самому.

Купил в интернет магазине новый тачскрин 10.1 дюйма всего за 250 грн. Если интересует — где покупал, спросите по почте или в комментариях, отвечу.


Доставка заняла всего сутки.

И вот я его получил

Доставка тачскрина "Новой почтой"

Доставка тачскрина «Новой почтой»

Внутри надёжно окутан пенопластом

IMG_0125А вот и сам новый тачскрин на планшет, оклеенный плёнкой с обеих сторон

Замена тачскрина на планшете своими руками

Замена тачскрина на планшете своими руками

Замена тачскрина на планшете своими руками. Инструкция

Откручиваем два винта с торца планшета

Откручиваем два винта с торца планшета

Откручиваем два винта с торца планшета

Медиатром или пластиковой картой проводим по периметру планшета, отщелкивая защелки

Отщелкиваем защелки на планшете

Отщелкиваем защелки на планшете

Внимание: Глубоко карту засовывать не нужно, чтобы не повредить шлейфы

Аккуратно снимаем заднюю крышку, вынимаем из неё динамики и убираем её в сторону, чтобы не мешала

IMG_01221

Аккуратно снимаем заднюю крышку

Можно этого и не делать, но в целях безопасности, лучше отпаять положительный провод от батареи на плате. Он обычно красного цвета

Отпаять батарею от платы планшета

Отпаять батарею от платы планшета

Теперь отключаем шлейф тачскрина от платы

Отключаем шлейф тачскрина от платы

Отключаем шлейф тачскрина от платы

Для этого нужно сместить черную планку вверх и шлейф легко выйдет из разъёма

Как отключить шлейф на планшете

Как отключить шлейф на планшете

Теперь, не снимая плёнок с нового тачскрина, подключаем его в этот разъем для проверки его работоспособности. Припаяв провод батареи, включаем планшет и проверяем как сенсор реагирует на касания.

Проверяем как сенсор реагирует на касания

Проверяем как сенсор реагирует на касания

Если все хорошо, тогда отпаиваем снова батарею и отключаем шлейф сенсора.

Больше в планшете разбирать ничего не будем, а «сдёрнем» тачскрин с лицевой стороны. Для этого той же пластиковой картой поддеваем сенсор и, проводя по периметру, отклеиваем его.

Примечание: Всё пройдет гораздо легче и проще, если сенсор по периметру прогреть феном.

Отклеиваем тачскрин

Отклеиваем тачскрин

Внимание! Будьте аккуратнее, чтобы не порезаться, это всё-таки стекло!

Снимается тачскрин не так трудно, как кажется на первый взгляд.

После демонтажа сенсора, мягкой щёточкой убираем мусор с дисплея и очищаем периметр от остатков клея, если кое-где остался.

Внимание! Если дисплей оказался очень загрязнён, не вздумайте его чем-то тереть, этим Вы ничего не добьётесь, а только поцарапаете. Самым лучшим средством для меня почистить дисплей является обычный скотч! Просто приклеиваем и отклеиваем его последовательно по всей площади дисплея и все загрязнения останутся на скотче, а не на дисплее. Это более подробно можно посмотреть в статье Замена сенсора на телефоне.

Берем новый сенсор, снимаем с него плёнку и бумагу со скотча. Протягиваем шлейф через прорезь в корпусе планшета и аккуратно прилаживаем новый сенсор к дисплею. Если углы сходятся и всё ровненько, тогда легкими нажатиями приклеиваем тачскрин.

Примечание: Сильно давить не нужно, чтобы сенсор те треснул. Он и так хорошо приклеится.

Подключаем шлейф нового тачскрина, припаиваем батарею, вставляем на место динамики и одеваем заднюю крышку.

Вот результат работы

Замена тачскрина на планшете своими руками

Замена тачскрина на планшете своими руками

Особо сложного в замене тачскрина своими руками ничего нет.

Включаем планшет и наслаждаемся проделанной работой.

P.S. Время бежит быстро. Очень быстро… За этот год я поменял ещё раз тачскрин на этом планшете (((  Благо опыта теперь у меня много )))

Также поменял сенсора соседям, друзьям и просто знакомым. :yes:

Так что, боятся этой процедуры не стоит и, чувствуя уверенность в руках, ногах, голове и, короче, везде — можете спокойно браться за эту работу ;-)

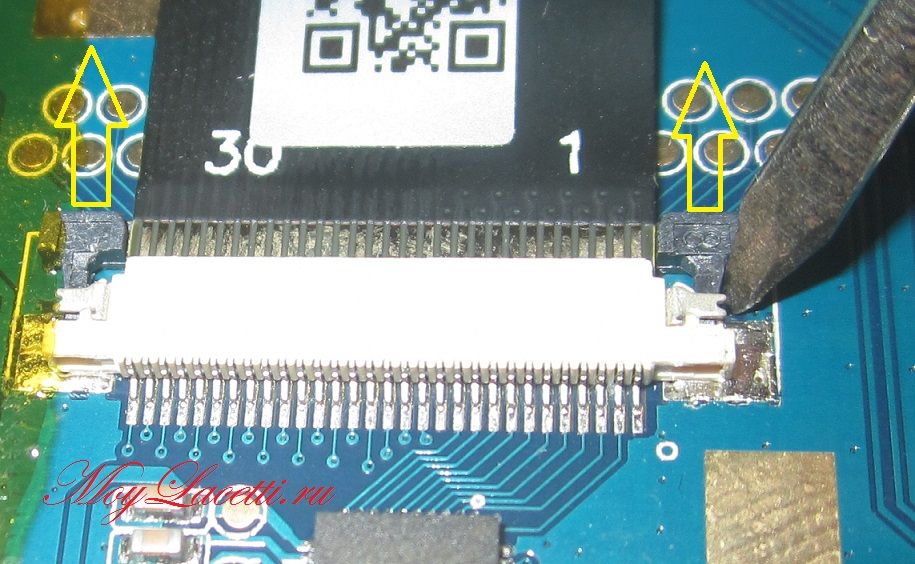

Некоторые шлейфы могут отключаться вот так

Как отключить шлейф на планшете

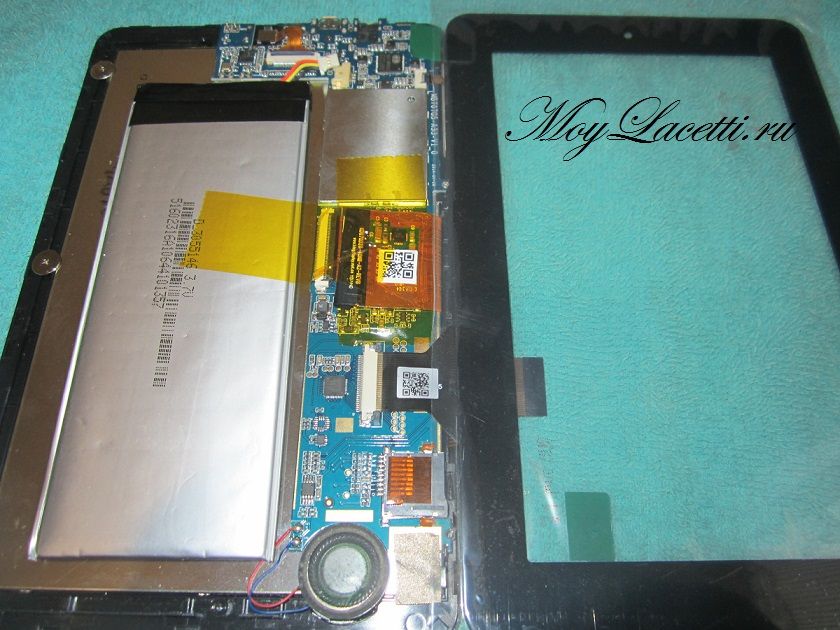

Вот проверка нового сенсора на 7-ми дюймовом планшете. Шлейф очень коротенький, поэтому нужно аккуратненько

Замена сенсора на планшете

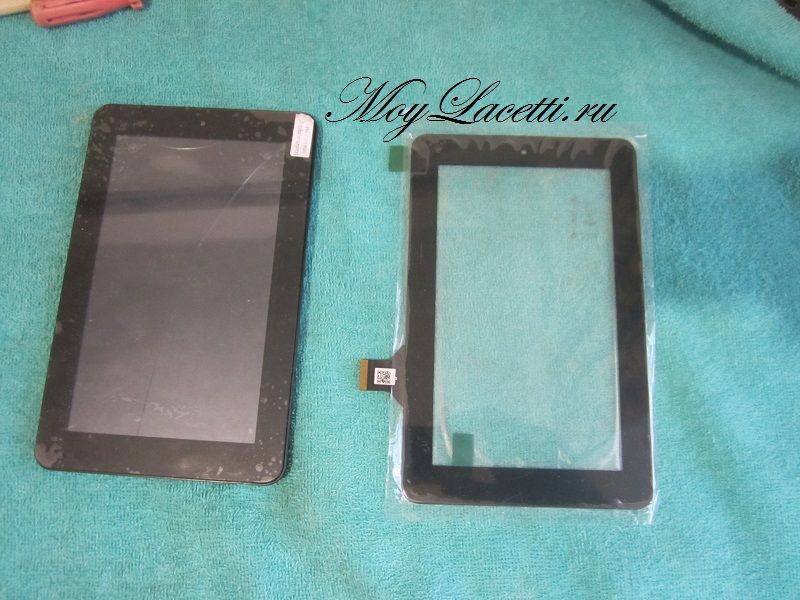

Вот ещё одна жертва неаккуратного обращения. Тут даже плёнку из магазина ещё не удалили, а тачскрин уже погубили

Замена тачскрина на планшете самостоятельно

В общем, без работы остаться не получится :-)
