Cruze

Задний мост, замена - Составной кривошип

Специальный инструмент

EN 45059 Измеритель угла

Эквивалентные местные инструменты см. Специальный инструмент .

1. Поднять и должным образом подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
2. Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска .



3. Снять оба болта (1) тормозного шланга, крепящие шланг к кронштейну заднего тормозного суппорта.



4. Снять болты крепления троса заднего стояночного тормоза (1) с задней оси.



5. Отвернуть и УДАЛИТЬ В ОТХОДЫ крепежные болты (1) подшипника/ступицы колеса.




Осторожно: Тормозной суппорт необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда он будет снят с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к нему. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости.

6. Не отсоединяя гибкий гидравлический тормозной шланг, снять подшипник/ступицу и тормозной механизм в сборе (2), подняв узел вверх, и закрепить подшипник/ступицу и тормозной механизм в сборе прочной проволокой (1) или аналогичным креплением.
7. Подпереть заднюю ось гидравлической подъемной платформой.
8. Удалить нижние болты амортизатора. См. Замена амортизатора .
9. Опустить гидравлическую подъемную платформу и снять задние витые пружины. См. Замена задней пружины .

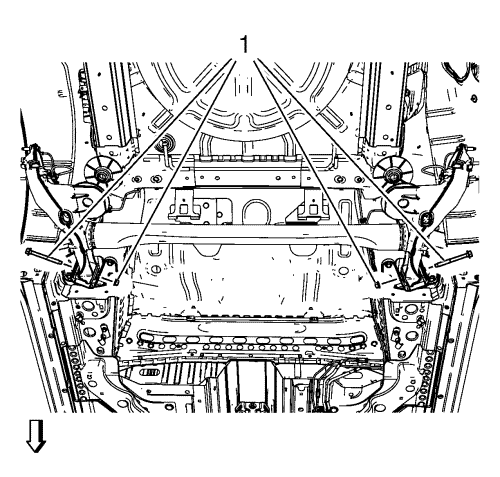

10. Снять оба болта (1) втулок задней оси и гайки.

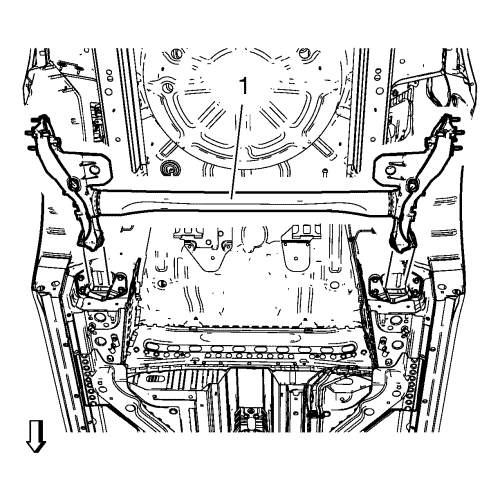

11. С помощью гидравлической подъемной платформы опустить заднюю ось (1) относительно автомобиля.



12. Снять изоляторы (1) гнезда задней витой пружины с оси.

1. Установить изоляторы (1) гнезда задней витой пружины на ось.



2. Поднять ось (1) на место.



3. Установить болты (1) и гайки втулок задней оси, не затягивая их.




Примечание: Болты и гайки втулок задней оси необходимо затягивать при нахождении оси на надлежащей высоте подвески.

4. С помощью подъемной платформы поднять ось на надлежащую высоту подвески, измеряя расстояние по вертикали между нижним краем верхнего гнезда пружины и нижней точкой паза в нижнем гнезде пружины:

Параметр
Размер (a): 224 мм (8,82 дюйма)

Осторожно: См. Предупреждение о крепежных деталях во введении.

5. Затянуть НОВЫЕ болты втулок оси и НОВЫЕ гайки и затянуть на завершающем этапе с моментом затяжки 70 Н·m (52 фунто фут).

Осторожно: См. Предостережение о затяжке соединений до предела текучести во введении.

6. Затянуть болты и гайки втулки оси на завершающем этапе на дополнительные 120° - 135°, используя измерительный прибор EN 45059.
7. Установить задние витые пружины. См. Замена задней пружины .
8. Установить нижние болты амортизатора. См. Замена амортизатора .
9. Удалить гидравлическую подъемную платформу из-под задней оси.
10. Установить подшипник/ступицу и тормозной механизм в сборе.



11. Установить НОВЫЕ гайки и болты (1) подшипника/ступицы колеса и затянуть их сначала с моментом затяжки 50 Н·м (37 фунт-фут).

Осторожно: См. Предостережение о затяжке соединений до предела текучести во введении.

12. Затянуть болты подшипника/ступицы колеса на завершающем этапе на дополнительные 45° - 60°, используя измерительный прибор EN 45059.



13. Установить болты (1) крепления троса заднего стояночного тормоза на заднюю ось и затянуть их с моментом10 Н·м (89 фунт дюймов).



14. Установить оба болта (1) тормозного шланга, крепящие шланг к кронштейну заднего тормозного суппорта.
15. Установить колесо и шину в сборе. См. Демонтаж и установка шины и диска .
16. Снять опору и опустить автомобиль.
