Cruze

Замена изолятора резонатора всасывающего воздушного канала

1. Снимите узел очистителя воздуха. См. Воздушный фильтр в сборе Замена .

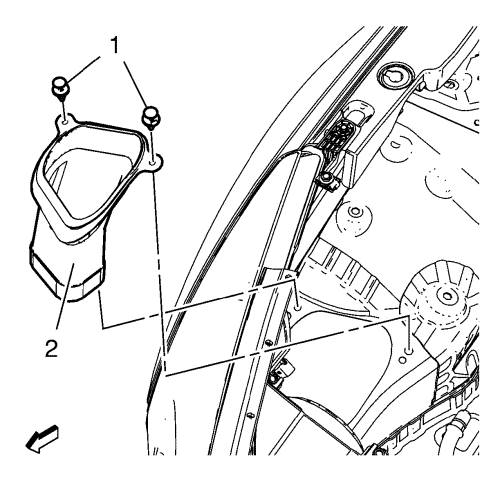

2. Снять фиксатор (1) заднего всасывающего воздушного канала.
3. Снять задний всасывающий воздушный канал (2).
4. Снять всасывающий воздушный канал. См. Замена всасывающего воздушного канала .

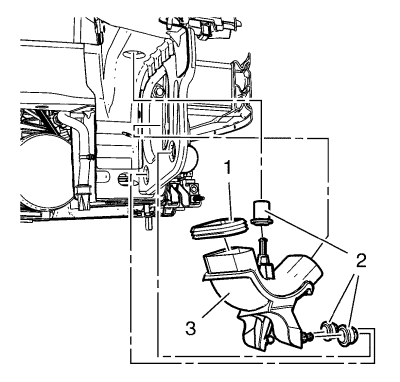

5. Снять резонатор (3) всасывающего воздушного канала.
6. Снять герметик (1) резонатора всасывающего воздушного канала.
7. Снять 3 изолятора (2) резонатора воздушного канала.

1. Установить герметик (1) резонатора воздушного канала.
2. Установить 3 изолятора (2) резонатора воздушного канала.
3. Установить резонатор (3) всасывающего воздушного канала.
4. Установить всасывающий воздушный канал. См. Замена всасывающего воздушного канала .



5. Установить фиксатор (1) заднего всасывающего воздушного канала.
6. Установить задний всасывающий воздушный канал (2).
7. Установите воздушный фильтр в сборе. См. Воздушный фильтр в сборе Замена .
