Cruze

Клапан рециркуляции выхлопных газов Замена

1. Снять крышку двигателя. См. Крышка двигателя Замена .
2. Снять передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .



3. Отвернуть болт (1) кронштейна выпускной трубки воздушного фильтра.
4. Снять хомут (2) выпускной трубки воздушного фильтра.
5. Снять выпускную трубку (3) воздушного фильтра с турбонагнетателя.



6. Отвернуть 2 гайки (3) трубки клапана рециркуляции выхлопных газов (EGR).
7. Отвернуть 2 болта (4) трубки клапана рециркуляции выхлопных газов (EGR).
8. Снять трубку (2) клапана рециркуляции выхлопных газов (EGR).
9. Снять 2 прокладки (1) трубки клапана рециркуляции выхлопных газов (EGR).



10. Отвернуть 2 гайки клапана рециркуляции выхлопных газов (EGR).
11. Снять клапан рециркуляции выхлопных газов (EGR).
12. Снять прокладку клапана рециркуляции выхлопных газов (EGR).

Примечание: Обеспечить очистку уплотнительных поверхностей клапана и охладителя рециркуляции выхлопных газов (EGR) от остатков материала старых прокладок.

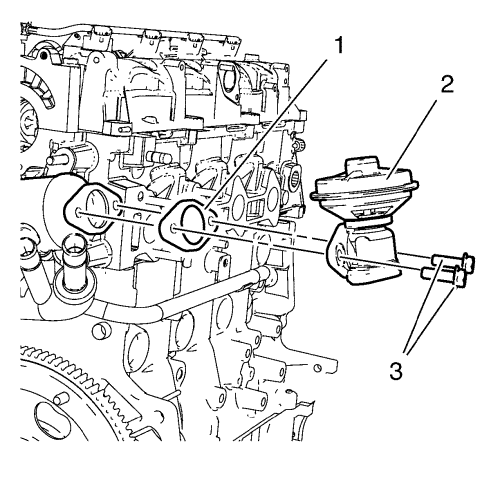

1. Установить НОВУЮ прокладку (1) клапана рециркуляции выхлопных газов (EGR).
2. Установить клапан (2) рециркуляции выхлопных газов (EGR).

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Завернуть 2 болта (3) клапана рециркуляции выхлопных газов (EGR) и затянуть их с моментом затяжки 20 Н·м (15 фунт фут).



4. Установить 2 НОВЫЕ прокладки (1) трубки клапана рециркуляции выхлопных газов (EGR).
5. Установить трубку (2) клапана рециркуляции выхлопных газов (EGR).

Осторожно: См. Предупреждение о крепежных деталях во введении.

6. Завернуть 2 болта (4) трубки клапана рециркуляции выхлопных газов (EGR) и затянуть их с моментом затяжки 20 Н·м (15 фунт фут).
7. Завернуть 2 гайки (3) трубки клапана рециркуляции выхлопных газов (EGR) и затянуть их с моментом затяжки 33 Н·м (25 фунт фут).



8. Установить выпускную трубку (3) воздушного фильтра на турбонагнетатель.
9. Установить хомут (2) выпускной трубки воздушного фильтра.

Осторожно: См. Предупреждение о крепежных деталях во введении.

10. Завернуть болт (1) кронштейна выпускной трубки воздушного фильтра и затянуть его с моментом затяжки 5 Н·м (45 фунт дюйм).
11. Установить передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
12. Установить крышку двигателя. См. Крышка двигателя Замена .
