Cruze

Замена кронштейна опоры подвески коробки передач - Слева

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена .
2. Поднять автомобиль. См. Подъем и пользование домкратом на автомобиле .




Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.

3. Собрать опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX.
4. Вывесите CH-904 раму основания с помощью подъемника.
5. Опереть опорное приспособление CH-49290 на опорную раму CH-904.




Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.

6. Установить опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX.
7. Опустить автомобиль.

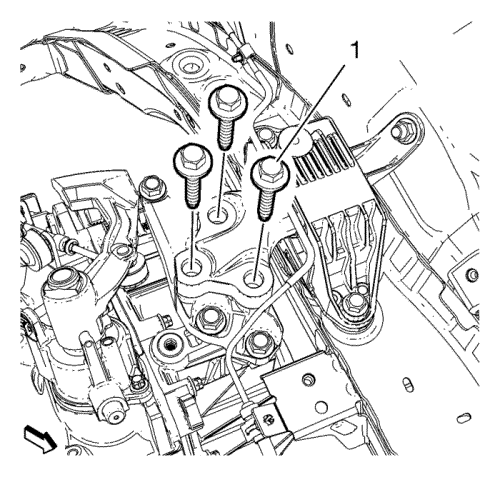

8. Снимите и УТИЛИЗИРУЙТЕ 3 болта (1) крепления коробки передач.

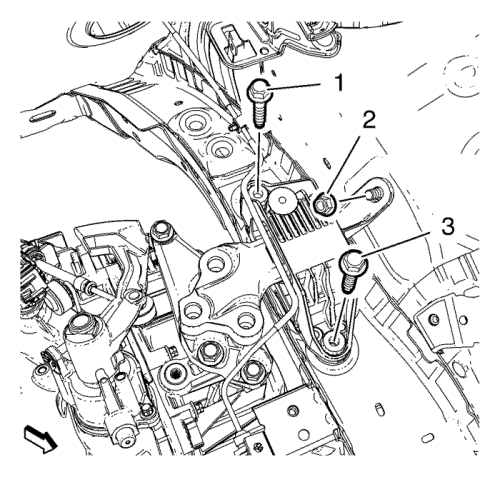

9. Отверните 2 болта опоры коробки передач (1, 3) и гайку опоры коробки передач (2).

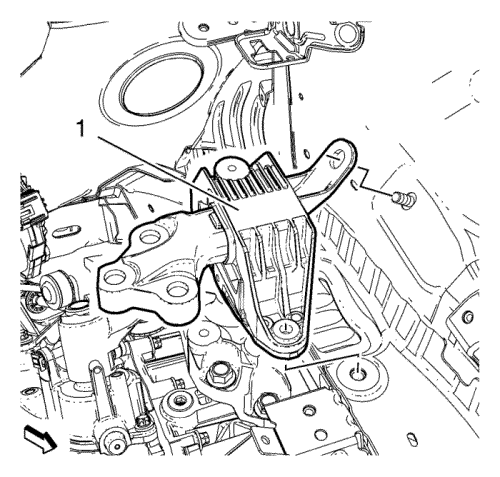

10. Снимите опору коробки передач (1).

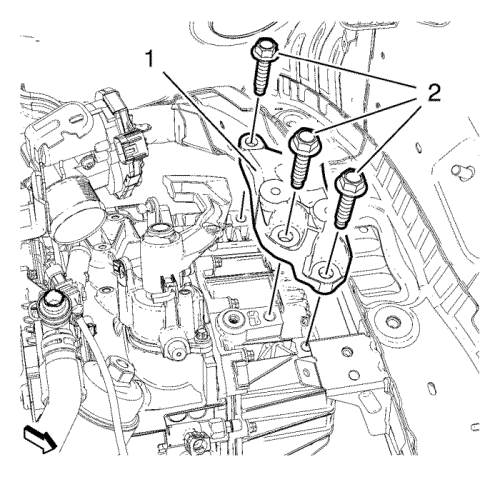

11. Отверните 3 болта (1) кронштейна опоры коробки передач.
12. Снимите держатель крепления коробки передач (2).

1. Установите кронштейн опоры КПП (2).

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

Внимание См. Предупреждение о резьбовых соединениях с затяжкой до предела текучести в разделе "Введение".

2. Установите 3 болта (1) кронштейна коробки передач и затяните до момента 100 Н·м (74 фунт фута).



3. Установить опору коробки передач (1).



4. Завернуть 2 болта (1, 3) опоры коробки передач и затянуть моментом 62 Н·м (46 фунт дюйм).
5. Завернуть гайку (2) опоры коробки передач и затянуть ее моментом 62 Н·м (46 фунт фут).



6. Установите 3 НОВЫХ болта (1) опоры коробки передач и затяните их сначало до 50 Н·м (37 фунт фут).
7. Затянуть 3 НОВЫХ болта опоры коробки передач на завершающем этапе дополнительно на 60 - 75 градусов.
8. Поднять автомобиль.



9. Опустить опорное приспособление CH-49290 (1) с опорной рамой CH-904 и домкратом.
10. Снять опорное приспособление CH-49290 с опорной рамы CH-904.




Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.

11. Разобрать опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX.
12. Опустить автомобиль.
13. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена .
