Cruze

Замена штуцера отвода охлаждающей жидкости - 1.4L LUH и LUJ

1. Опорожните систему охлаждения. См. Система охлаждения Слив и заправка .
2. Отсоединить отводящий воздушный шланг охладителя нагнетаемого воздуха от корпуса дроссельной заслонки. См. Выпускной пневмошланг охладителя нагнетаемого воздуха Замена : Механическая КПП .
3. Отсоединить шланг отвода воздуха из системы охлаждения от патрубка отвода жидкости. См. Охлаждающая жидкость двигателя Шланг удаления воздуха Замена : Дизельный двигатель 2.0 л LNP → 1.4L LDD, LUH и LUJ → 1.6L LXT,L2W → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH → 2.0 л дизельный LLW .
4. Отсоединить подводящий шланг отопителя от патрубка отвода жидкости. См. Замена впускного шланга отопителя : Дизельный двигатель 2.0 л LNP → 1.4L LUJ → 1,6 л LDE, LXV и 1,8 л 2H0 → 1.6L LXT и L2W → 2.0 л дизельный LLW .
5. Отсоедините впускной шланг радиатора от выхода воды. См. Впускной шланг радиатора Замена : Дизельный двигатель 2.0 л LNP → LDD, LUH и LUJ → 1.6L LXT,L2W → 2.0 л дизельный LLW → LDE, LGE, LLU, LXV, 2H0, LUW и LFH .
6. Отсоединить подводящий шланг масляного радиатора двигателя от патрубка отвода жидкости. См. Замена подводящего шланга маслорадиатора двигателя : 1.4L LUH и LUJ .
7. Отсоединить разъем жгута проводов датчика температуры охлаждающей жидкости (на выпускном патрубке).

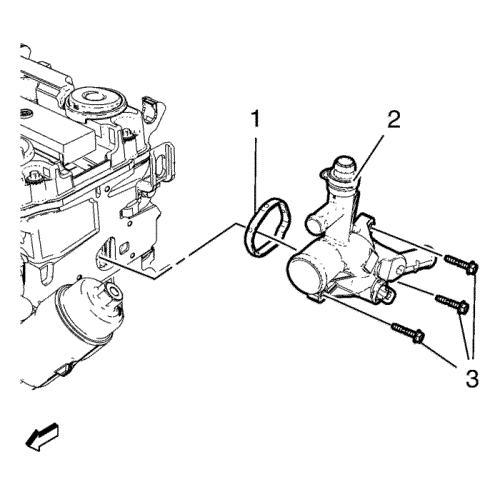

8. Отвернуть 3 болта (3) выпускного водяного патрубка.
9. Снять выпускной водяной патрубок (2) с уплотнительным кольцом (1).

1. Очистить уплотнительные поверхности.



2. Установить выпускной водяной патрубок (2) с НОВЫМ уплотнительным кольцом (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Завернуть 3 болта (3) выпускного водяного патрубка и затянуть их с моментом затяжки 8 Н·м (71 фунт дюйм).
4. Присоединить разъем жгута проводов датчика температуры охлаждающей жидкости (на выпускном патрубке).
5. Подключить подводящий шланг масляного радиатора двигателя к патрубку отвода жидкости. См. Замена подводящего шланга маслорадиатора двигателя : 1.4L LUH и LUJ .
6. Установите впускной шланг радиатора на выход воды. См. Впускной шланг радиатора Замена : Дизельный двигатель 2.0 л LNP → LDD, LUH и LUJ → 1.6L LXT,L2W → 2.0 л дизельный LLW → LDE, LGE, LLU, LXV, 2H0, LUW и LFH .
7. Подключить подводящий шланг отопителя к патрубку отвода жидкости. См. Замена впускного шланга отопителя : Дизельный двигатель 2.0 л LNP → 1.4L LUJ → 1,6 л LDE, LXV и 1,8 л 2H0 → 1.6L LXT и L2W → 2.0 л дизельный LLW .
8. Подключить шланг отвода воздуха из системы охлаждения к патрубку отвода жидкости. См. Охлаждающая жидкость двигателя Шланг удаления воздуха Замена : Дизельный двигатель 2.0 л LNP → 1.4L LDD, LUH и LUJ → 1.6L LXT,L2W → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH → 2.0 л дизельный LLW .
9. Установить выпускной воздушный шланг охладителя нагнетаемого воздуха на корпус дроссельной заслонки. См. Выпускной пневмошланг охладителя нагнетаемого воздуха Замена : Механическая КПП .
10. Заправьте систему охлаждения. См. Система охлаждения Слив и заправка .
