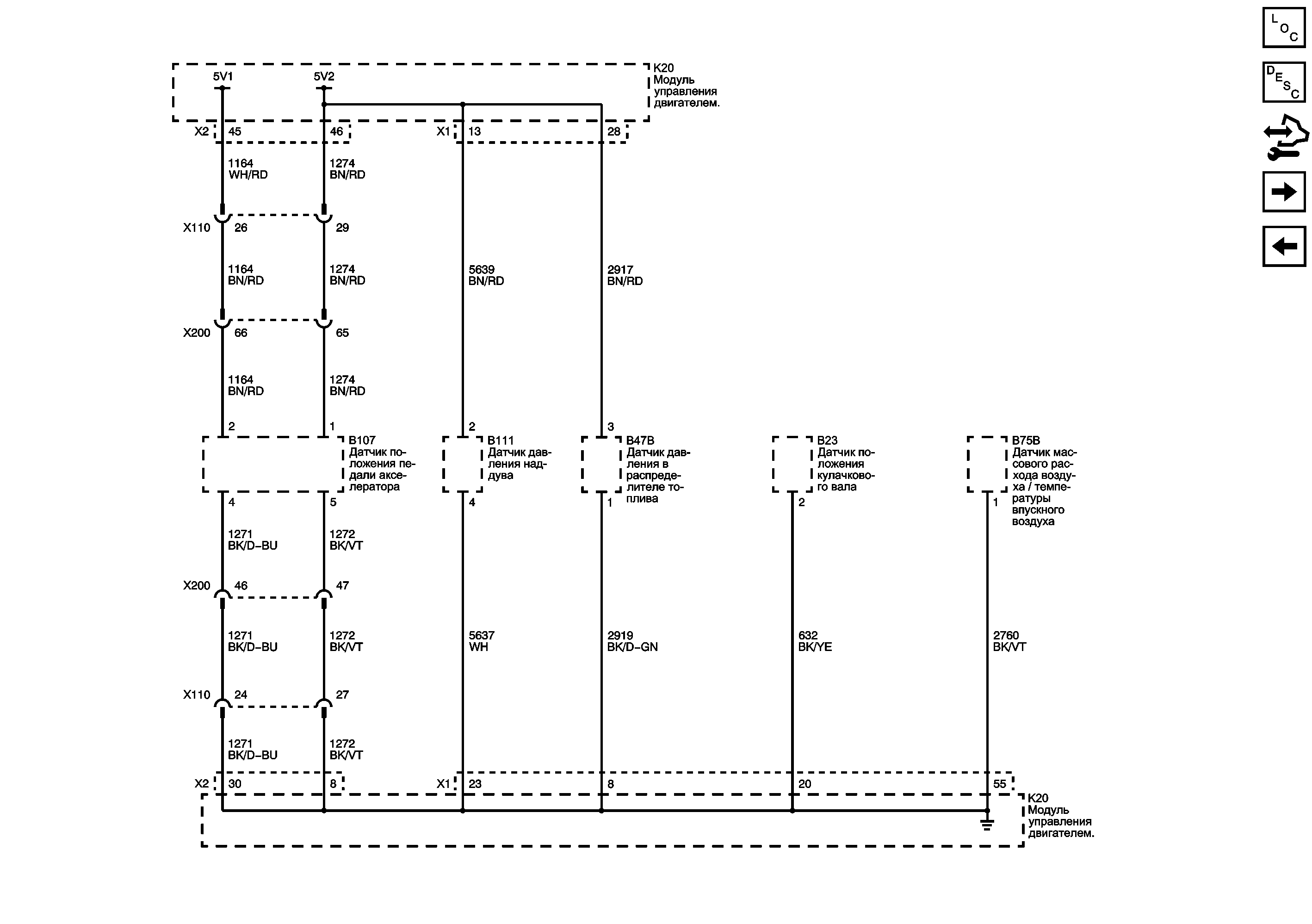

5V1, 5V2 и шина опорного низкого уровня (1 из 2)

            |                         |

Графический дисплей

Список электрических компонентов управления

Контроллер ЭСУД (ECM)

Модуль управления Справочные сведения

5V3 и шина низкого опорного сигнала (2 из 2)

Питание, масса, последовательные данные и лампа индикатора неисправности (MIL)

Предохранители F5UA, F13UA, F53UA и F65UA

Схематические обозначения электрических элементов управления

G106 и G110 (LLW)
