Cruze

Замена модуля управления вентилятора, кондиционера воздуха и нагревателя -- Автомобиль с правым рулем

1. Снять отсек панели приборов. См. Замена отсека панели приборов .
2. Снять выпускной воздуховод на полу - левая сторона. См. Выпускной воздуховод на полу Замена - Левая сторона : Автомобиль с правым рулем → Автомобиль с левым рулем .
3. Снимите воздуховод охлаждения аудиосистемы. См. Замена воздуховода охлаждения аудиосистемы : Автомобиль с правым рулем → Автомобиль с левым рулем .




Примечание: Для большей наглядности привод клапана температуры на иллюстрации не показан

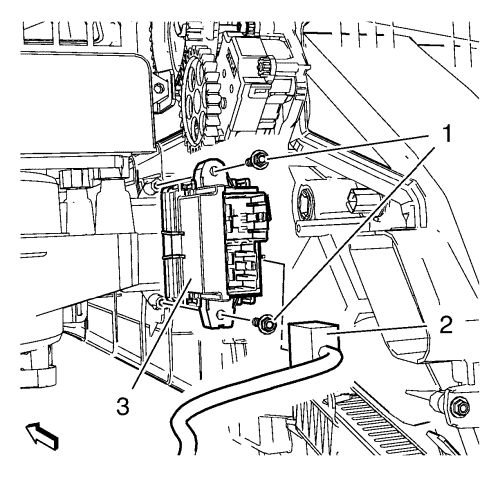

4. Отвернуть 2 болта (1) модуля управления отопителя, вентилятора и кондиционера воздуха.
5. Снять модуль управления отопителя, вентилятора и кондиционера воздуха (3).

1. Установите блок управления обогревателем, вентилятором обогревателя и кондиционером (3).

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Установить 2 болта (1) модуля управления отопителя, вентилятора и кондиционера воздуха. Затянуть моментом 2,5 Н·м (22 фунта на дюйм).
3. Установите воздуховод охлаждения аудиосистемы. См. Замена воздуховода охлаждения аудиосистемы : Автомобиль с правым рулем → Автомобиль с левым рулем .
4. Установить выпускной воздуховод на полу - левая сторона. См. Выпускной воздуховод на полу Замена - Левая сторона : Автомобиль с правым рулем → Автомобиль с левым рулем .
5. Установить отсек панели приборов. См. Замена отсека панели приборов .
6. После ремонта, см. порядок программирования и настройки в Модуль управления Справочные сведения .
