7. АВТОМАТИЧЕСКАЯ КПП (AT)

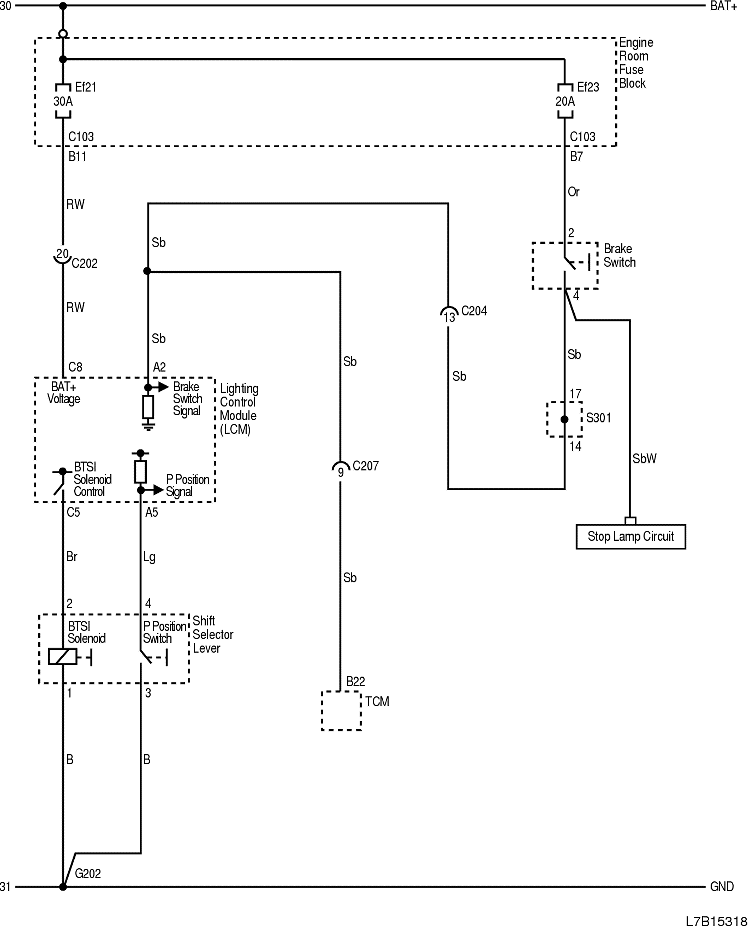

1) ЦЕПЬ УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С207 (контакт 22, белый) | Приборная панель - контроллер КПП | За коленным буфером водителя |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |

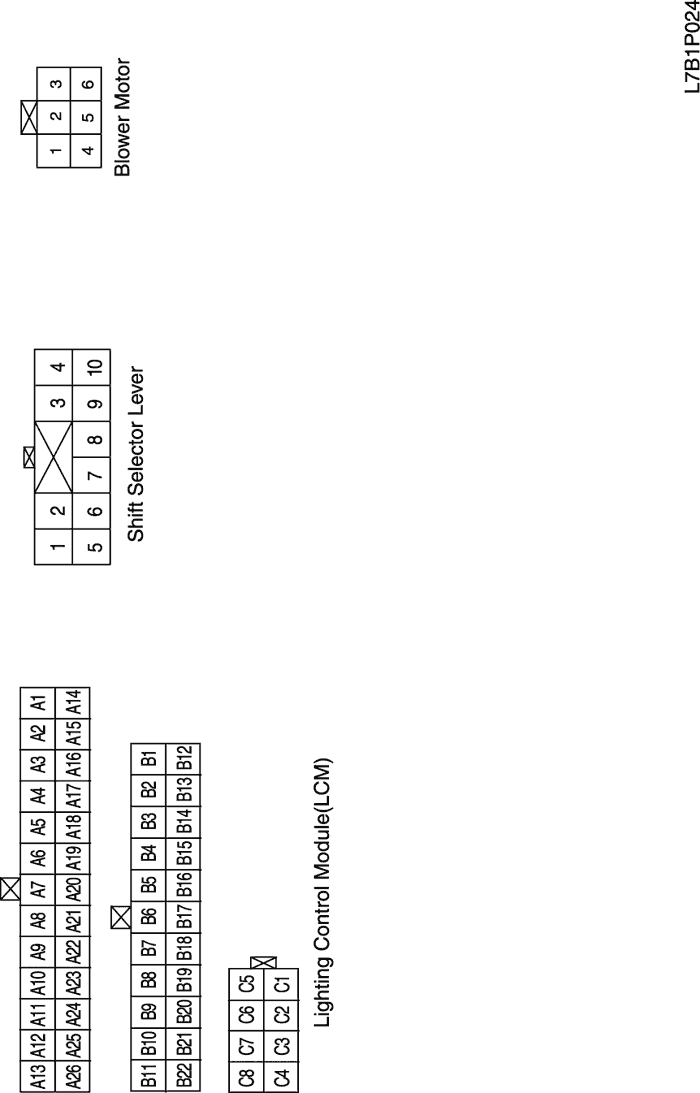

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S301
2) КОНТРОЛЛЕР КПП (ТСМ)

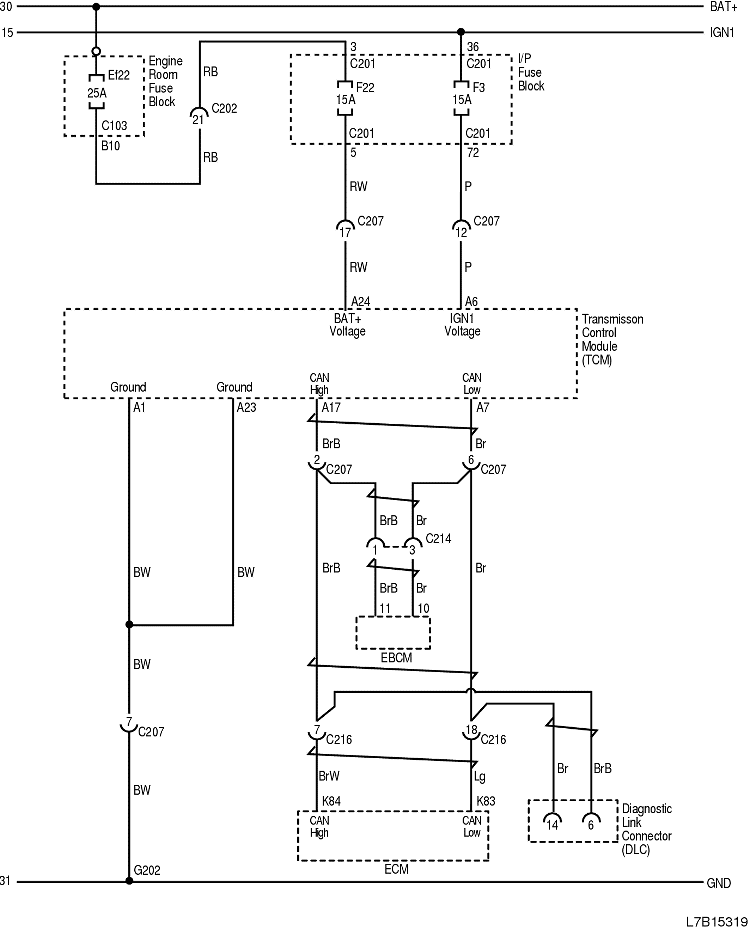

2-1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, МАССЫ ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ ДАННЫХ И ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С207 (контакт 22, белый) | Приборная панель - контроллер КПП | За коленным буфером водителя |
| C214 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу правой передней стойки |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |

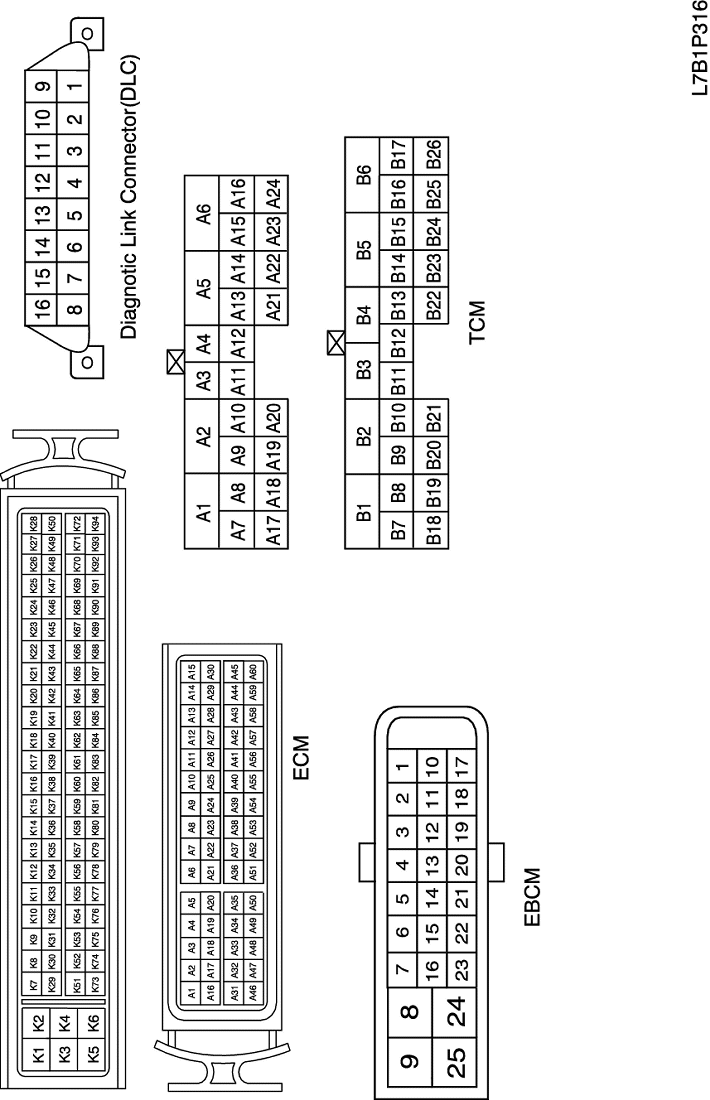

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

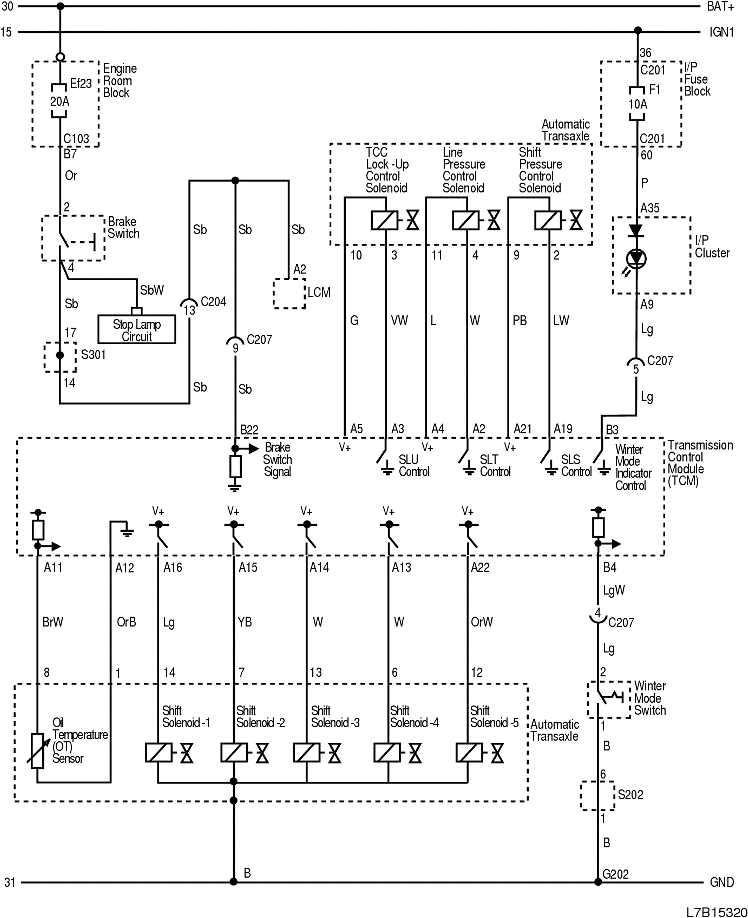

2-2) ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕГУЛИРОВКИ ДАВЛЕНИЯ И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ, ПЕРЕКЛЮЧАТЕЛЕЙ И ИНДИКАТОРОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С207 (контакт 22, белый) | Приборная панель - контроллер КПП | За коленным буфером водителя |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |

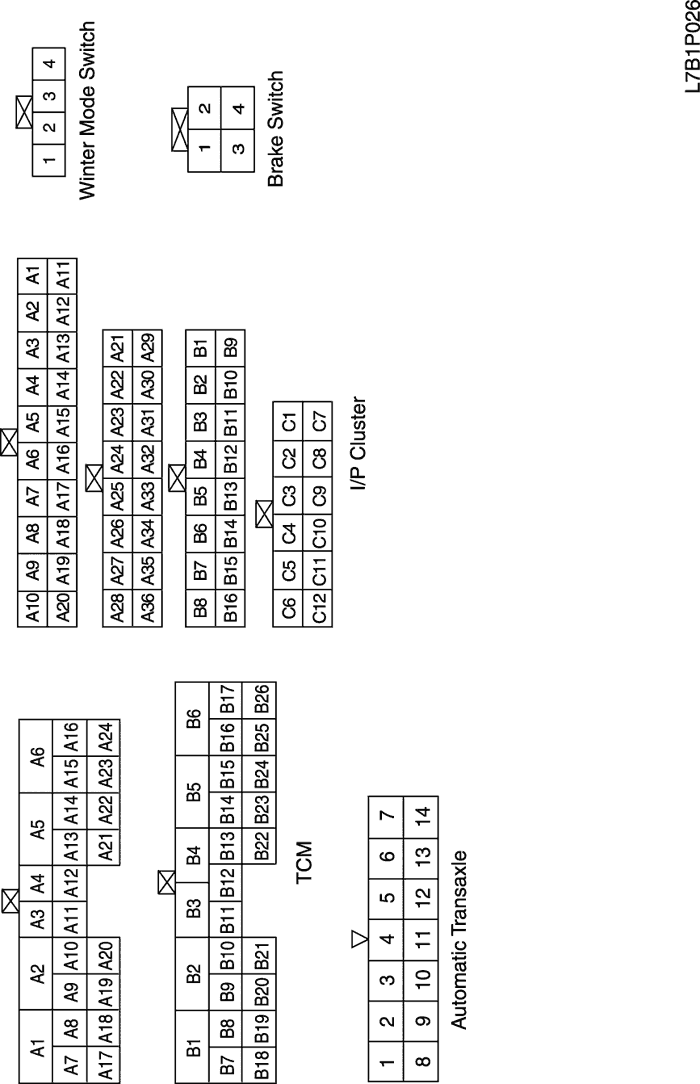

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202
S301

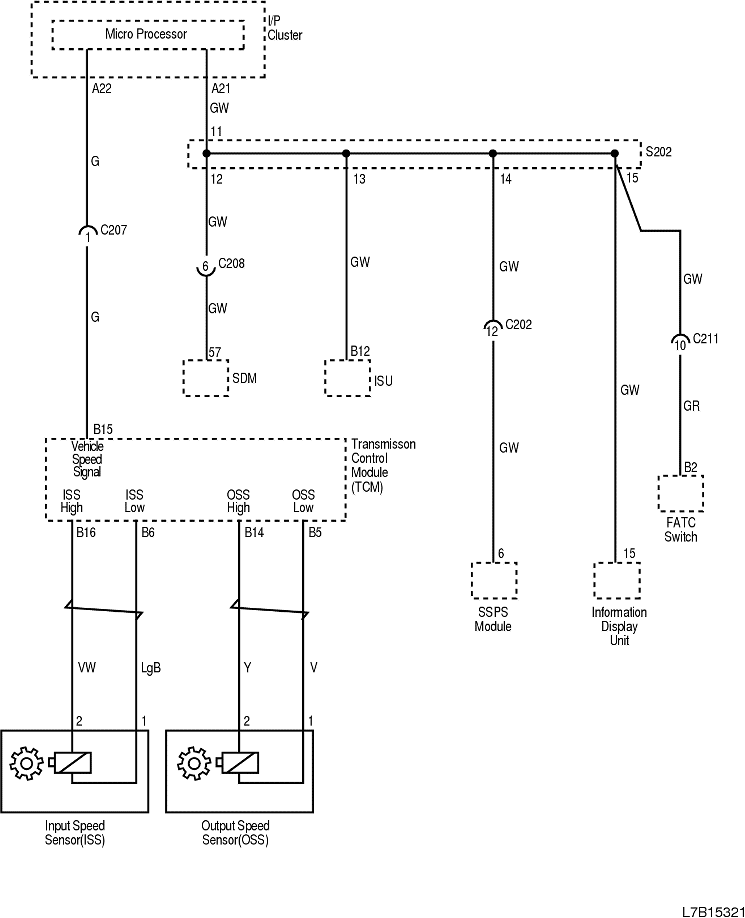

2-3) ЦЕПЬ СИГНАЛА СКОРОСТИ АВТОМОБИЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С207 (контакт 22, белый) | Приборная панель - контроллер КПП | За коленным буфером водителя |
| C208 (контакт 16, белый) | Подушка безопасности - приборная панель | За аудиосистемой в центре приборной панели |
| C211 (контакт 16, белый) | Приборная панель - A/C | За перчаточным ящиком |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202

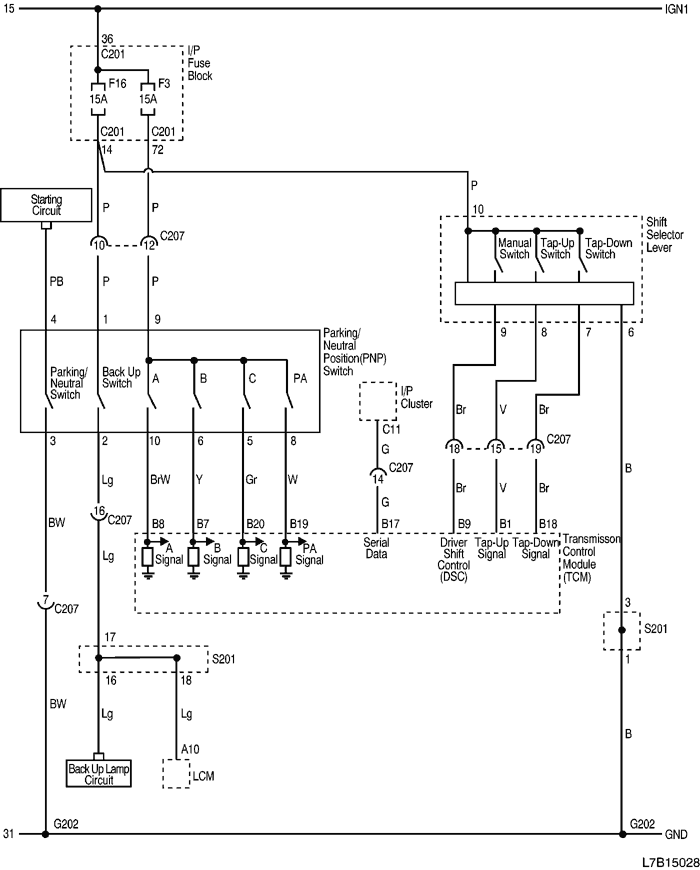

2-4) ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ "СТОЯНКА/НЕЙТРАЛЬ" (PNP)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 22, белый) | Приборная панель - контроллер КПП | За коленным буфером водителя |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201
