24. VEHICLE CONTROL MODULE
1) DIAGNOSTIC SERIAL DATA COMMUNICATION CIRCUIT

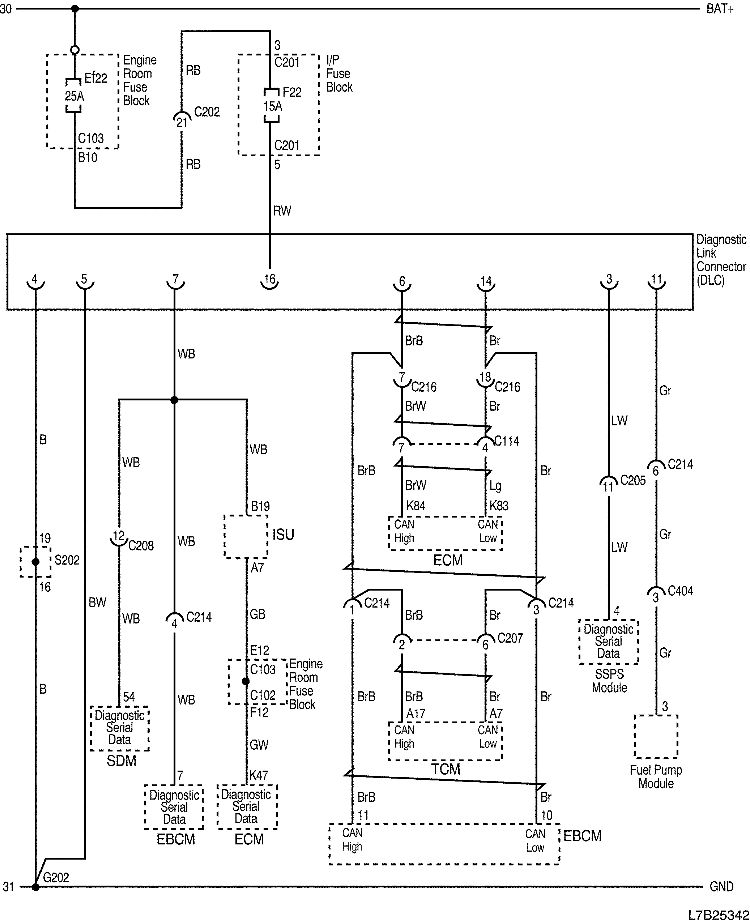

1-1) CIRCUIT WITH MT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (68 Pin, Gray) |
Engine - Engine room fuse block |
Engine room fuse block |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C205 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C207 (22 Pin, White) |
IP - TCM |
Behind driver's knee bolster |
| C208 (16 Pin, White) |
Air Bag - IP |
Behind audio in the center of I/P |
| C214 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| C216 (20 Pin, White) |
Engine - IP |
Near the Connector box at the bottom of left A pillar |
| C404 (12 Pin, White) |
Body - Fuel Pump |
Under the center of rear crossmember |
| G202 |
IP |
Left bottom of IP center molding |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202

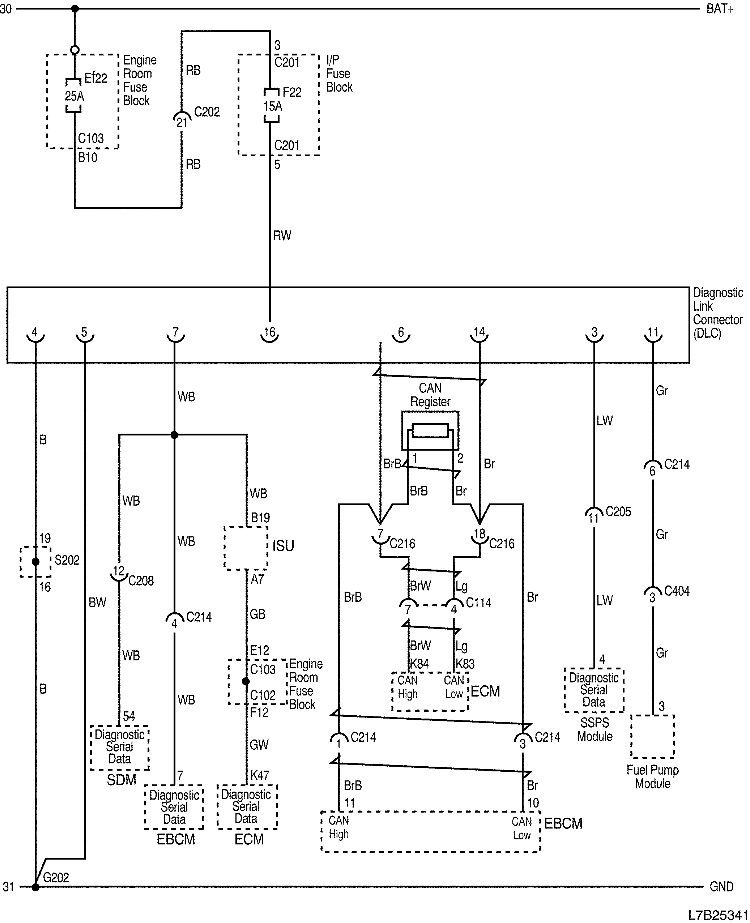

1-2) CIRCUIT WITH AT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (68 Pin, Gray) |
Engine - Engine room fuse block |
Engine room fuse block |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C205 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C207 (22 Pin, White) |
IP - TCM |
Behind driver's knee bolster |
| C208 (16 Pin, White) |
Air Bag - IP |
Behind audio in the center of I/P |
| C214 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| C216 (20 Pin, White) |
Engine - IP |
Near the Connector box at the bottom of left A pillar |
| C404 (12 Pin, White) |
Body - Fuel Pump |
Under the center of rear crossmember |
| G202 |
IP |
Left bottom of IP center molding |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202
2) INTELLIGENT SWITCHING UNIT (ISU)

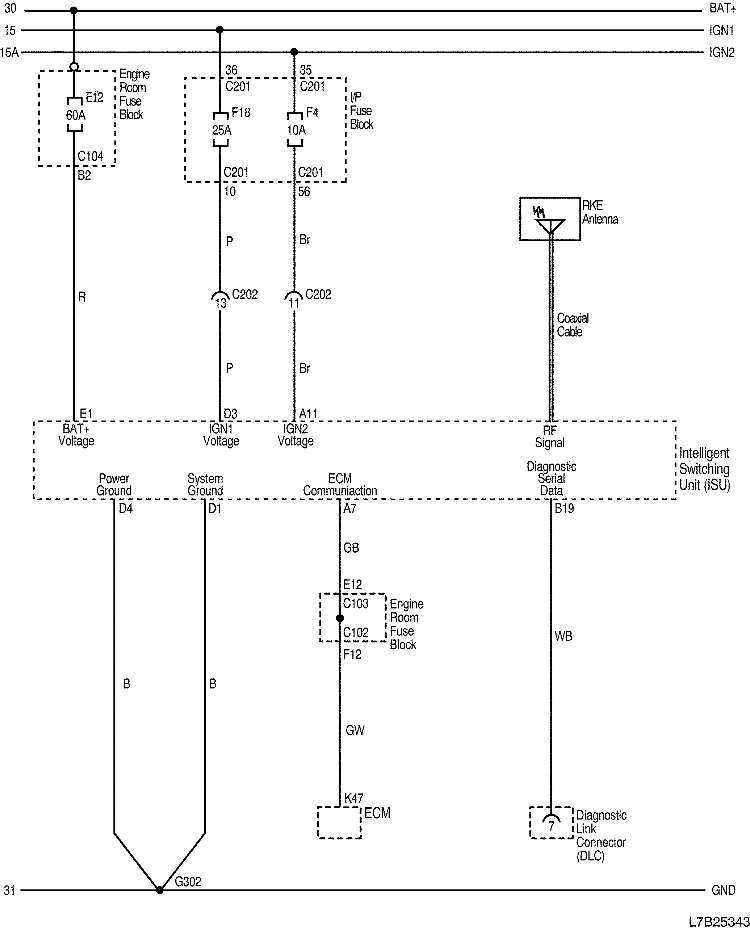

2-1) POWER, GROUND AND DIAGNOSTIC CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (68 Pin, Gray) |
Engine - Engine room fuse block |
Engine room fuse block |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C104 (8 Pin, Gray) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C203 (16 Pin, Yellow) |
IP - Body |
Connector box at the bottom of left A pillar |
| G302 |
Body |
On the ringht crossmember of front floor panel |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
2-2) GLASS AND OSRVM DEFOGGER, TURN SIGNAL AND HAZARD LAMP, DOOR LOCKING AND AUDIBLE WARNING CIRCUIT
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
2-3) POWER WINDOW, TRUNK OPEN, WIPER/WASHER AND THEFT DETERRENT CIRCUIT
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
3) LIGHTING CONTROL MODULE (LCM)

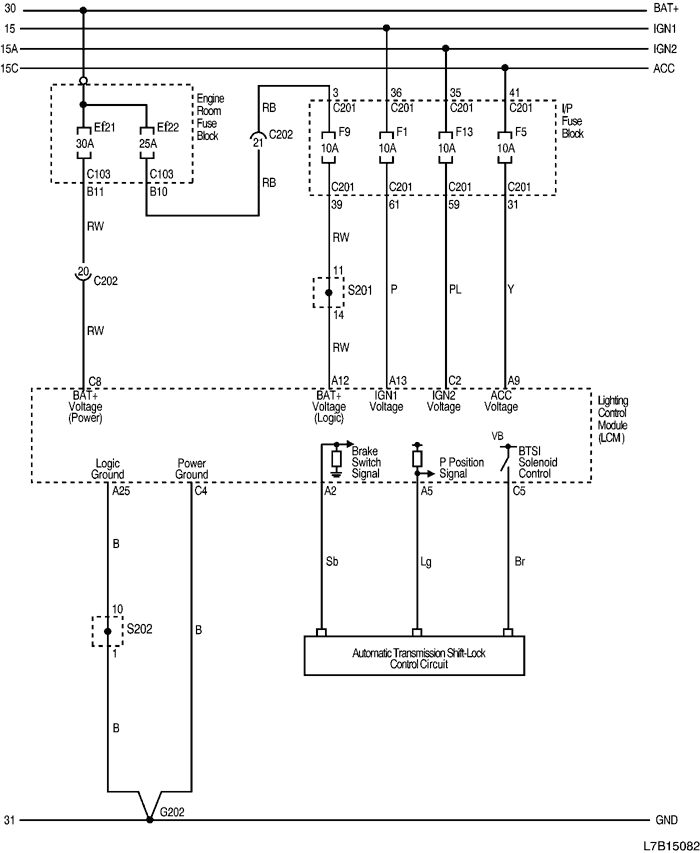

3-1) POWER, GROUND AND SHIFT LOCK CONTROL CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| G202 |
IP |
Left bottom of IP center molding |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202
3-2) BATERRY SAVER, HEAD LAMP AND FOG LAMP CIRCUIT
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
3-3) OUTSIDE REAR VIEW MIRROR (OSRVM) AND INTERIOR ILLUMINATION CIRCUIT
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
