РАЗДЕЛ 9M
НАРУЖНАЯ ОТДЕЛКА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Моменты затяжки резьбовых соединений
| ПРОГРАММА | Н•м | фунт-фут | фунт-дюйм |
| Винты молдинга центральной стойки | 1.3 | - | 12 |
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА С АВТОМОБИЛЯ
Молдинг средней стойки
Процедура снятия

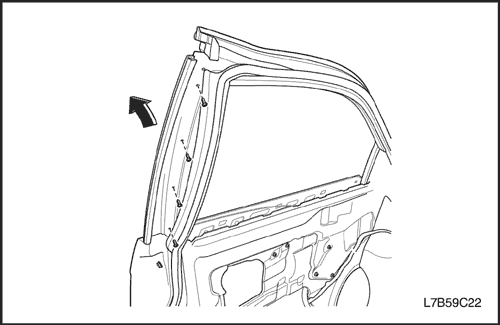

- Переставит уплотнитель, чтобы обеспечить доступ к винтам.
- Снять винты и молдинг центральной стойки (показан молдинг центральной стойки передней двери, молдинг центральной стойки задней двери- аналогично).
Процедура установки
Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.
- Установить винты и молдинг центральной стойки (показан молдинг центральной стойки передней двери, молдинг центральной стойки задней двери- аналогично).
Затянуть
Затянуть винты молдинга центральной стойки с усилием 1,3 Н•м (12 фунт-дюймов).
- Возвратить уплотнитель в исходное положение.
Молдинг крыши
Процедура снятия

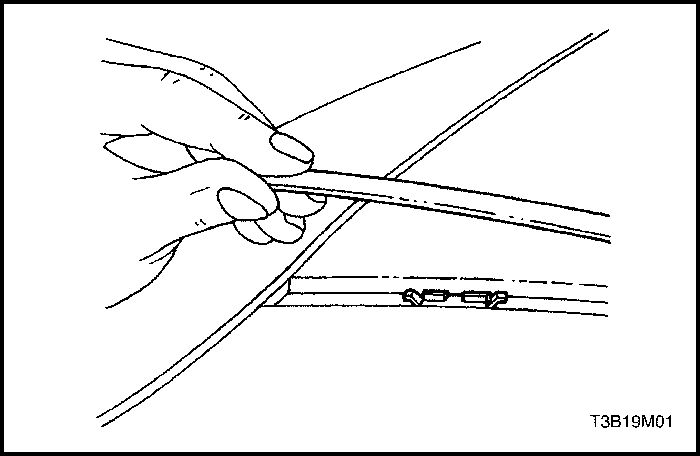

- Снять молдинг крыши с металлических зажимов.
Процедура установки
- Вожмите молдинг крыши в металлические зажимы.
Молдинг панели порога
Процедура снятия
- Снять брызговик передней колесной арки. См. раздел 9R, «Передняя часть кузова».

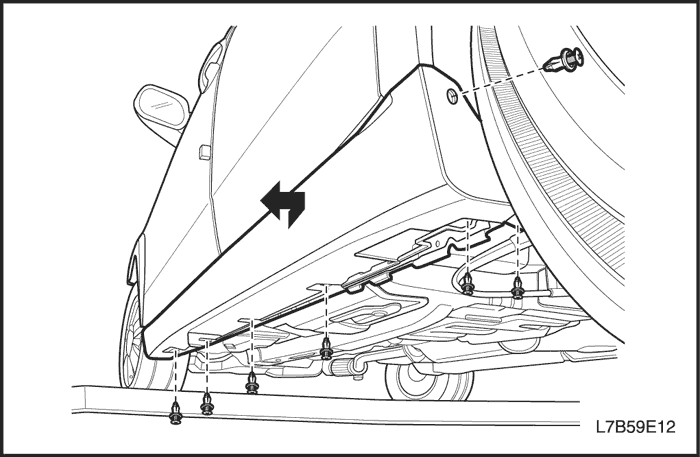

- Снять фиксаторы молдинг панели порога.

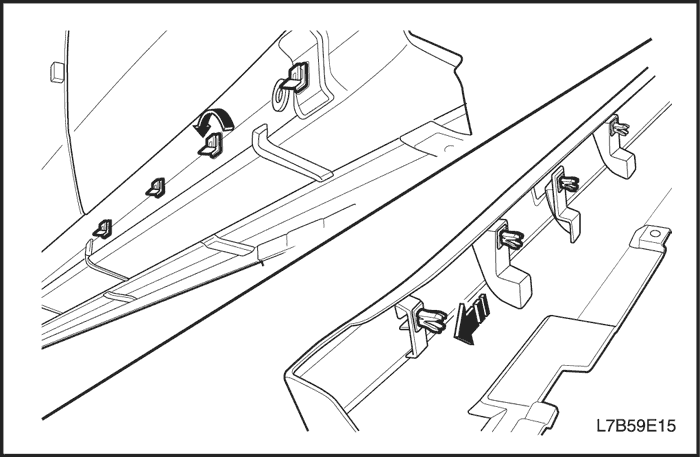

- Выкрутить и извлечь фиксаторы из кузова.
Процедура установки
- Установить фиксаторы в молдинг панели порога.
- Установить молдинг панели порога с помощью фиксаторов.
- Установить брызговик передней колесной арки. См. раздел 9R, «Передняя часть кузова».
ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ
Эмблемы и буквенные обозначения
Эмблемы и буквенные обозначения на автомобиле прикрепляются с помощью адгезива. Эмблема компании прикрепляется на решетке радиатора. Буквенное обозначение, которое присутствует в нескольких местах кузова автомобиля, указывает модель, марку и наименование компании.
