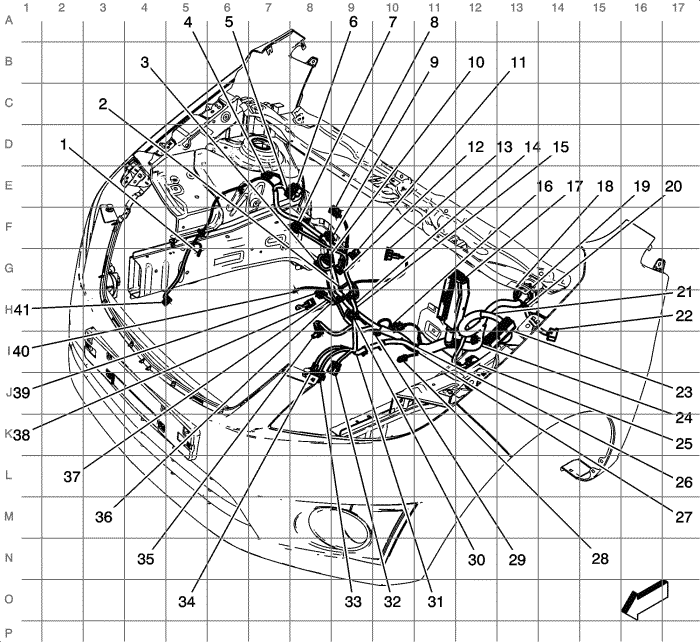

| (1) | K180 Разъем реле давления усилителя рулевого управления |
| (2) | M64 Разъем стартера X2 |
| (3) | G13 Разъем генератора X2 |
| (4) | Q12 Разъем электромагнитного клапана продувки адсорбера системы улавливания паров топлива (EVAP) |
| (5) | X104 (-LCP) |
| (6) | X105 (LCP) |
| (7) | Q50 Разъем регулятора холостого хода (IAC) |
| (8) | B74 Разъем датчика абсолютного давления в коллекторе (MAP) |
| (9) | B106 Разъем датчика положения дроссельной заслонки |
| (10) | Q21 Разъем электромагнитного клапана управления перекрытием тракта впускного коллектора |
| (11) | Q14 Разъем клапана рециркуляции выхлопных газов (EGR) |
| (12) | B23 Разъем датчика положения распределительного вала (CMP) |
| (13) | B66 Разъем датчика температуры впускаемого воздуха (IAT) |
| (14) | J100 |
| (15) | J101 |
| (16) | K20 Разъем модуля управления двигателем (ECM) |
| (17) | S87 Разъем селектора октанового числа топлива |
| (18) | R6B Разъем резистора линии передачи данных 2 (LCP) |
| (19) | X109 (LCP) |
| (20) | J121 |
| (21) | X107 |
| (22) | X50A Блок предохранителей - подкапотный X2, разъем |
| (23) | J117 |
| (24) | B171 Разъем датчика неровной дороги (-JM4) или B5LF разъем датчика скорости вращения колеса (WSS) - левого переднего (JM4) |
| (25) | B68 Разъем датчика детонации (KS) |
| (26) | J110 |
| (27) | J111 |
| (28) | B16 Разъем выключателя фонарей заднего хода |
| (29) | B115 Разъем датчика скорости автомобиля (VSS) |
| (30) | E41 Разъем подогревателя термостата системы охлаждения двигателя |
| (31) | J120 |
| (32) | B52A Разъем подогреваемого датчика кислорода (HO2S) 1 |
| (33) | B52B Разъем подогреваемого датчика кислорода (HO2S) 2 |
| (34) | B26 Разъем датчика положения коленчатого вала(CKP) |
| (35) | G102 |
| (36) | J102 |
| (37) | B34 Разъем датчика температуры охлаждающей жидкости |
| (38) | J107 |
| (39) | K35 Разъем модуля катушки зажигания (ICM) |
| (40) | B37 Разъем реле давления моторного масла (EOP) |
| (41) | Q2 Разъем муфты компрессора кондиционера |
