Замена механизма переключения коробки передач

1. Снять переднюю напольную консоль. См. Замена передней консоли пола .

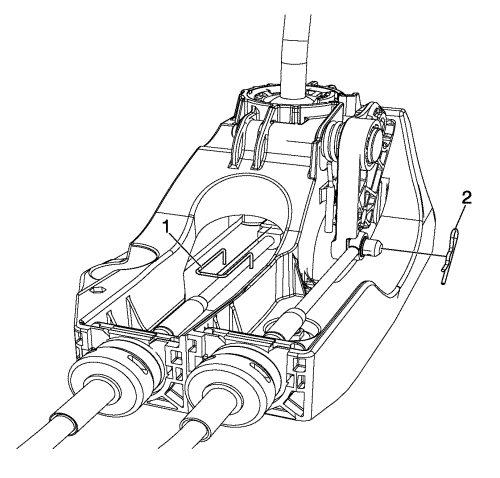

2. Снимите U-образный хомут (1) и штифт (2) рычага-избирателя передач.

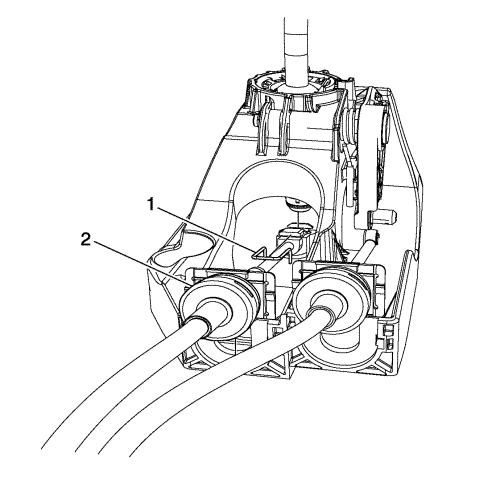

3. Снимите концы троса (1) с рычага-избирателя передач.

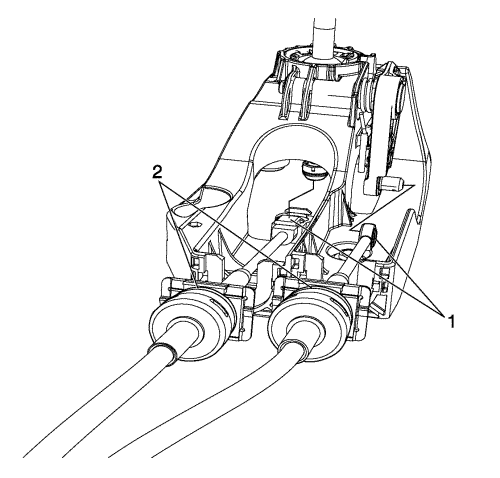

4. Снимите кабельный соединитель (2) рычага-избирателя передач, отсоединив его от основания рычага переключения КПП.

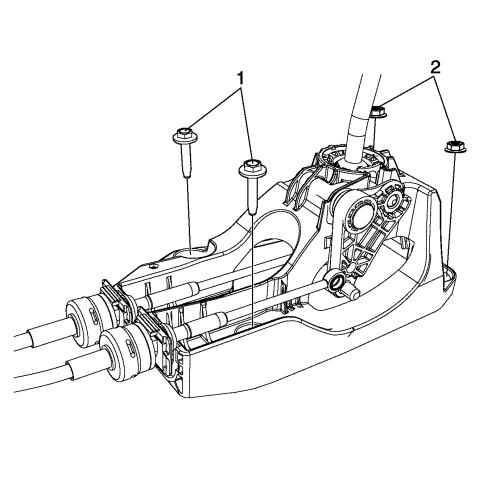

5. Отверните болты (1) и гайки (2) модуля управления КПП.
6. Снять управление коробкой передач.

1. Установите модуль управления коробкой передач.
2. Подсоедините конец троса рычага переключения передач.
3. Установите U-образный хомут (1) троса рычага переключения передач.
4. Установите кабельный соединитель (2) рычага переключения передач на основание рычага переключения КПП.

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

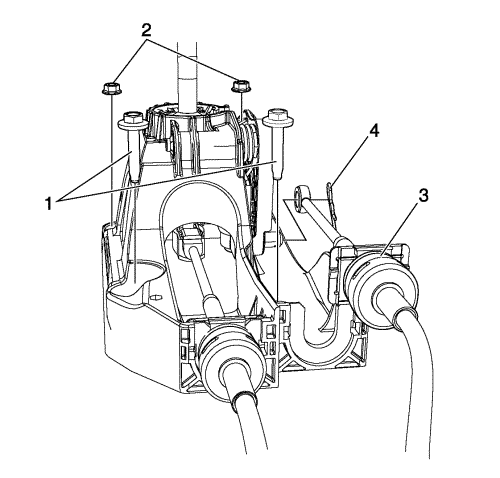

5. Установите болты модуля управления КПП (1) и гайки (2) и затяните их до момента 6 Н·м (53 фунт дюйм).
6. Установите кабельный соединитель (3) рычага-избирателя передач на основание рычага переключения передач.
7. Подсоедините конец троса к рычагу-избирателя передач.
8. Установить штифт (4) для закрепления троса рычага-избирателя передач.
9. Установить переднюю напольную консоль. См. Замена передней консоли пола .
