Замена соединительной тяги панели приборов

1. Снять блок панели приборов. См. Замена панели приборов в сборе .



2. Отсоединить жгут проводов панели приборов от поперечины панели приборов.

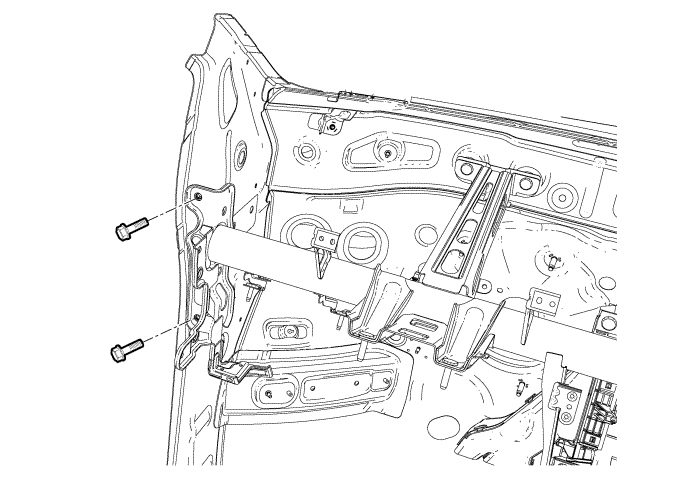

3. Вывернуть болты крепления поперечины приборной панели к боковой панели кузова.

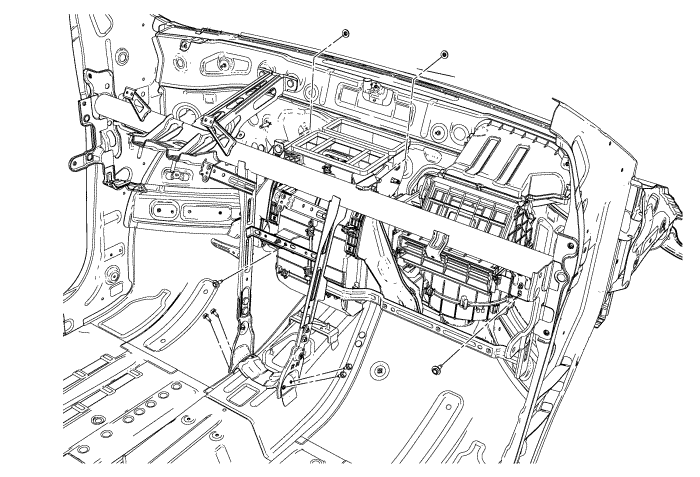

4. Вывернуть болты и гайки крепления поперечины приборной панели к модулю испарителя и электровентилятора.
5. Вывернуть болты крепления поперечины приборной панели к панели пола.
6. Снять поперчную балку приборную панель в сборе с автомобиля.

1. Установить поперчную балку приборную панель в сборе на автомобиль.

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

2. Ввернуть болты и гайки крепления поперечины приборной панели к модулю испарителя и электровентилятора кондиционера. Затянуть моментом 6 Н·м (53 фунта дюйм).
3. Закрутить болты крепления поперечины панели приборов к панели пола и затянуть их моментом 8 Н·м (71 фунт-дюймов).



4. Закрутить болты крепления поперечины панели приборов к боковой панели кузова и затянуть их моментом 22 Н·м (16 фунт футов).
5. Подсоединить жгут проводов панели приборов к поперечине панели приборов.
6. Установить блок панели приборов. См. Замена панели приборов в сборе .
