Предварительные процедуры

1. Восстановить хладагент. См. Восстановление и замена хладагента .
2. Снимите узел очистителя воздуха. См. Воздушный фильтр в сборе Замена .
3. Отсоединить подводящий и отводящий шланги радиатора от радиатора. См. Впускной шланг радиатора Замена и Выпускной шланг радиатора, замена .
4. Снять вентилятор охлаждения двигателя. См. Замена вентилятора системы охлаждения двигателя .

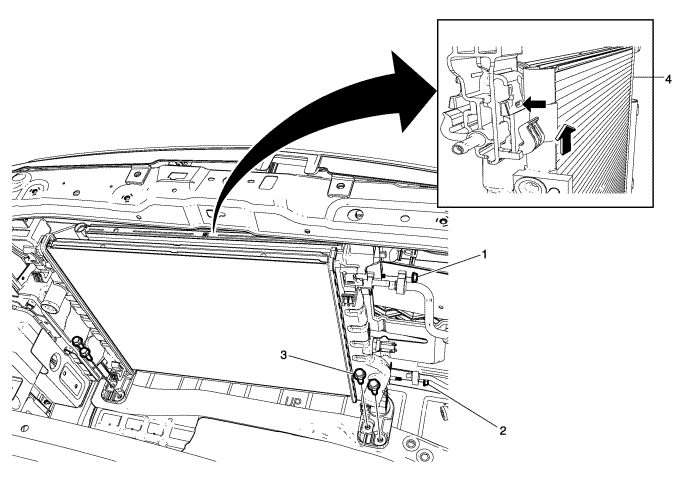

1

Гайка шланга компрессора и конденсатора системы кондиционирования воздуха (Кол-во: 1)

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

Процедура

Отсоединить шланг компрессора и конденсатора от конденсатора системы кондиционирования воздуха.

Затянуть
10 Н·м (89 фунт дюймов)

2

Гайка крепления шланга испарителя кондиционера к шлангу конденсатора кондиционера (Кол-во: 1)

Процедура

Отсоединить шланг испарителя от испарителя.

Затянуть
10 Н·м (89 фунт дюймов)

3

Болт крепления опоры радиатора (Кол-во: 4)

Подсказка
Повернуть опору радиатора, чтобы наклонить радиатор при снятии конденсатора.

Затянуть
22 Н·м (16 фунто-футов)

4

Конденсатор кондиционера воздуха
