Spark

Замена блока предохранителей

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .



2. Отжать фиксаторы блока предохранителей и открыть крышку.

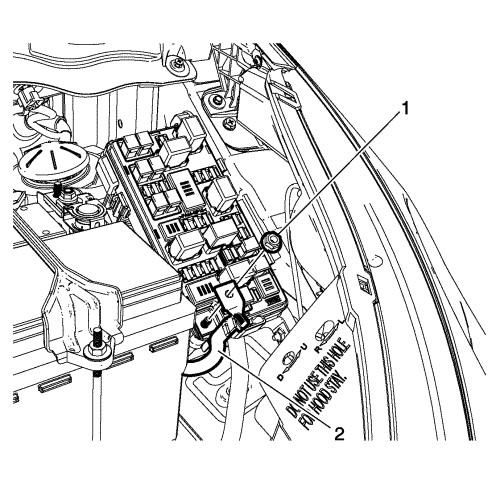

3. Скрутить гайку (1) провода положительной клеммы аккумуляторной батареи и снять провод (2) с положительной клеммы аккумуляторной батареи.

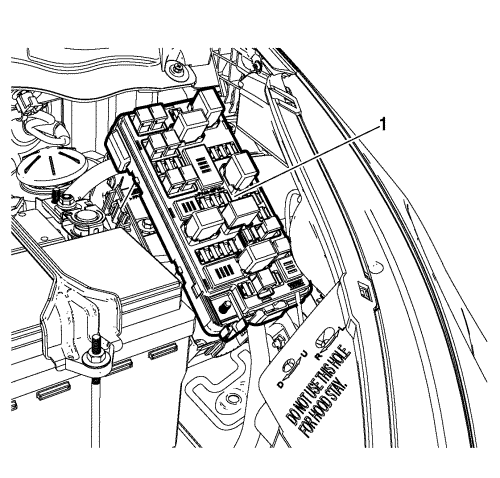

4. Извлечь пластину предохранителей (1) из блока предохранителей.



5. Выкрутить болт (1) крепления жгута проводов и снять жгут проводов.



6. Скрутить гайку (1) корпуса блока предохранителей.

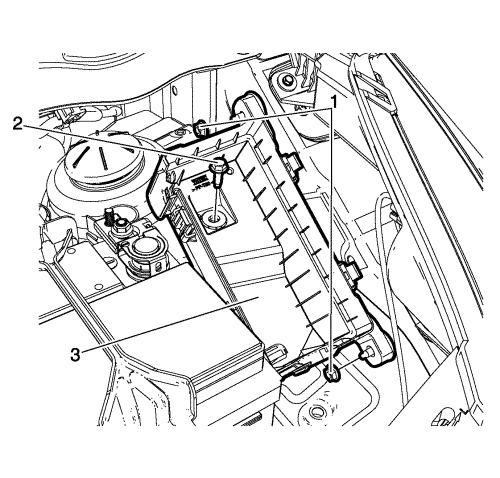

7. Выкрутить болт (2) корпуса блока предохранителей и снять корпус блока предохранителей (3).

1. Установить корпус блок предохранителей.

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

2. Вкрутить болт корпуса блока предохранителей и затянуть моментом 7 Н·м (62 фунто-дюйма).
3. Накрутить 2 гайки корпуса блока предохранителей и затянуть моментом 7 Н·м (6 фунто-дюймов).
4. Подключите жгут проводов и вкрутить болт. Затянуть моментом 6 Н·м (53 фунто-дюйма).
5. Установите плату предохранителей.
6. Подключить провод (+) и накрутить гайку. Затянуть моментом 10 Н·м (89 фунто-дюймов).
7. Закрыть блок предохранителей.
8. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
