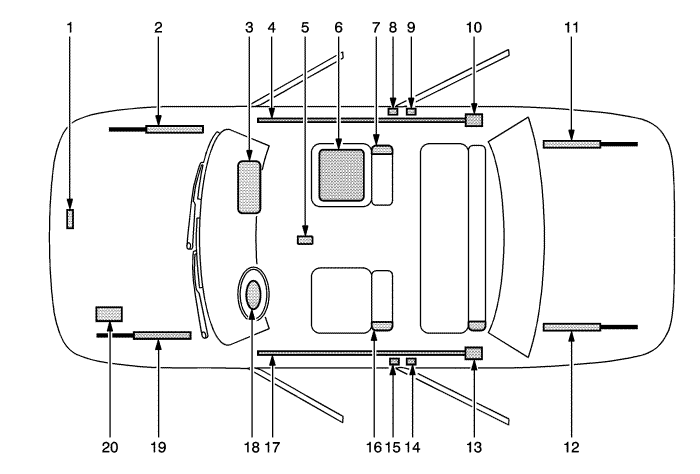

Показанная ниже схема иллюстрируют примерное расположение всех компонентов системы безопасности SIR на автомобиле автомобиля. Она поможет вам определять, какие из компонентов SIR нужно включать и выключать при выполнении обслуживания, см. Включение и отключение системы подушек безопасности (SIR) .
|
|---|
| (1) | Датчик фронтального удара -- расположен под капотом в центральной части автомобиля |
| (2) | Шток капота -- газовый амортизатор, расположенный под капотом со стороны пассажира |
| (3) | Надувная подушка безопасности пассажира в панели приборов -- расположена сверху справа под панелью приборов |
| (4) | Правая надувная подушка безопасности в рельсе потолочного люка -- расположена под потолочной панелью, охватывает пространство от передней стойки крепления ветрового стекла пассажира до задней стойки крепления ветрового стекла пассажира |
| (5) | Модуль считывания показаний датчиков и диагностики (SDM) системы пассивной безопасности -- расположен под центральной консолью |
| (6) | Система проверки присутствия пассажиров - Расположена на переднем сиденье пассажира под нижней декоративной рамкой сиденья |
| (7) | Правая передняя боковая подушка безопасности, расположенная на спинке сиденья пассажира |
| (8) | Преднатяжитель втягивающего устройства ремня безопасности -- расположен под отделкой рядом с нижней частью центральной стойки на стороне пассажира |
| (9) | Датчик фронтального удара сбоку справа--Расположен в центральной стойке кузова под дверным порогом |
| (10) | Модуль газогенератора подушки безопасности в балке крыши, установленный под обивкой крыши над задней стойкой кузова |
| (11) | Шток крышки багажника -- газовый амортизатор, расположенный под крышкой багажника со стороны пассажира |
| (12) | Шток крышки багажника -- газовый амортизатор, расположенный под крышкой багажника со стороны водителя |
| (13) | Модуль газогенератора подушки безопасности в балке крыши, установленный под обивкой крыши над средней стойкой кузова |
| (14) | Датчик фронтального удара сбоку слева--Расположен в центральной стойке кузова под дверным порогом |
| (15) | Преднатяжитель втягивающего устройства ремня безопасности -- расположен под отделкой рядом с нижней частью центральной стойки на стороне водителя |
| (16) | Левая передняя боковая подушка безопасности - Расположена на спинке сиденья водителя |
| (17) | Правая надувная подушка безопасности в рельсе потолочного люка -- расположена под потолочной панелью, охватывает пространство от передней стойки крепления ветрового стекла водителя до задней стойки крепления ветрового стекла водителя |
| (18) | Надувная подушка безопасности в рулевом колесе -- расположена на рулевом колесе |
| (19) | Шток капота -- газовый амортизатор, расположенный под капотом со стороны водителя |
| (20) | Аккумуляторная батарея -- расположена в подкапотном пространстве с левой стороны |
