Orlando |
||||||||
|
|
|
|||||||

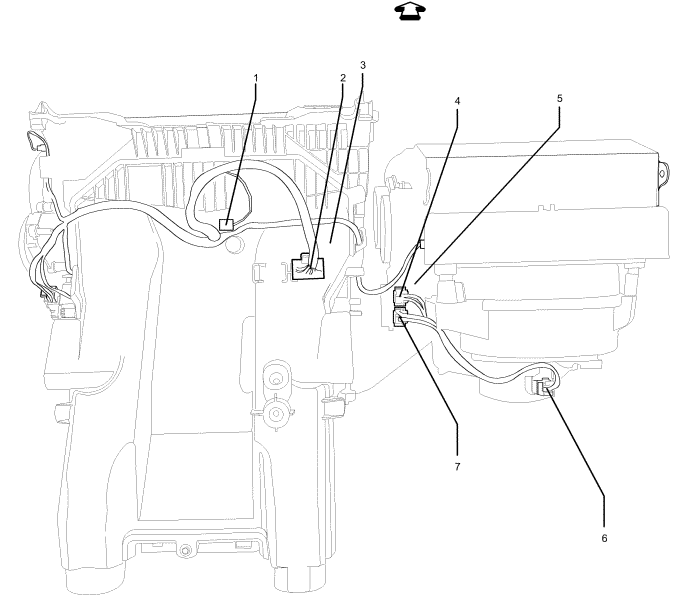

| (1) | X212 Жгут проводов панели приборов и жгут проводов системы отопления, вентиляции и кондиционирования |
| (2) | Модуль управления системой отопления, вентиляции и кондиционирования X3 |
| (3) | K33 Модуль управления системой отопления, вентиляции и кондиционирования |
| (4) | Модуль управления электродвигателем вентилятора X2 |
| (5) | K8 Модуль управления электродвигателем вентилятора |
| (6) | M8 Электродвигатель вентилятора |
| (7) | Модуль управления электродвигателем вентилятора X1 |
