Orlando

Замена термозащитного щитка турбонагнетателя

1. Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена .

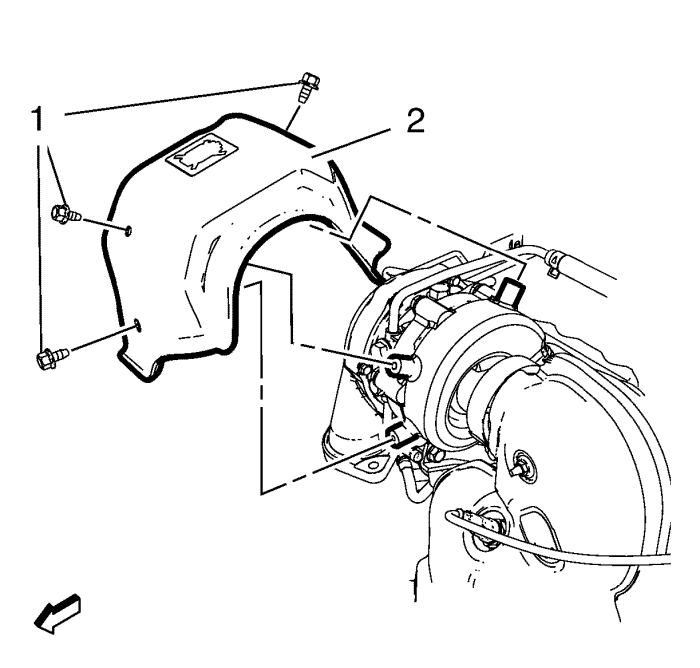

2. Отвернуть 3 крепежных болта (1) термозащитного щитка турбокомпрессора.
3. Отвернуть гайку (2) теплозащитного экрана турбокомпрессора.

1. Установить термозащитный щиток турбонагнетателя (2).

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Завернуть 3 болта (1) крепления термозащитного щитка турбокомпрессора и затянуть их с моментом затяжки 10 Н·м (89 фунт дюйм).
3. Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена .
