Orlando

Подвеска двигателя Замена

1. Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена .
2. Снимите узел очистителя воздуха. См. Воздушный фильтр в сборе Замена .
3. Прикрепить устройство для подъема двигателя к заднему кронштейну для подъема двигателя.

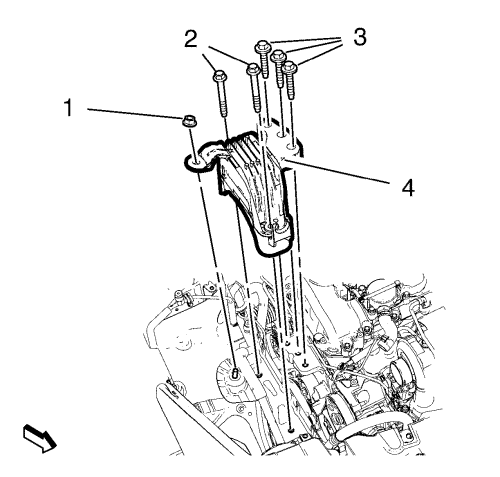

4. Открутить 5 болтов (2, 3) крепления подвески двигателя и гайку (1) подвески двигателя.
5. Снимите подвеску двигателя (4).

1. Установить подвеску двигателя (4).

Примечание: Не затягивайте болты.

2. Установить 3 болта (3) крепления подвески двигателя к кронштейну. НЕ ИСПОЛЬЗОВАТЬ ПОВТОРНО болты (3) крепления подвески двигателя к кронштейну для установки подвески (4). Использовать только НОВЫЕ болты.

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Закрутить 2 болта (2) крепления подвески двигателя к кузову и гайку (1) крепления подвески двигателя к кузову.

•	Затянуть 2 болта (2) крепления двигателя к кузову моментом 62 Н·м (46 фунт футов).

•	Затянуть гайку (1) крепления двигателя к кузову моментом 62 Н·м (46 фунт футов).

•	Затянуть 3 НОВЫХ болта (3) крепления двигателя к кронштейну с моментом 50 Н·м + 60° - 75° (37 фунт футов + 60° - 75°).

4. Снять устройство для подъема двигателя с заднего кронштейна для подъема двигателя.
5. Установите воздушный фильтр в сборе. См. Воздушный фильтр в сборе Замена .
6. Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена .
