Orlando

Замена заднего впускного воздуховода

1. Снять облицовку переднего бампера. См. Снятие и установка окантовки переднего бампера .

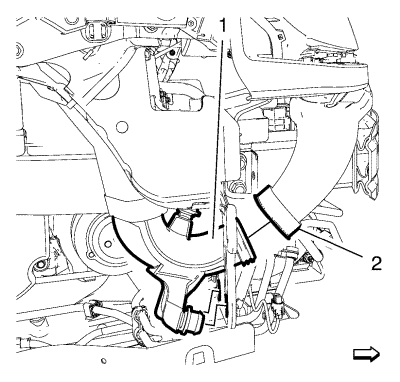

2. Отделить передний воздухозаборник (2) от заднего воздухозаборника (1).
3. Осторожно нажать на задний воздухозаборник и извлечь его наружу из 2 опорных подушек нижнего кронштейна.

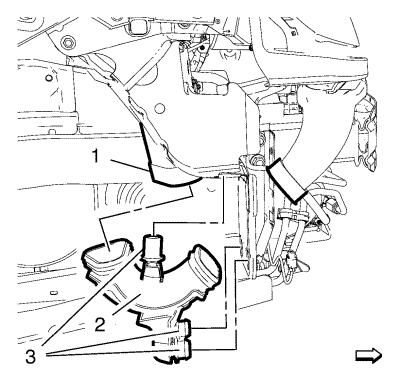

4. Снять задний воздухозаборник (2) с переходника (1) воздушного фильтра и с кронштейнов.
5. Отделить 3 опорные подушки (3) кронштейна заднего воздухозаборника от заднего воздухозаборника (2).

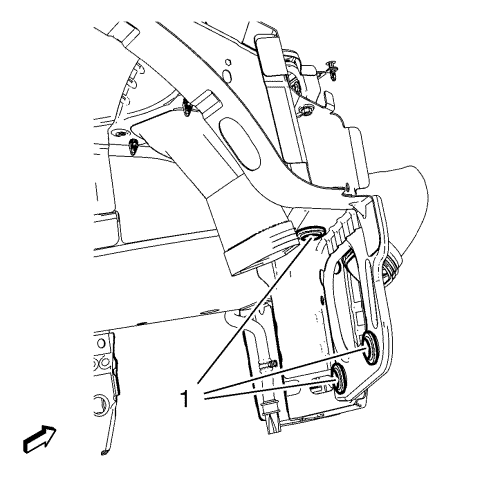

6. Установить 3 опорные подушки (1) кронштейна в направляющие.

Примечание: Убедиться, что задний воздухозаборник надлежащим образом вошел в опорные подушки (3) кронштейна.

1. Установить задний воздухозаборник (2) на переходник (1) воздушного фильтра и на кронштейны.



2. Осторожно нажать на задний воздухозаборник (1) и вставить его в 2 опорные подушки нижнего кронштейна и в передний воздухозаборник (2).
3. Установите переднюю облицовку бампера. См. Снятие и установка окантовки переднего бампера .
