Замена направляющей цепи ГРМ

1. Снять переднюю крышку двигателя. См. Замена передней крышки двигателя .




Примечание: Следует избегать перескакивания цепи газораспределительного механизма на зубьях шестерен.

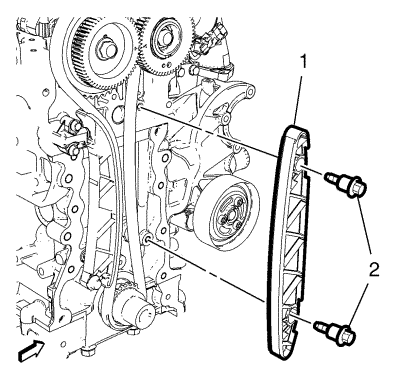

2. Отвернуть 2 болта (2) направляющей цепи газораспределительного механизма.
3. Снимите направляющую цепи привода ГРМ (1).

1. Нанести защитное средство на 2 болта (2) направляющей цепи газораспределительного механизма.

Примечание: Следует избегать перескакивания цепи газораспределительного механизма на зубьях шестерен.

2. Установить башмак (1) успокоителя цепи.

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Завернуть 2 болта (2) крепления направляющей цепи газораспределительного механизма и затянуть их с моментом затяжки 25 Н·м (18 фунт фут).



4. Провернуть коленвал двигателя на 2 оборота по часовой стрелке.

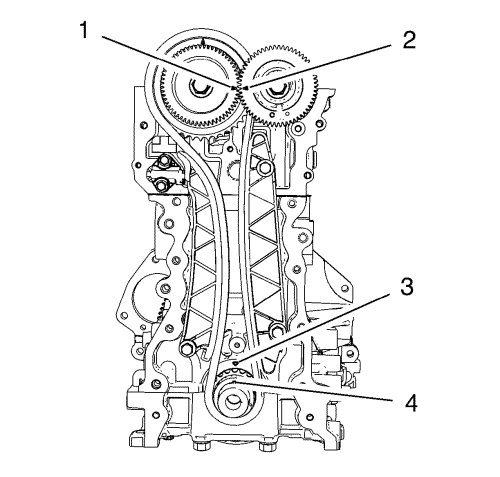

5. Установить коленчатый вал двигателя в положение 90° за верхней мертвой точкой рабочего хода поршня в цилиндре 1 и проверить нижеперечисленные условия:

•	Стрелка на шестерне (1) распредвала впускных клапанов должна быть совмещена со стрелкой на шестерне (2) распредвала выпускных клапанов.

•	Паз на звездочке (4) распредвала должен быть совмещен с меткой на блоке цилиндров (3).

6. Установите переднюю крышку двигателя. См. Замена передней крышки двигателя .
