Снятие охладителя системы рециркуляции выхлопных газов

1. Снять шланг (1) электромагнитного клапана вакуумного регулятора с перепускного электромагнитного клапана-регулятора нагнетаемого воздуха и с привода клапана-регулятора створки впускного коллектора.

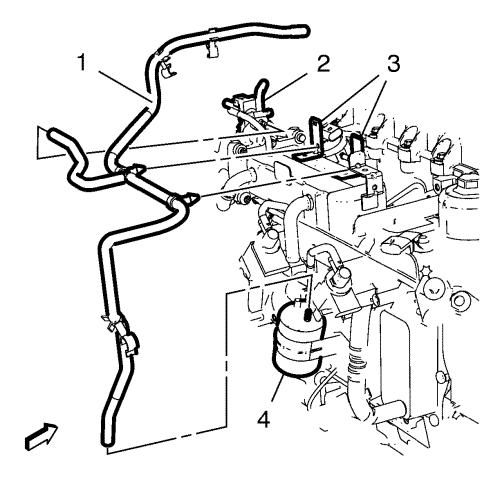

2. Снять вакуумный шланг (1) с вакуумного расширительного бачка (2) и электромагнитного клапана вакуумного регулятора рециркуляции выхлопных газов (4).
3. Снимите вакуумный шланг (1). Подсоединить вакуумный шланг (1) к кронштейнам (3).

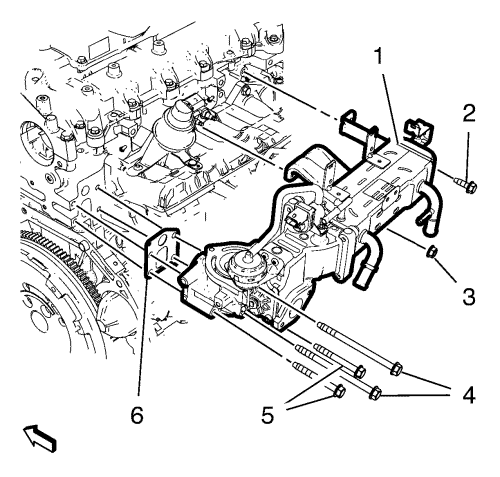

4. Отвернуть 5 болтов крепления (2, 4, 5) и гайку (3).
5. Снять охладитель (1) системы рециркуляции выхлопных газов (EGR) вместе с прокладкой (6).
