7. СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ

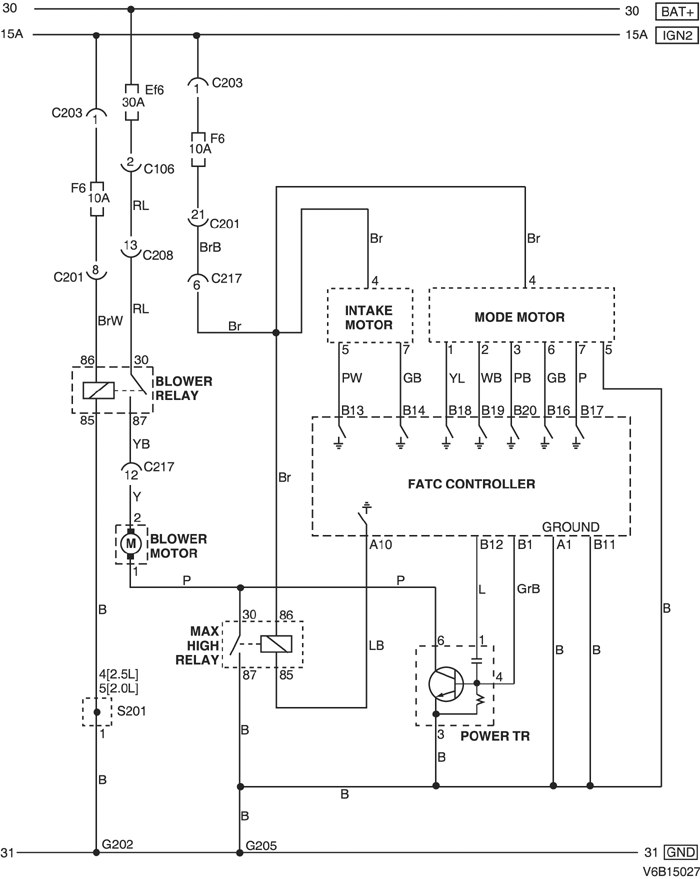

1) ЦЕПЬ ПРИВОДА (ВПУСКНОЙ ЗАСЛОНКИ, ПЕРЕКЛЮЧЕНИЯ РЕЖИМА), ДВИГАТЕЛЯ ВЕНТИЛЯТОРА И СИЛОВОГО ТРАНЗИСТОРА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С106 (контакт 2, белый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С217 (контакт 15, белый) | Приборная панель - автоматическое регулирование температуры | За вещевым ящиком |
| S201 (оранжев.) | Приборная панель | За коробкой реле приборной панели |
| G202 | Приборная панель | За прикуривателем с левой стороны |
| G205 | FATC | За пепельницей |

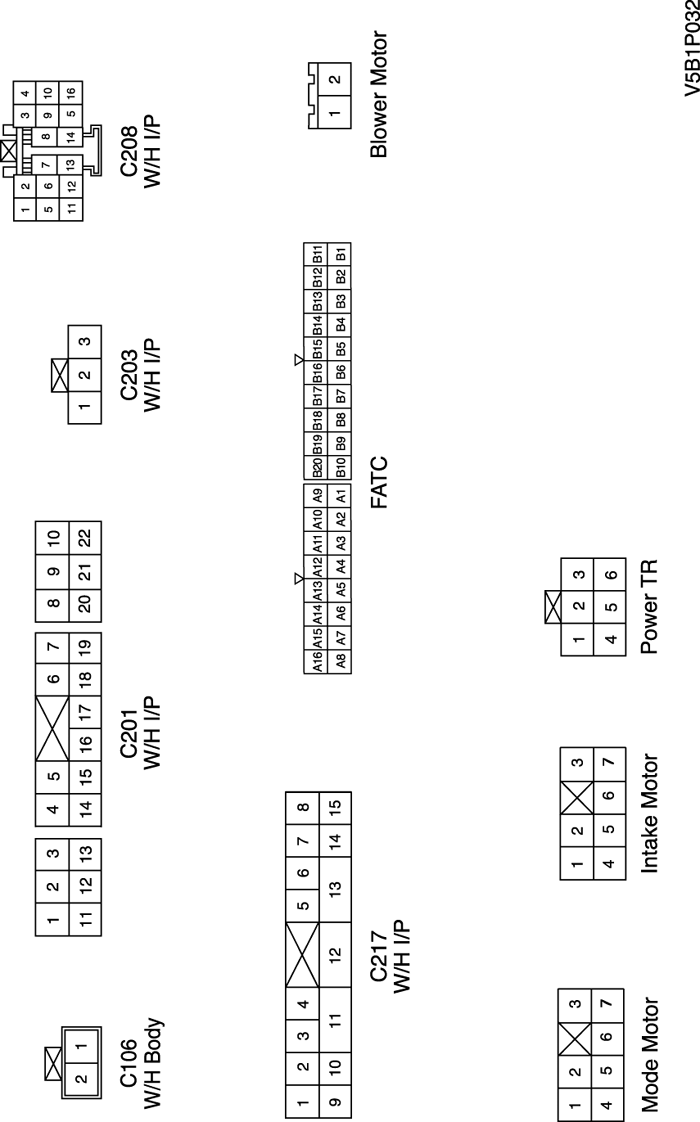

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201 (ОРАНЖЕВ.) : 2.0L
S201 (ОРАНЖЕВ.) : 2.5L

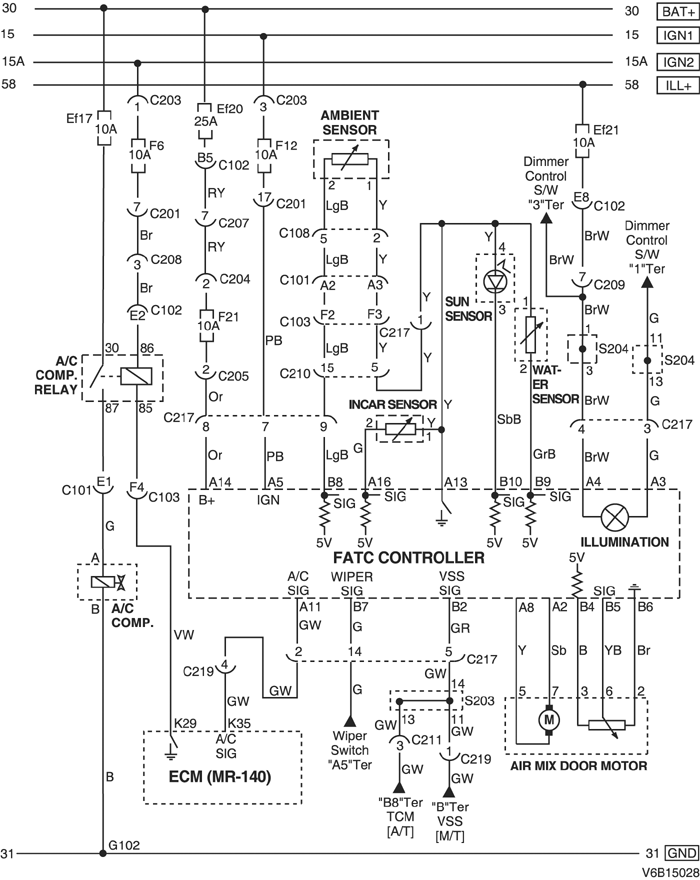

2) ЦЕПЬ ЭЛЕКТРОПРИВОДА ВОЗДУШНОЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ, КОМПР. КОНДИЦИОНЕРА И ДАТЧИКОВ (ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА, СОЛНЕЧНОГО ОСВЕЩЕНИЯ, ВЛАГИ, САЛОНА) : MR - 140
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 68, серый) | Блок предохранителей в моторном отсеке - передняя часть | Блок предохранителей в моторном отсеке |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С108 (контакт 6(2), черный) | Передняя часть - передний бампер | Под правой фарой |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С204 (контакт 4, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С205 (контакт 18, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С210 (контакт 23, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С211 (контакт 22, белый) | Приборная панель - контроллер КПП | Нижняя часть пространства для ног водителя |
| С217 (контакт 15, белый) | Приборная панель - автоматическое регулирование температуры | За вещевым ящиком |
| С219 (контакт 16, белый) | Двигатель - приборная панель (MR-140) | Нижняя часть пространства для ног пассажира |
| S203 (оранжев.) | Приборная панель | За аудиосистемой с правой стороны |
| S204 (красн.) | Приборная панель | За прикуривателем с левой стороны |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |

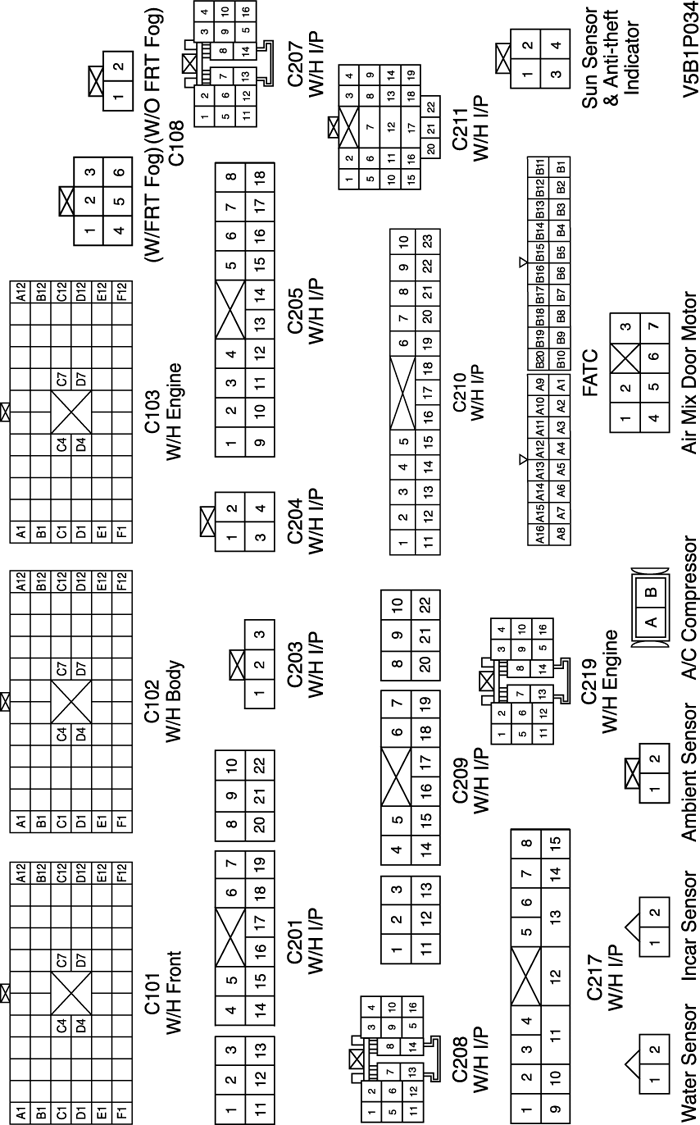

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

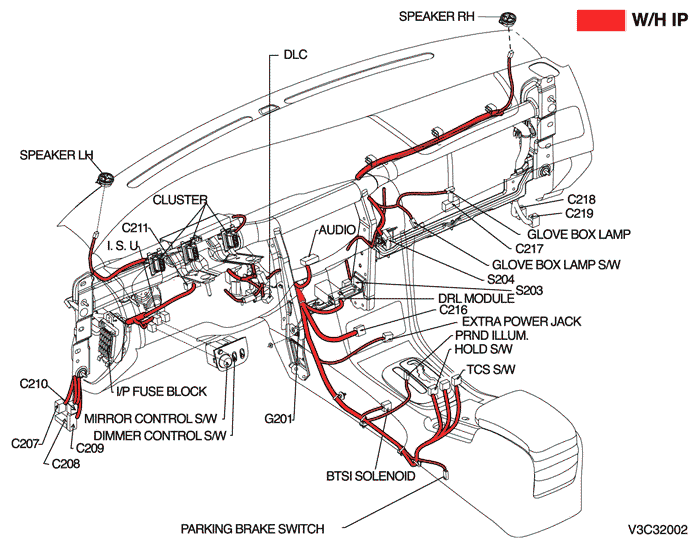

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S203 (ОРАНЖЕВ.) : 2.0L
S203 (ОРАНЖЕВ.) : 2.5L
S204 (КРАСН.) : 2.0L
S204 (КРАСН.) : 2.5L

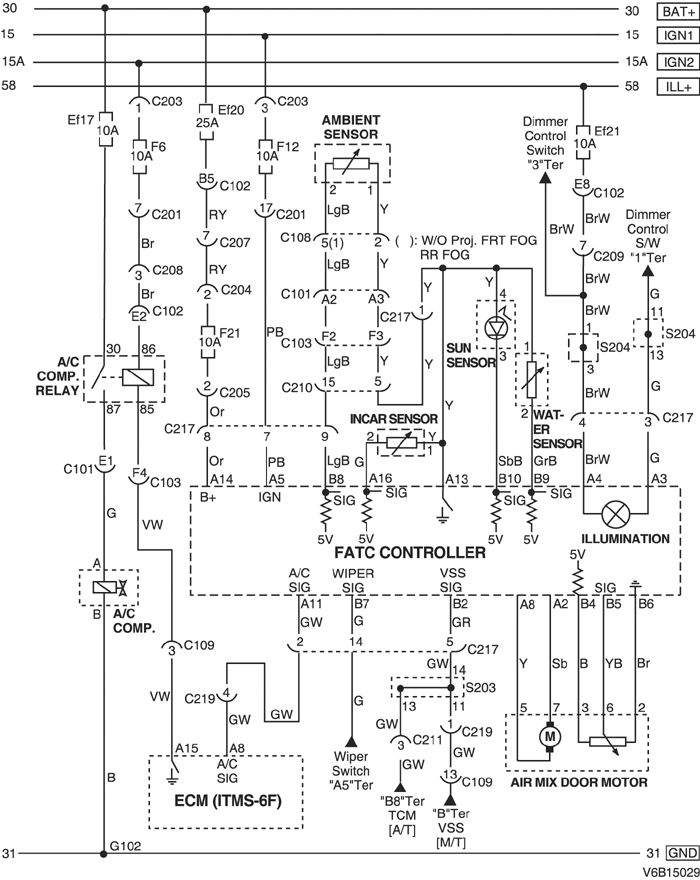

3) ЦЕПЬ ЭЛЕКТРОПРИВОДА ВОЗДУШНОЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ, КОМПР. КОНДИЦИОНЕРА И ДАТЧИКОВ (ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА, СОЛНЕЧНОГО ОСВЕЩЕНИЯ, ВЛАГИ, САЛОНА) : ITMS - 6F
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 68, серый) | Блок предохранителей в моторном отсеке - передняя часть | Блок предохранителей в моторном отсеке |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С108 (контакт 6(2), черный) | Передняя часть - передний бампер | Под правой фарой |
| С109 (контакт 38, черный) | Двигатель - контроллер ЭСУД | Над щитком передка с правой стороны в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С204 (контакт 4, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С205 (контакт 18, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С210 (контакт 23, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С211 (контакт 22, белый) | Приборная панель - контроллер КПП | Нижняя часть пространства для ног водителя |
| С217 (контакт 15, белый) | Приборная панель - автоматическое регулирование температуры | За вещевым ящиком |
| С219 (контакт 16, белый) | Контроллер ЭСУД - приборная панель(ITMS-6F) | Нижняя часть пространства для ног пассажира |
| S203 (оранжев.) | Приборная панель | За аудиосистемой с правой стороны |
| S204 (красн.) | Приборная панель | За прикуривателем с левой стороны |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |

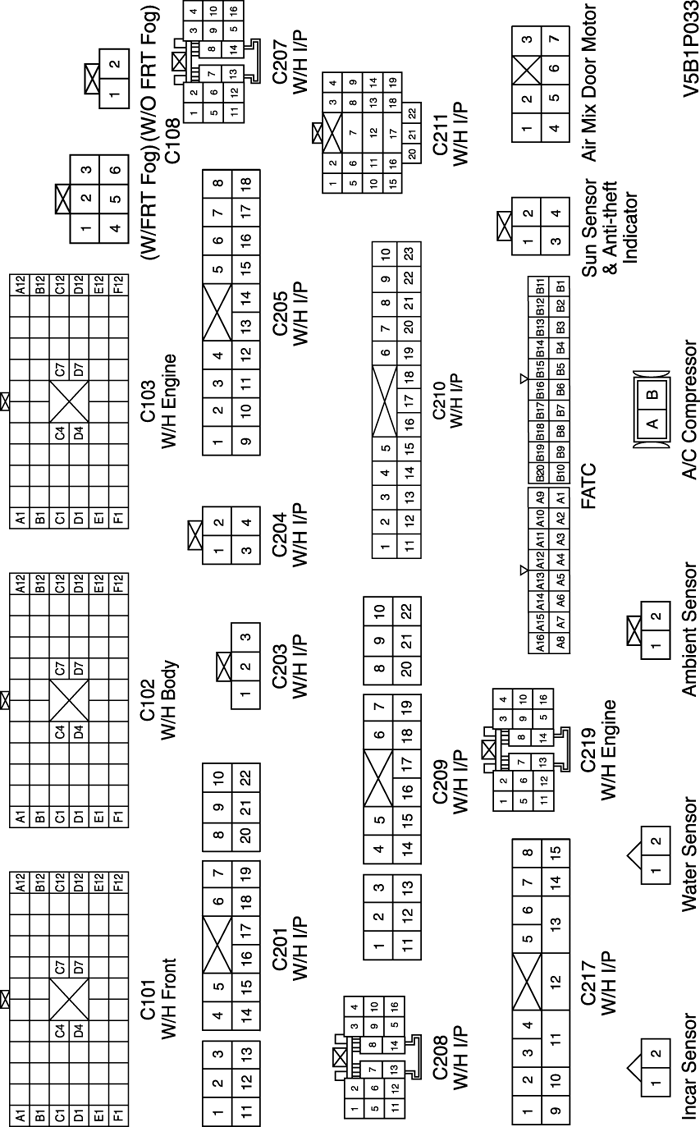

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S203 (ОРАНЖЕВ.) : 2.0L
S204 (КРАСН.) : 2.0L

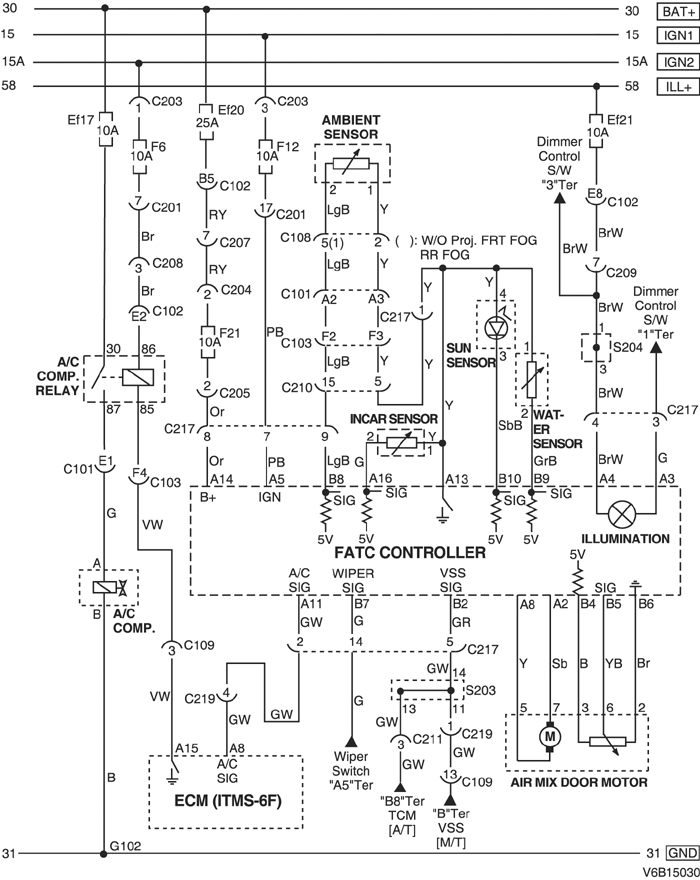

4) ЦЕПЬ ЭЛЕКТРОПРИВОДА ВОЗДУШНОЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ, КОМПР. КОНДИЦИОНЕРА И ДАТЧИКОВ (ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА, СОЛНЕЧНОГО ОСВЕЩЕНИЯ, ВЛАГИ И САЛОНА) : SIRIUS - D6
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 68, серый) | Блок предохранителей в моторном отсеке - передняя часть | Блок предохранителей в моторном отсеке |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С108 (контакт 6(2), черный) | Передняя часть - передний бампер | Под правой фарой |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С204 (контакт 4, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С205 (контакт 18, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С210 (контакт 23, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С211 (контакт 22, белый) | Приборная панель - контроллер КПП | Нижняя часть пространства для ног водителя |
| С217 (контакт 15, белый) | Приборная панель - автоматическое регулирование температуры | За вещевым ящиком |
| С219 (контакт 16, белый) | Двигатель - приборная панель | Нижняя часть пространства для ног пассажира |
| S203 (оранжев.) | Приборная панель | За аудиосистемой с правой стороны |
| S204 (красн.) | Приборная панель | За прикуривателем с левой стороны |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

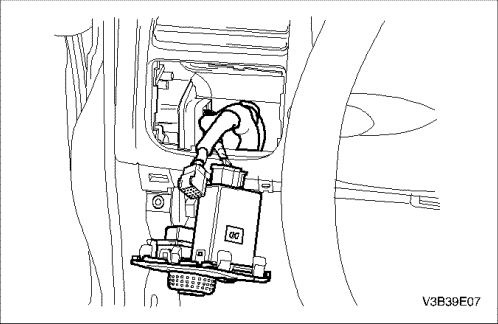

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S203 (ОРАНЖЕВ.) : 2.5L
S204 (КРАСН.) : 2.5L
