8. ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ
1) ЦЕПЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ : MR - 140
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 68, серый) | Блок предохранителей в моторном отсеке - передняя часть | Блок предохранителей в моторном отсеке |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G103 | Двигатель | Под генератором |

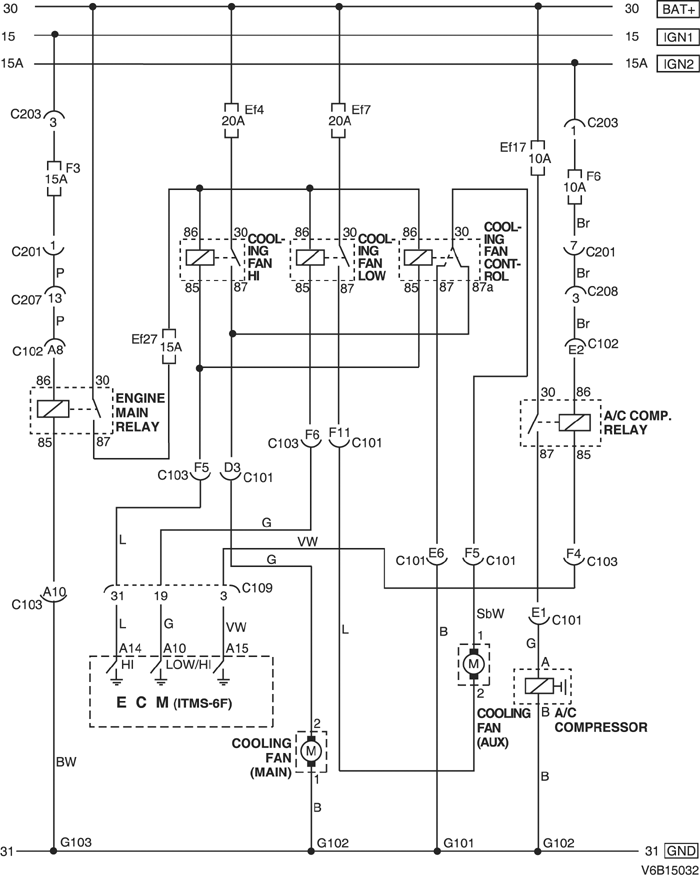

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

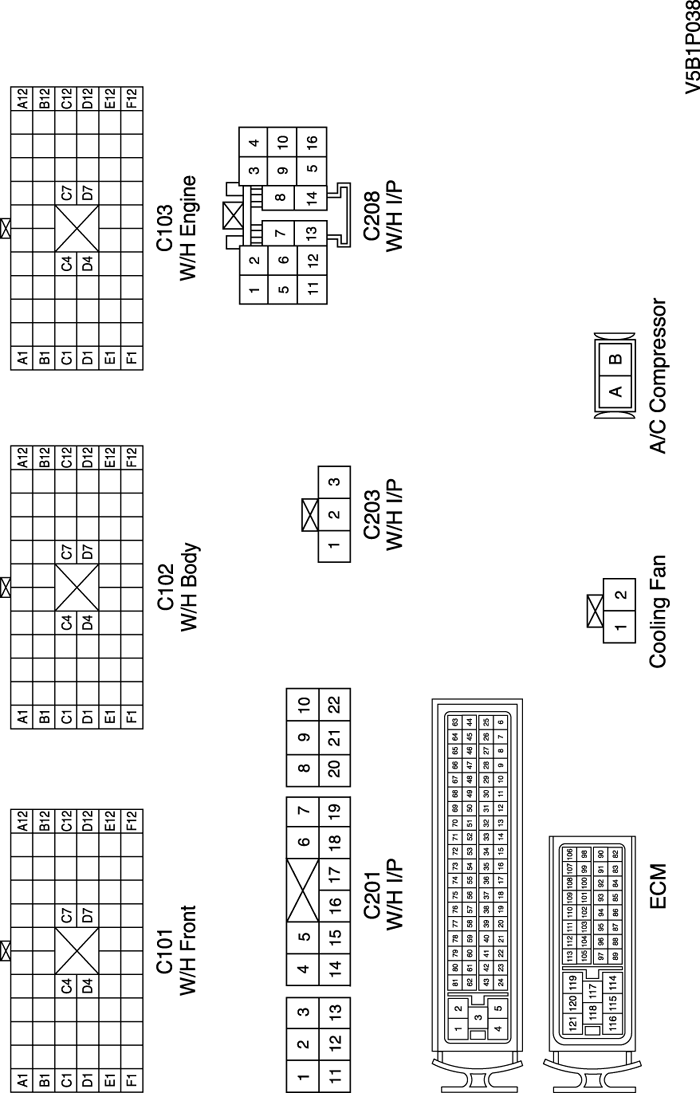

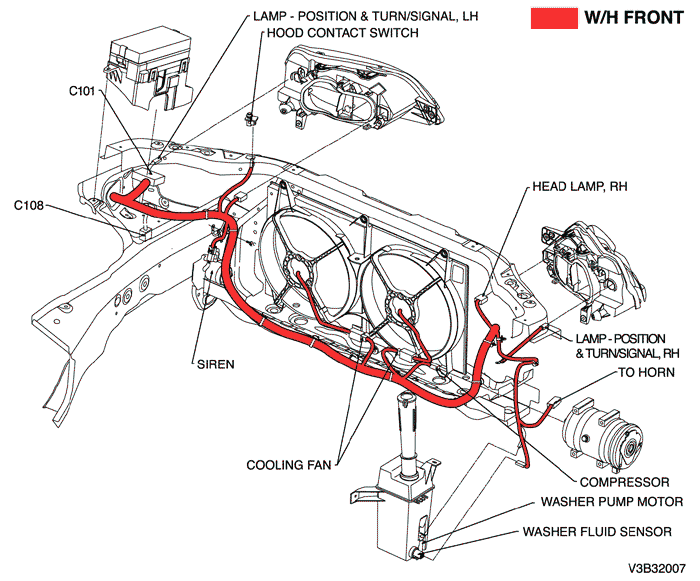

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
2) ЦЕПЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ : ITMS - 6F
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 68, серый) | Блок предохранителей в моторном отсеке - передняя часть | Блок предохранителей в моторном отсеке |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G103 | Двигатель | Под генератором |

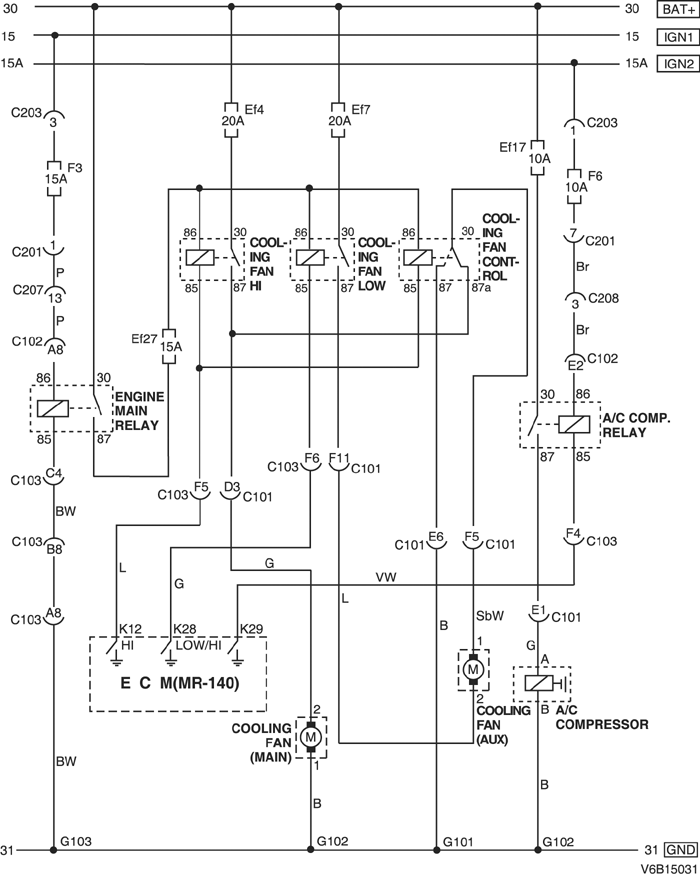

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

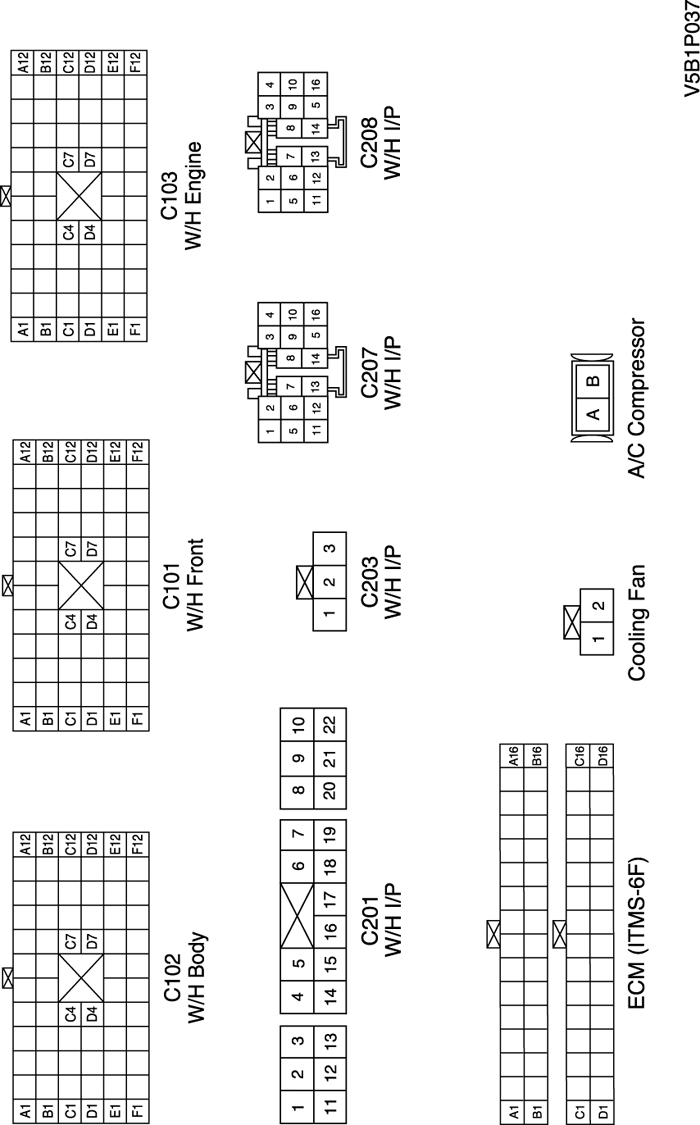

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
3) ЦЕПЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ : SIRIUS - D6
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 68, серый) | Блок предохранителей в моторном отсеке - передняя часть | Блок предохранителей в моторном отсеке |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |

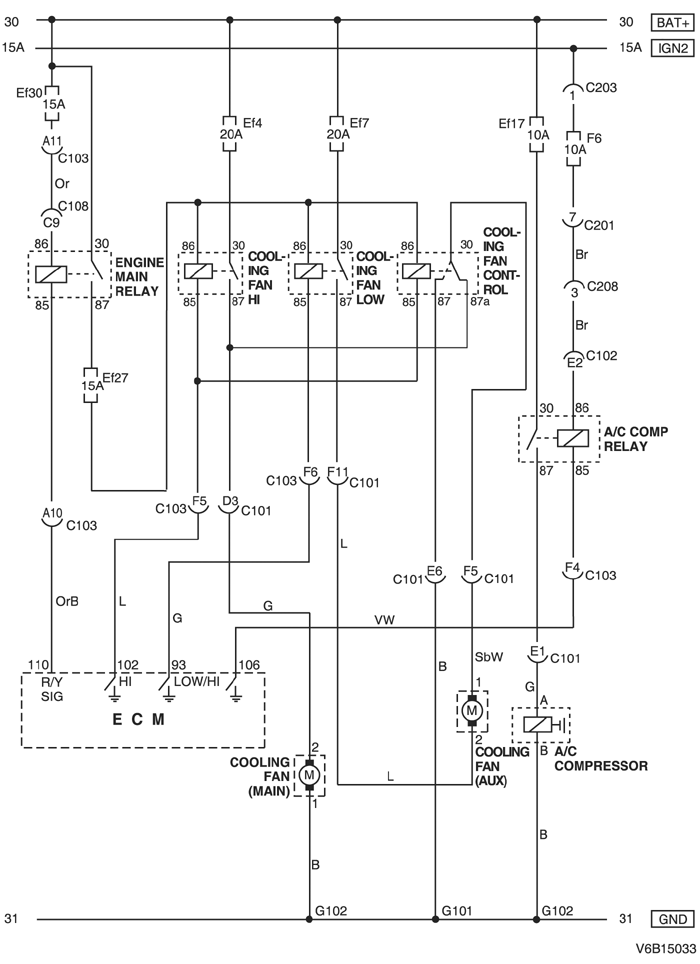

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

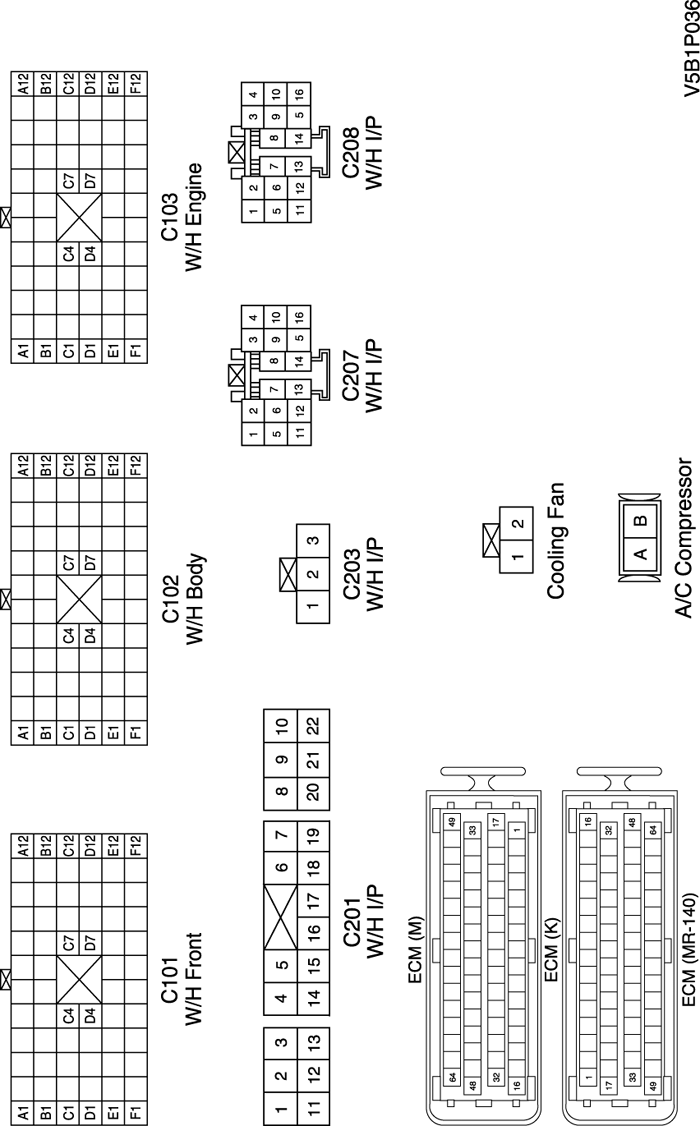

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
