РАЗДЕЛ 2C

ПОДВЕСКА (ПЕРЕДНЯЯ ПОДВЕСКА)

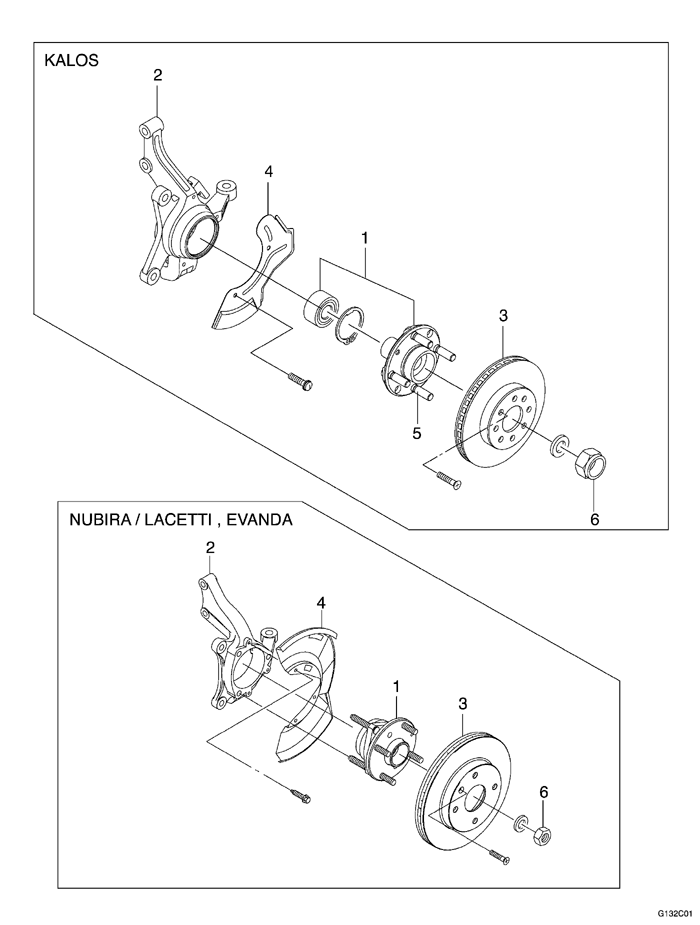

G132CO1
Показать иллюстрациюПеревод текста в иллюстрациях


ПЕРЕДНЯЯ ПОДВЕСКА - ПОВОРОТНЫЙ КУЛАК И СТУПИЦА (213)

ОПИСАНИЕ ОПЕРАЦИИ
КОД ОПЕРАЦИИ
МОДЕЛЬ
S
N
L (сиреневый)
.
. СХОЖДЕНИЕ, ПЕРЕДНИЕ КОЛЕСА - РЕГУЛИРОВКА
2130100
0.6
0.6
0.6
.
. УГЛЫ УСТАНОВКИ КОЛЕС - ПРОВЕРКА И/ИЛИ РЕГУЛИРОВКА
2130300
1.0
1.0
1.0
1
. ПОДШИПНИК И СТУПИЦА В СБОРЕ, ПЕРЕДНЕЕ КОЛЕСО - ЗАМЕНА
.
.
.
.
Правое
2130500
1.5
0.5
0.5
Левое
2130600
1.5
0.5
0.5
Оба
2130700
2.8
0,9
0,9
. БИЕНИЕ, ТОРМОЗНОЙ ДИСК - ИЗМЕРЕНИЕ
2131900
0.3
0.3
0.3
. БИЕНИЕ, ТОРМОЗНОЙ ДИСК - ДОПОЛНИТЕЛЬНО
213190A
0.3
0.3
0.3
2
. ПОВОРОТНЫЙ КУЛАК В СБОРЕ, РУЛЕВОЕ УПРАВЛЕНИЕ - ЗАМЕНА
.
.
.
.
Правый
2131100
2.1
1.3
1.3
Левый
2131200
2.1
1.3
1.3
Оба
2131300
3.8
2.3
2,5
3
. РОТОР В СБОРЕ - ЗАМЕНА
.
.
.
.
Правый передний
2131500
0.6
0.5
0.6
Левый передний
2131600
0.6
0.5
0.6
Оба передних
2131700
0.8
0.7
0.8
. РОТОР В СБОРЕ - ШЛИФОВКА
.
.
.
.
Правый передний
2131510
0.8
0.8
0.8
Левый передний
2131610
0.8
0.8
0.8
Оба передних
2131710
1,4
1,4
1,4
4
. ЩИТОК, БРЫЗГОЗАЩИТНЫЙ ДИСКОВОГО ТОРМОЗА - ЗАМЕНА
.
.
.
.
Правый передний
2132100
0.6
0.6
0.6
Левый передний
2132200
0.6
0.6
0.6
Оба передних
2132300
0,9
0,9
0,9
5
. ШПИЛЬКА, ПЕРЕДНЯЯ - ЗАМЕНА
.
.
.
.
Правый
2132500
-
0,6
0,6
Левый
2132500
-
0,6
0,6
Оба
2132700
-
0,8
0,8
S : Kalos/Aveo, N : NUBIRA/LACETTI, L : EVANDA

G132CO1
Показать иллюстрациюПеревод текста в иллюстрациях


ПЕРЕДНЯЯ ПОДВЕСКА - ПОВОРОТНЫЙ КУЛАК И СТУПИЦА (213)

ОПИСАНИЕ ОПЕРАЦИИ
КОД ОПЕРАЦИИ
МОДЕЛЬ
S
N
L (сиреневый)
6
. ГАЙКА, ПРИВОДНОЙ ВАЛ - ЗАМЕНА
.
.
.
.
Правый
2134100
0.3
0.3
0.3
Левый
2134200
0.3
0.3
0.3
Оба
2134300
0.4
0.4
0.4
S : Kalos/Aveo, N : NUBIRA/LACETTI, L : EVANDA

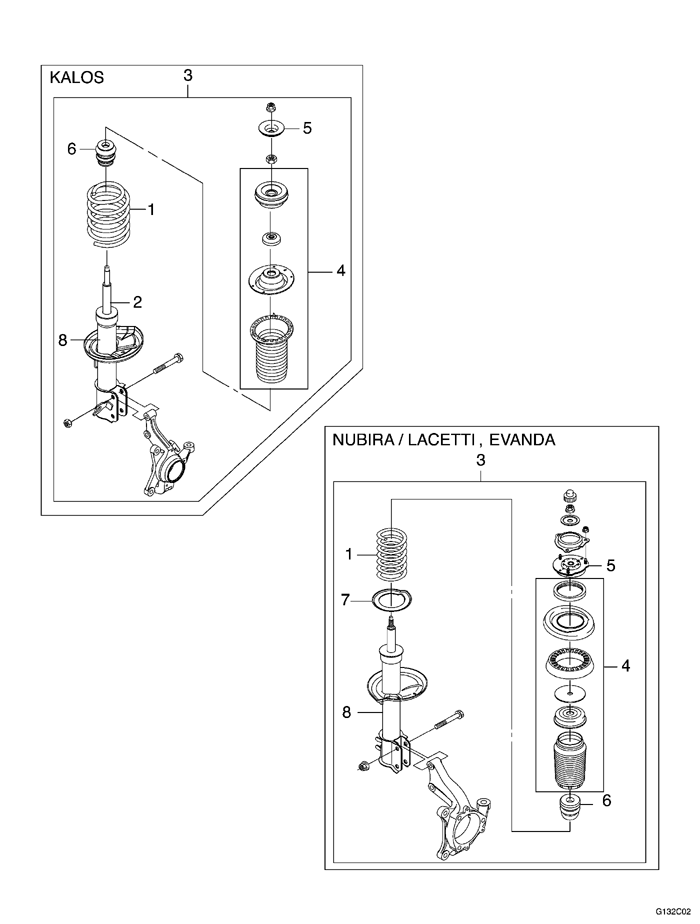

G132CO2
Показать иллюстрациюПеревод текста в иллюстрациях


ПЕРЕДНЯЯ ПОДВЕСКА - АМОРТИЗАТОР ПЕРЕДНЕЙ ПОДВЕСКИ (214)

ОПИСАНИЕ ОПЕРАЦИИ
КОД ОПЕРАЦИИ
МОДЕЛЬ
S
N
L (сиреневый)
1
. ПРУЖИНА, ПЕРЕДНЯЯ ВИТАЯ - ЗАМЕНА
.
.
.
.
Правый
2140100
1.6
1,2
1,2
Левый
2140200
1.6
1,2
1,2
Оба
2140300
3.0
2.2
2.2
2
. ГИЛЬЗА, СТОЙКА ПЕРЕДНЕЙ ПОДВЕСКИ - ЗАМЕНА
.
.
.
.
Правый
2140500
-
-
-
Левый
2140600
-
-
-
Оба
2140700
-
-
-
3
. СТОЙКА ПОДВЕСКИ В СБОРЕ, ПЕРЕДНЯЯ - ЗАМЕНА
.
.
.
.
Правый
2140900
1.3
0.6
0.6
Левый
2141100
1.3
0.6
0.6
Оба
2141200
1.9
1.0
1.0
4
. ГНЕЗДО И/ИЛИ ИЗОЛЯТОР, ПЕРЕДНЯЯ ПРУЖИНА (ВЕРХ/НИЗ) - ЗАМЕНА
.
.
.
.
Правый
2141500
1.6
1.0
1.0
Левый
2141600
1.6
1.0
1.0
Оба
2141700
2.9
1.8
1.8
5
. КРЕПЛЕНИЕ В СБОРЕ, ПОДШИПНИК СТОЙКИ ПЕРЕДНЕЙ ПОДВЕСКИ - ЗАМЕНА
.
.
.
.
Правый
2141900
1,4
1.0
1.0
Левый
2142100
1,4
1.0
1.0
Оба
2142200
2.6
1.8
1.8
6
. ПОЛЫЙ ДЕМПФЕР - ЗАМЕНА
.
.
.
.
Правый
2142400
1.6
1,2
1,2
Левый
2142500
1.6
1,2
1,2
Оба
2142600
3.0
2.2
2.2
7
. КОЛЬЦО, НИЖНИЙ ИЗОЛЯТОР ПРУЖИНЫ - ЗАМЕНА
.
.
.
.
Правый
2142700
-
1,2
1,2
Левый
2142800
-
1,2
1,2
Оба
2142900
-
2.2
2.2
8
. АМОРТИЗАТОР - ЗАМЕНА
.
.
.
.
Правый
2143100
1,2
1,2
1,2
Левый
2143200
1,2
1,2
1,2
Оба
2143300
2.2
2.2
2.2
S : Kalos/Aveo, N : NUBIRA/LACETTI, L : EVANDA

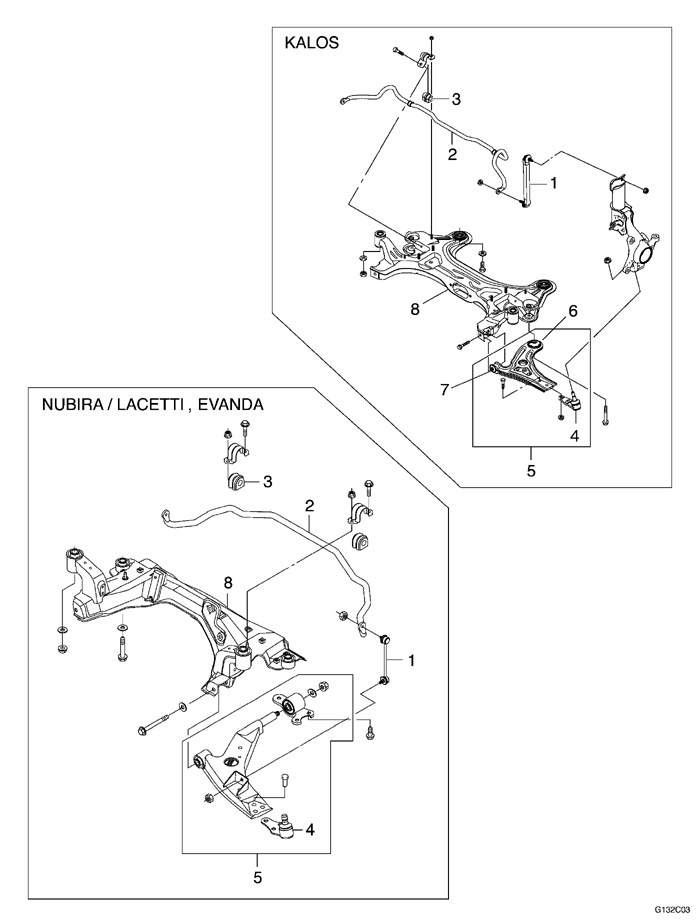

G132CO3
Показать иллюстрациюПеревод текста в иллюстрациях


ПЕРЕДНЯЯ ПОДВЕСКА - РЫЧАГ (215)

ОПИСАНИЕ ОПЕРАЦИИ
КОД ОПЕРАЦИИ
МОДЕЛЬ
S
N
L
. 1
. ТЯГА, ПЕРЕДНИЙ СТАБИЛИЗАТОР - ЗАМЕНА
.
.
.
.
Правый
2152700
-
0.4
0.4
Левый
2152800
-
0.4
0.4
Оба
2152900
-
0.6
0.6
2
. СТАБИЛИЗАТОР, ПЕРЕДНИЙ - ЗАМЕНА
2150500
0,9
1.6
1.6
3
. ВТУЛКА, ПЕРЕДНИЙ СТАБИЛИЗАТОР - ЗАМЕНА
2150700
0.7
0.4
0.4
4
. ШАРОВОЙ ШАРНИР, РЫЧАГ - ЗАМЕНА
.
.
.
.
Правый
2150900
1.3
0.7
0.7
Левый
2151100
1.3
0.7
0.7
Оба
2151200
2.2
1,2
1,2
5
. РЫЧАГ В СБОРЕ, ПЕРЕДНИЙ РУЛЕВОЙ - ЗАМЕНА
.
.
.
.
Правый
2151500
1.0
1.0
1.0
Левый
2151600
1.0
1.0
1.0
Оба
2151700
1.9
1.9
1.9
6
. ВТУЛКА, ЗАДНИЙ РЫЧАГ - ЗАМЕНА
.
.
.
.
Правый
2151900
1.0
-
-
Левый
2152100
1.0
-
-
Оба
2152200
1.8
-
-
7
. ВТУЛКА, ПЕРЕДНИЙ РЫЧАГ - ЗАМЕНА
.
.
.
.
Правый
2152400
1,4
-
-
Левый
2152500
1,4
-
-
Оба
2152600
2.6
-
-
8
. ПОПЕРЕЧИНА, ПЕРЕДНЯЯ ПОДВЕСКА - ЗАМЕНА
2153100
1.6
1.6
1.6
S : Kalos/Aveo, N : NUBIRA/LACETTI, L : EVANDA
