14. НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА (OSRVM)
1) ЦЕПЬ РЕГУЛИРОВКИ ВЛЕВО/ВПРАВО, ВВЕРХ/ВНИЗ

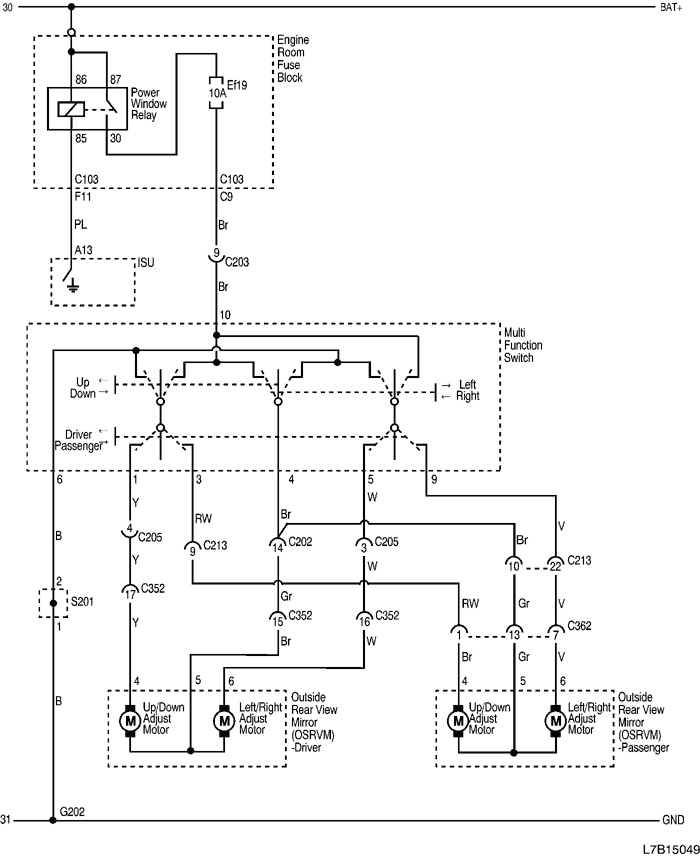

1-1) ЦЕПЬ БЕЗ ЭЛЕКТРИЧЕСКОГО СКЛАДЫВАНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C213 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу правой передней стойки |
| С352 (контакт 18, белый) | Кузов - дверь водителя | Внизу передней стойки водителя |
| С362 (контакт 18, белый) | Кузов - дверь пассажира | Внизу передней стойки пассажира |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201

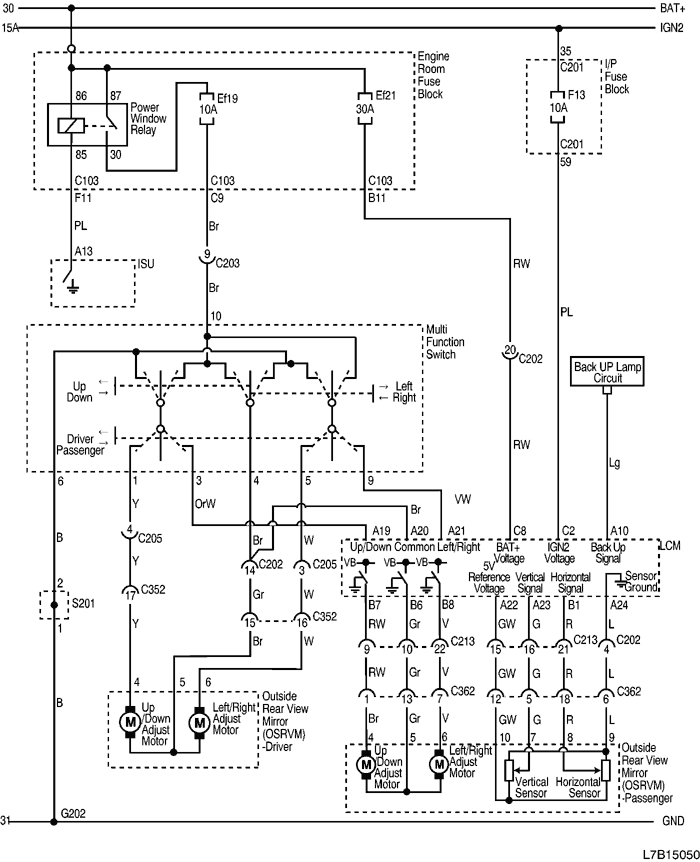

1-2) ЦЕПЬ С ЭЛЕКТРИЧЕСКИМ СКЛАДЫВАНИЕМ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель－блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C213 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу правой передней стойки |
| С352 (контакт 18, белый) | Кузов - дверь водителя | Внизу передней стойки водителя |
| С362 (контакт 18, белый) | Кузов - дверь пассажира | Внизу передней стойки пассажира |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201

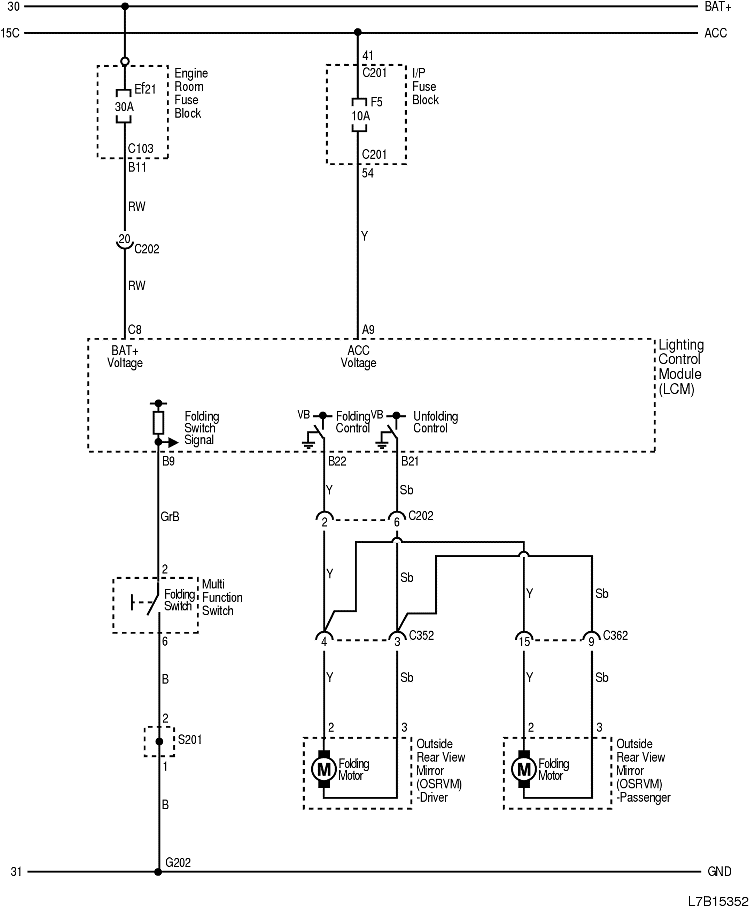

2) ЦЕПЬ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМ СКЛАДЫВАНИЕМ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С352 (контакт 18, белый) | Кузов - дверь водителя | Внизу передней стойки водителя |
| С362 (контакт 18, белый) | Кузов - дверь пассажира | Внизу передней стойки пассажира |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201
