Epica

21. СТЕКЛО

1) ЦЕПЬ ОБОГРЕВА СТЕКЛА И НАРУЖНЫХ ЗЕРКАЛ ЗАДНЕГО ВИДА (OSRVM)

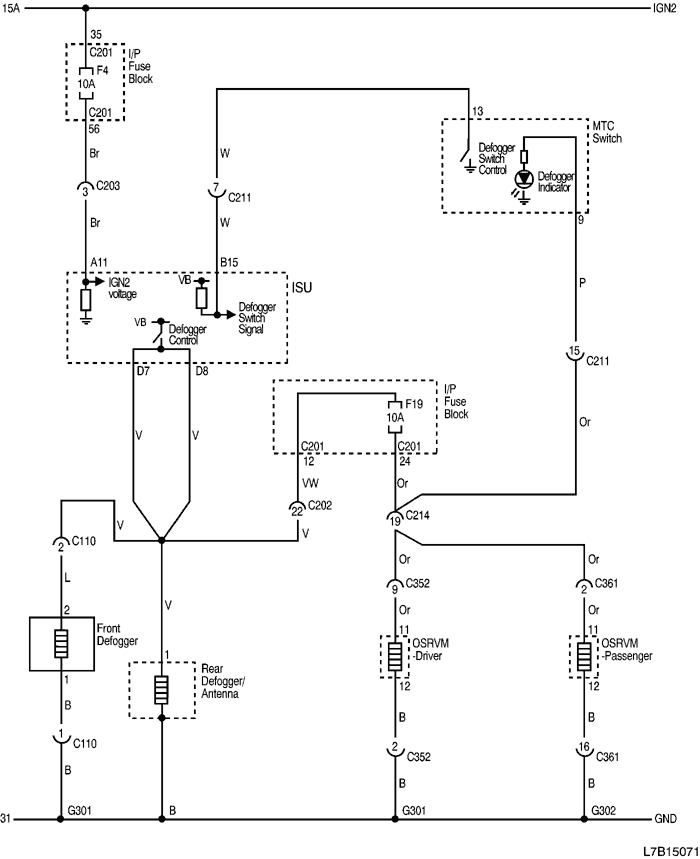

1-1) РУЧНОЕ РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ (MTC)

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С110 (контакт 2, серый)	Кузов - подрамник кузова	Рядом с электродвигателем стеклоочистителя в панели обтекателя
С110 (контакт 4, серый)	Кузов - подрамник кузова	Рядом с электродвигателем стеклоочистителя в панели обтекателя
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С202 (контакт 23, белый)	Приборная панель - кузов	Коробка разъемов внизу левой передней стойки
С203 (контакт 16, желтый)	Приборная панель - кузов	Коробка разъемов внизу левой передней стойки
C211 (контакт 15, белый)	Приборная панель - A/C	За перчаточным ящиком
C214 (контакт 23, белый)	Приборная панель - кузов	Коробка разъемов внизу правой передней стойки
С352 (контакт 18, белый)	Кузов - дверь водителя	Внизу передней стойки водителя
С361 (контакт 18, серый)	Кузов - дверь пассажира	Внизу передней стойки пассажира
G301	Кузов	На левой поперечине передней панели пола
G302	Кузов	На правой поперечине передней панели пола

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П КУЗОВ

• Ж/П ДВЕРЬ ВОДИТЕЛЯ

• Ж/П ДВЕРЬ ПАССАЖИРА

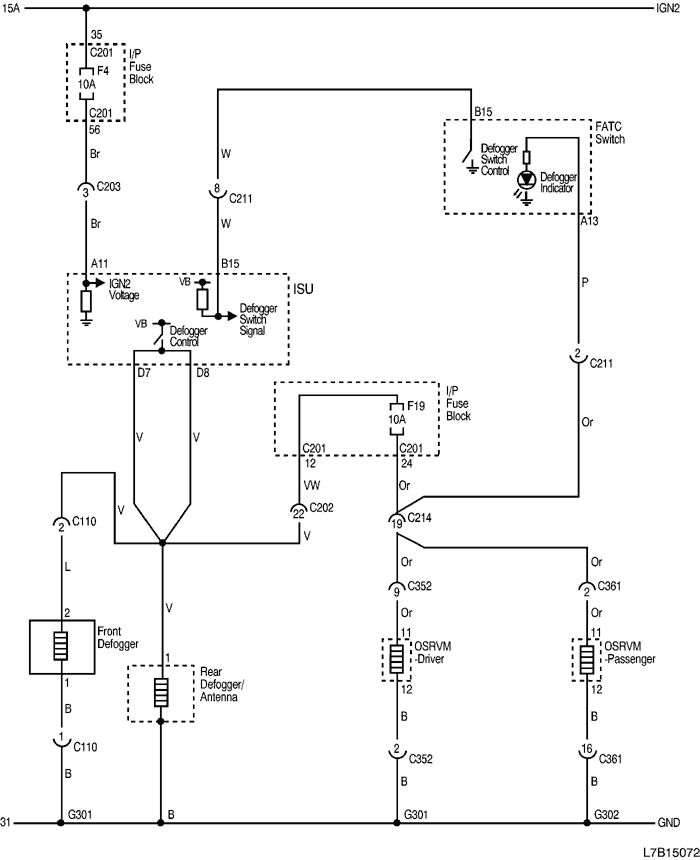

1-2) АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С110 (контакт 2, серый)	Кузов - подрамник кузова	Рядом с электродвигателем стеклоочистителя в панели обтекателя
С110 (контакт 4, серый)	Кузов - подрамник кузова	Рядом с электродвигателем стеклоочистителя в панели обтекателя
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С202 (контакт 23, белый)	Приборная панель - кузов	Коробка разъемов внизу левой передней стойки
С203 (контакт 16, желтый)	Приборная панель - кузов	Коробка разъемов внизу левой передней стойки
C211 (контакт 16, белый)	Приборная панель - A/C	За перчаточным ящиком
C214 (контакт 23, белый)	Приборная панель - кузов	Коробка разъемов внизу левой передней стойки
С352 (контакт 18, белый)	Кузов - дверь водителя	Внизу передней стойки водителя
С361 (контакт 18, серый)	Кузов - дверь пассажира	Внизу передней стойки пассажира
G301	Кузов	На левой поперечине передней панели пола
G302	Кузов	На правой поперечине передней панели пола

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П КУЗОВ

• Ж/П ДВЕРЬ ВОДИТЕЛЯ

• Ж/П ДВЕРЬ ПАССАЖИРА

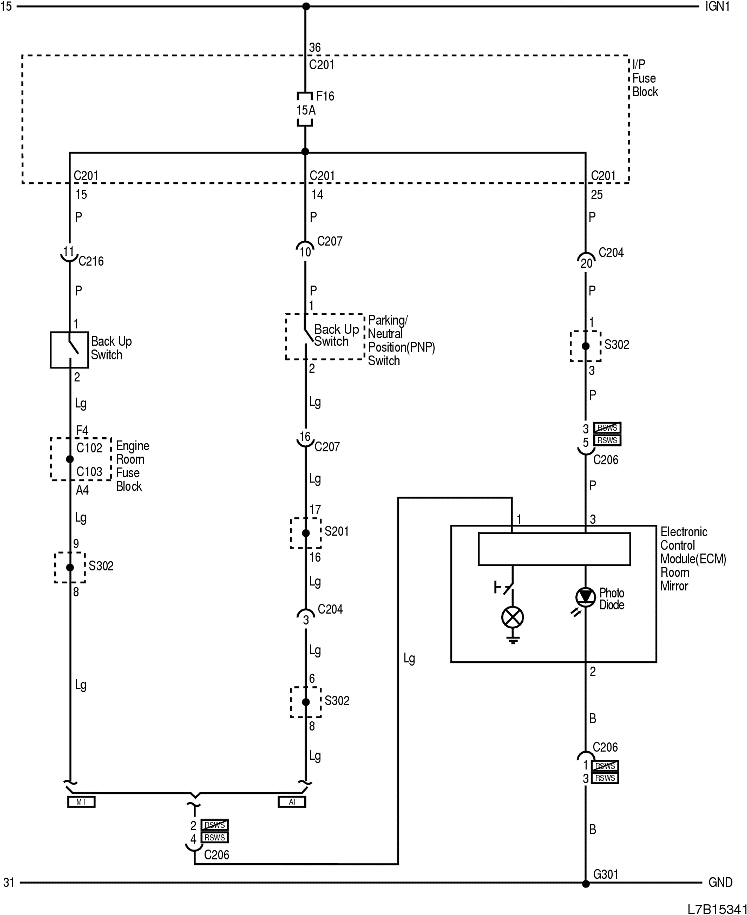

2) ЦЕПЬ ЗЕРКАЛА В САЛОНЕ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 68, серый)	Двигатель - блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С103 (контакт 68, белый)	Кузов - блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
C204 (контакт 22, белый)	Приборная панель - кузов	Коробка разъемов внизу левой передней стойки
С206 (контакт 10, белый)	Крыша - кузов	Возле середины передней стойки водителя
C206 (контакт 18, белый)	Крыша - кузов	Возле середины передней стойки водителя
С207 (контакт 22, белый)	Приборная панель - контроллер КПП	За коленным буфером водителя
C216 (контакт 20, белый)	Двигатель - приборная панель	Возле коробки разъемов внизу правой передней стойки
G303	Кузов	Возле задней полки левой задней стойки

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П КРЫША

г. КОНТАКТНАЯ КОЛОДКА

S201

S302
