14. OUTSIDE REAR VIEW MIRROR (OSRVM)
1) LEFT/RIGHT, UP/DOWN ADJUST CIRCUIT

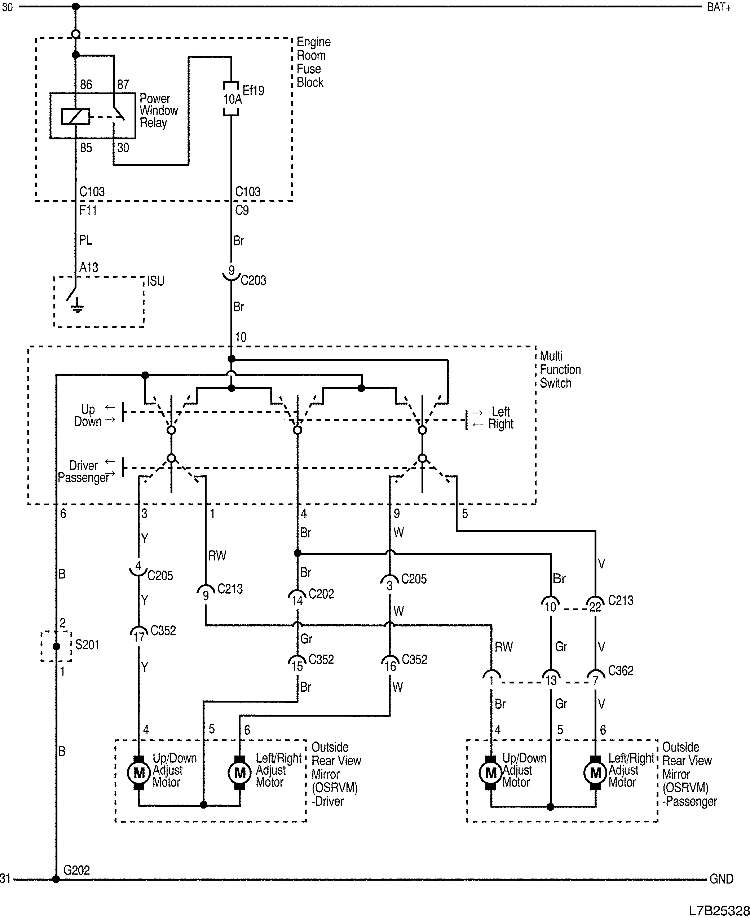

1-1) CIRCUIT WITHOUT POWER FOLDING
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C203 (16 Pin, Yellow) |
IP - Body |
Connector box at the bottom of left A pillar |
| C205 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C213 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| C352 (18 Pin, White) |
Body - Driver Door |
At the bottom of driver A pillar |
| C362 (18 Pin, White) |
Body - Passenger Door |
At the bottom of passenger A pillar |
| G202 |
IP |
Left bottom of IP center molding |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

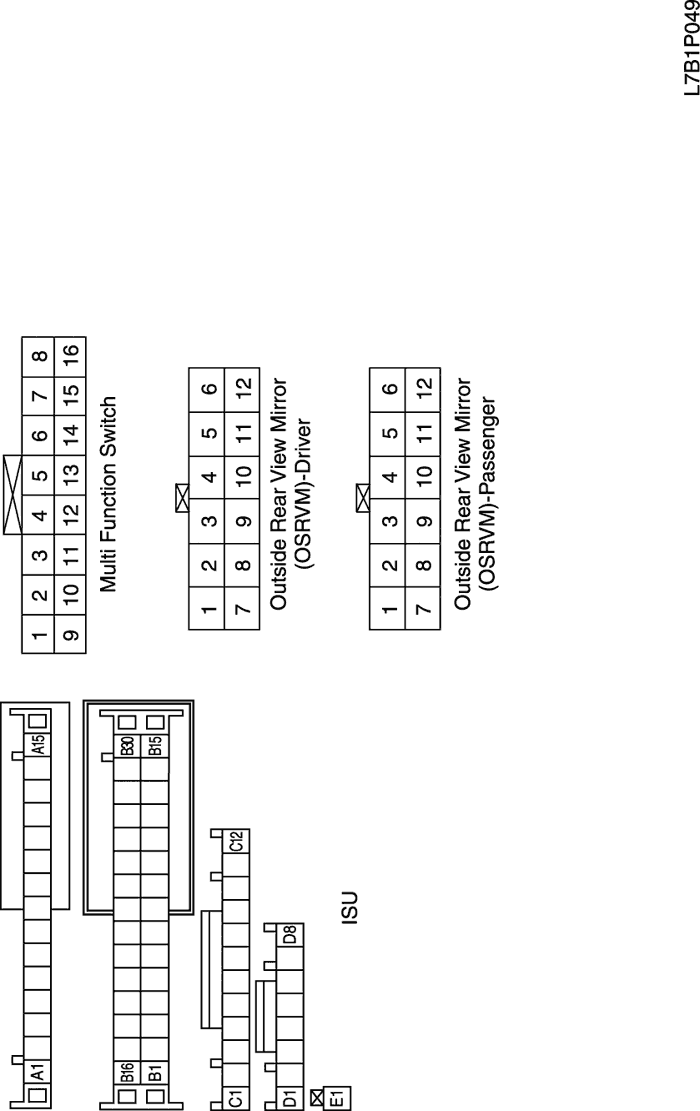

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201

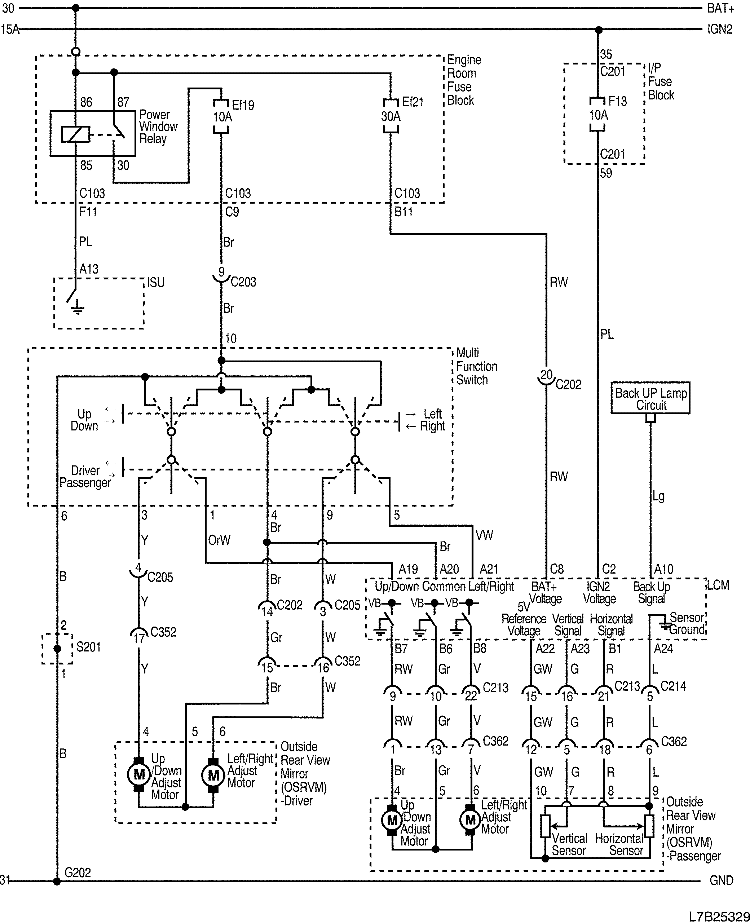

1-2) CIRCUIT WITH POWER FOLDING
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP－I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C203 (16 Pin, Yellow) |
IP - Body |
Connector box at the bottom of left A pillar |
| C205 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C213 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| C214 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| C352 (18 Pin, White) |
Body - Driver Door |
At the bottom of driver A pillar |
| C362 (18 Pin, White) |
Body - Passenger Door |
At the bottom of passenger A pillar |
| G202 |
IP |
Left bottom of IP center molding |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

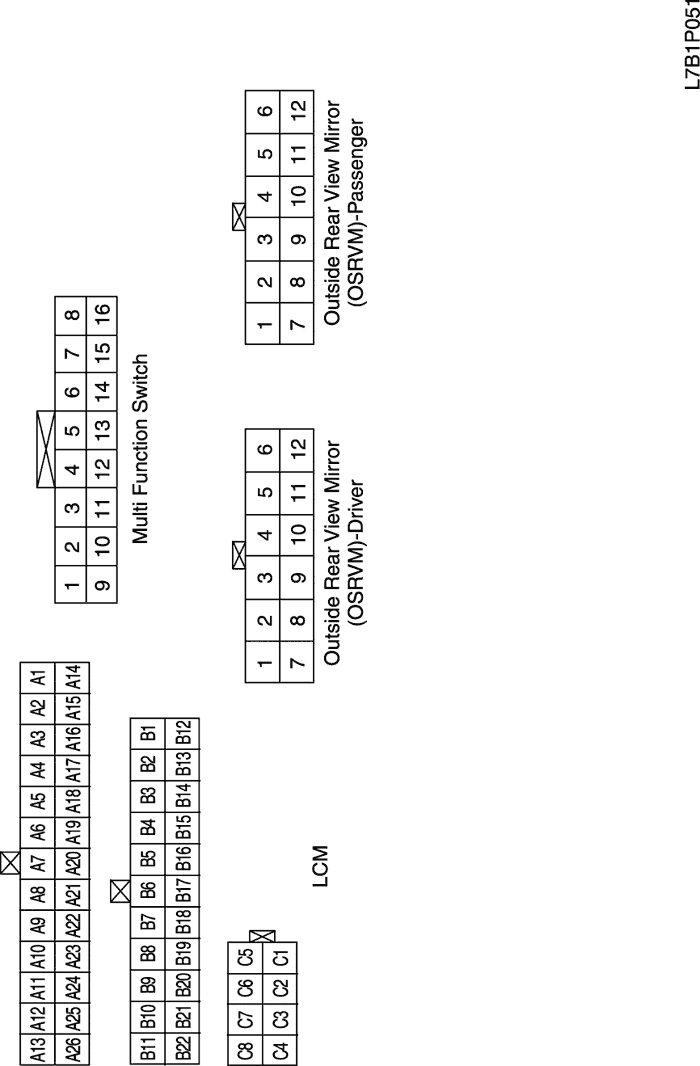

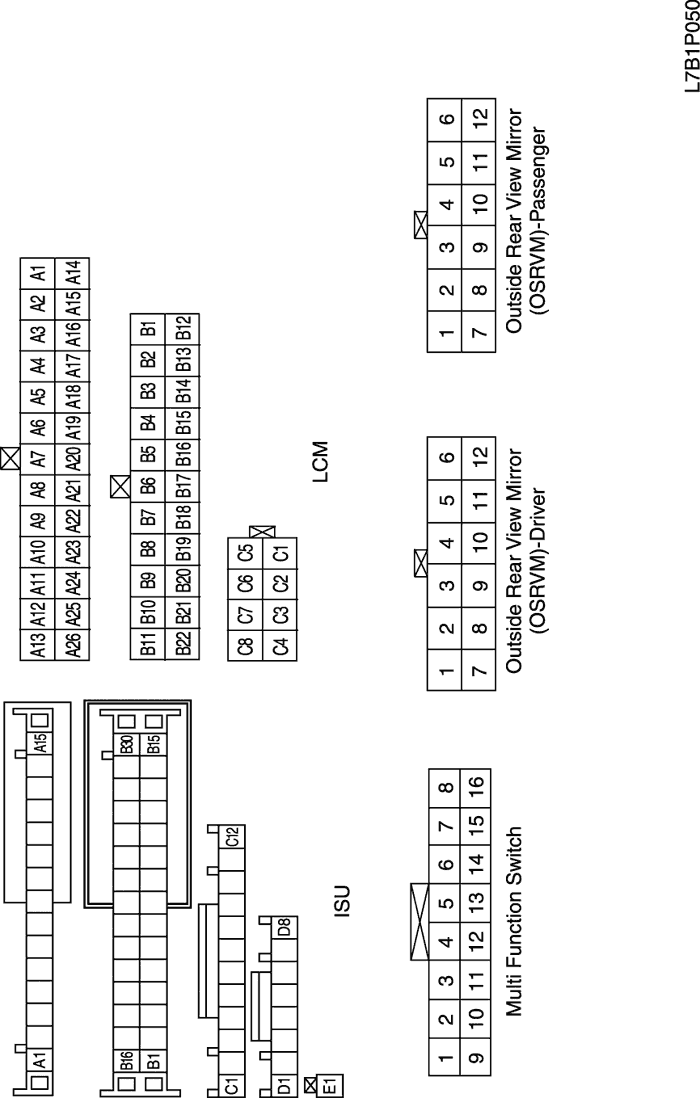

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201

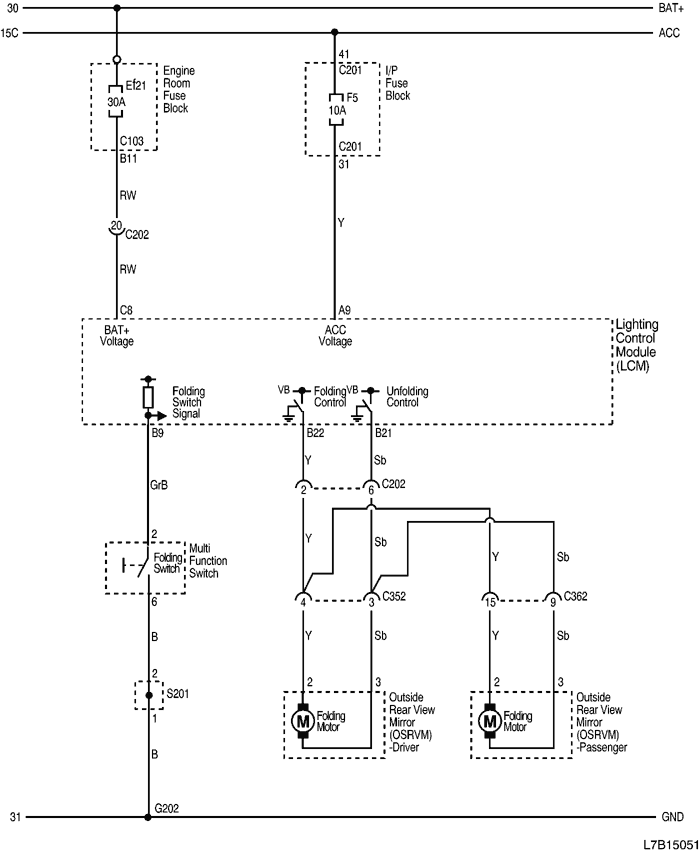

2) POWER FOLDING CONTROL CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C352 (18 Pin, White) |
Body - Driver Door |
At the bottom of driver A pillar |
| C362 (18 Pin, White) |
Body - Passenger Door |
At the bottom of passenger A pillar |
| G202 |
IP |
Left bottom of IP center molding |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201
