5. FULL AUTOMATIC TEMPERATURE CONTROL (FATC)

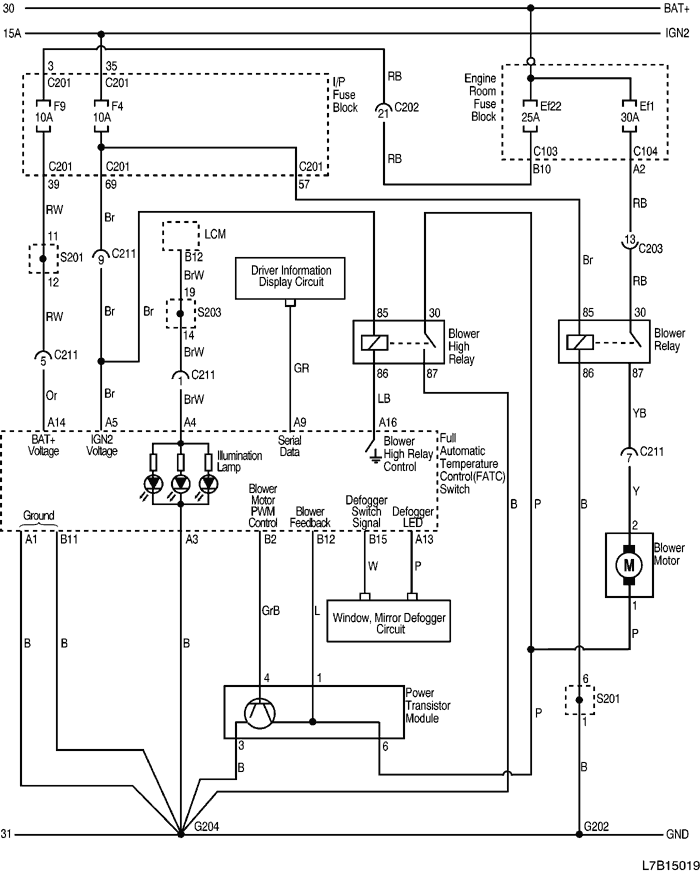

1) POWER, GROUND, BLOWER MOTOR CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C104 (8 Pin, Gray) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillar |
| C203 (16 Pin, Yellow) |
IP - Body |
Connector box at the bottom of left A pillar |
| C211 (15 Pin, White) |
IP - A/C |
Behind the glove box |
| G202 |
IP |
Left bottom of IP center molding |
| G204 |
A/C |
Right bottom of IP center molding |

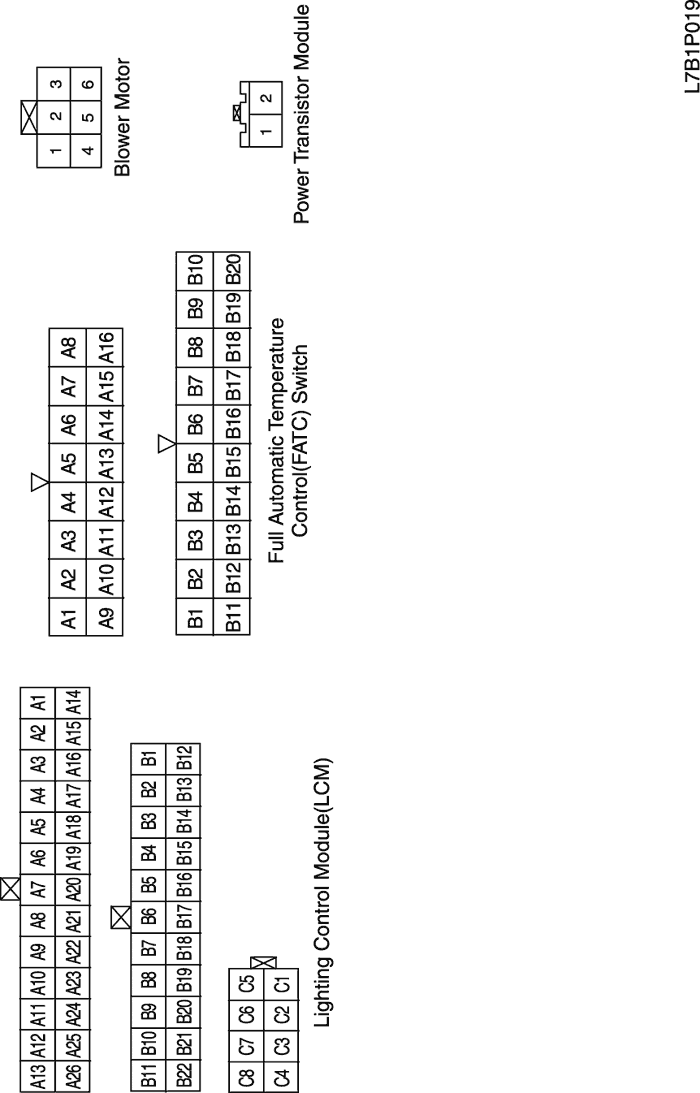

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201

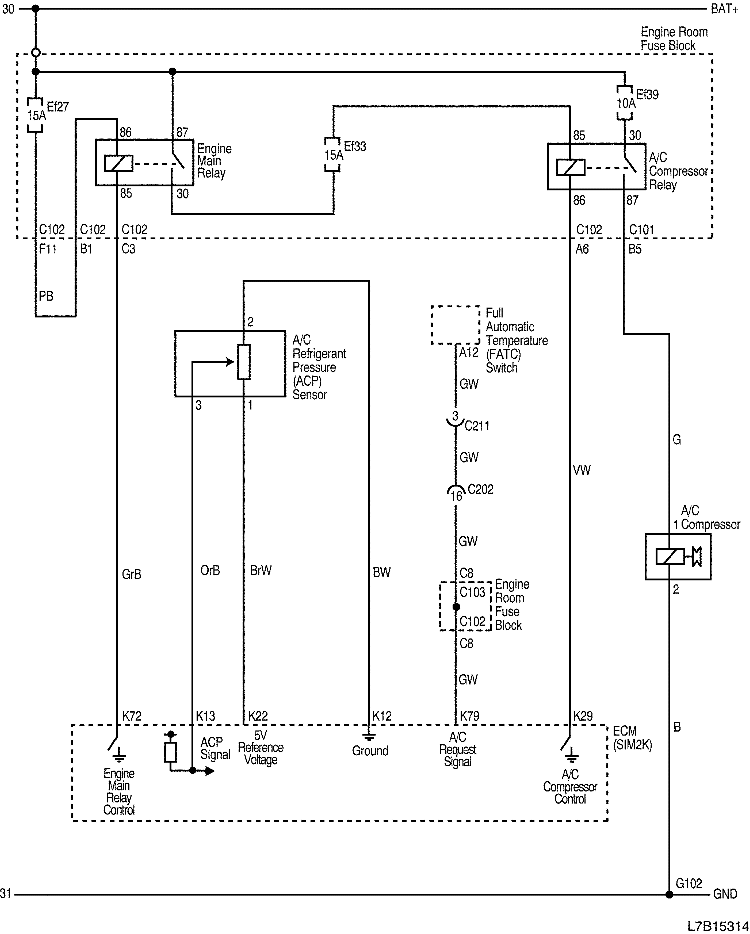

2) A/C COMPRESSOR CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (68 Pin, Black) |
Front - Engine room fuse block |
Engine room fuse block |
| C102 (68 Pin, Gray) |
Engine - Engine room fuse block |
Engine room fuse block |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillar |
| C211 (15 Pin, White) |
IP - A/C |
Behind the glove box |
| C218 (15 Pin, White) |
Engine - Body |
Connector box at the bottom of right A pillarr |
| C404 (12 Pin, White) |
Body - Fuel Pump |
Under the center of rear crossmember |
| G102 |
Front |
Behind right head lamp |

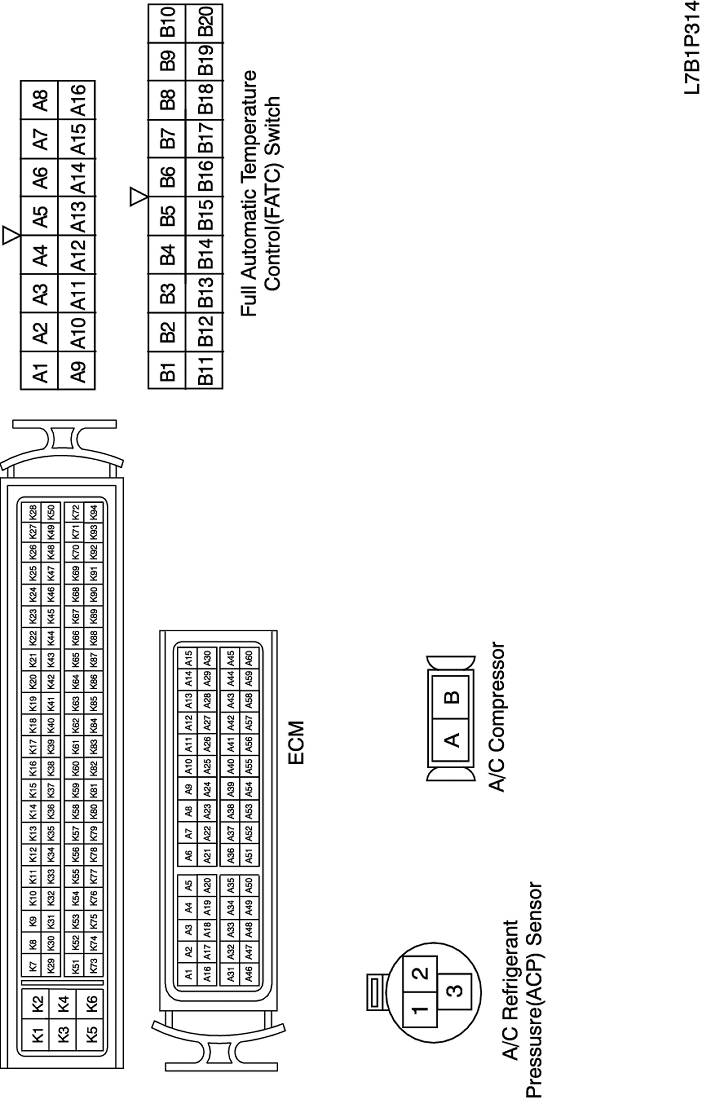

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

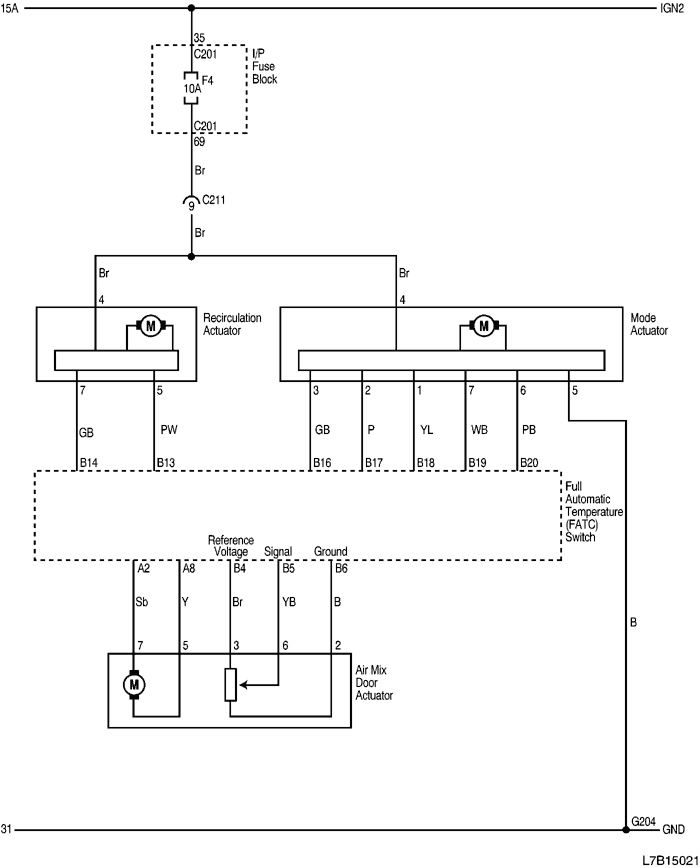

3) RECIRCULATION ACTUATOR, MODE ACTUATOR AND AIR MIX DOOR ACTUATOR CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C211 (15 Pin, White) |
IP - A/C |
Behind the glove box |
| G204 |
A/C |
Right bottom of IP center molding |

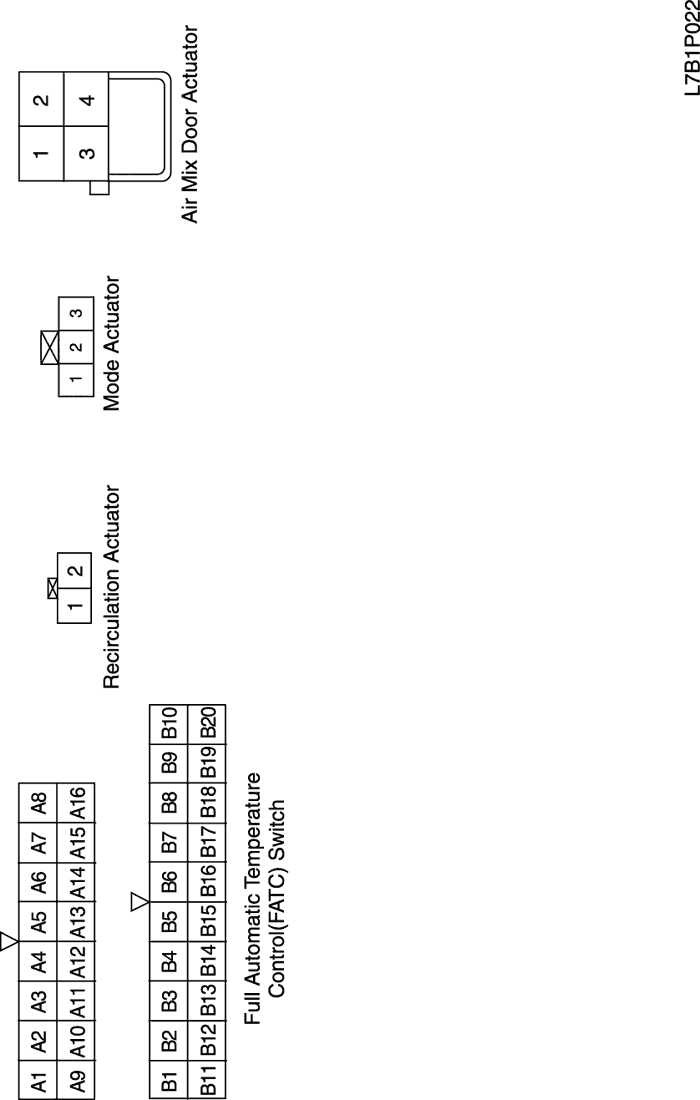

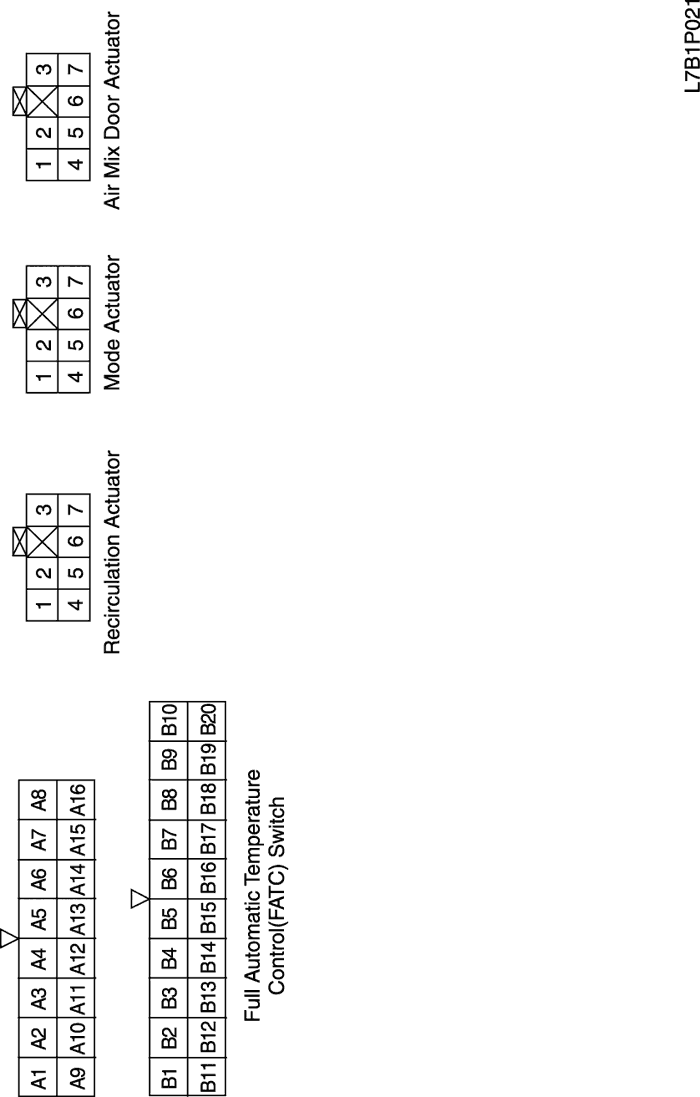

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

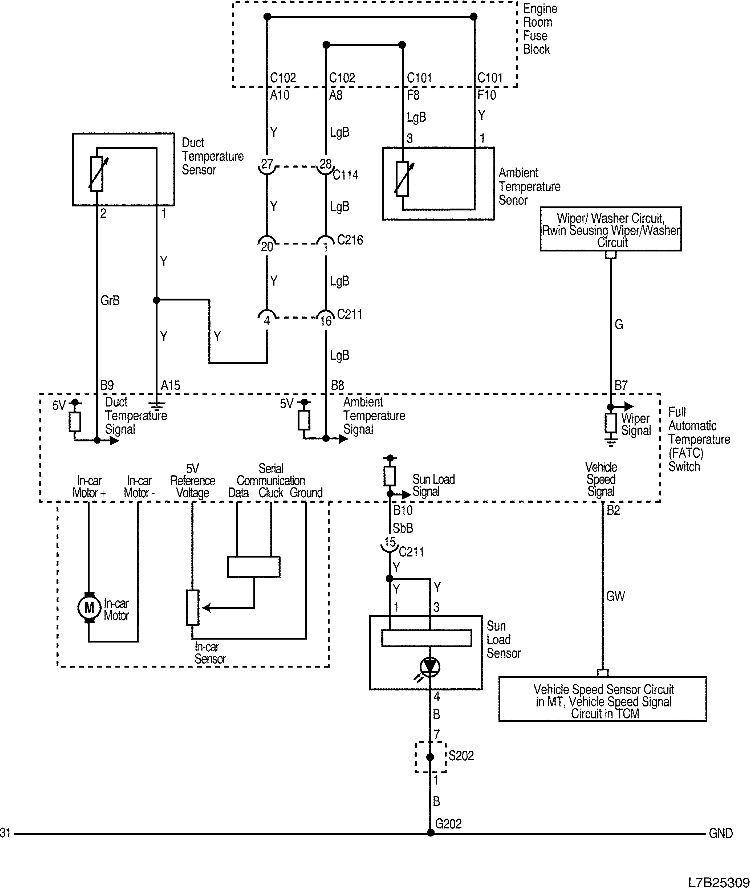

4) FATC SENSOR CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (68 Pin, Black) |
Front - Engine room fuse block |
Engine room fuse block |
| C102 (68 Pin, Gray) |
Engine - Engine room fuse block |
Engine room fuse block |
| C114 (36 Pin, Black) |
Engine Extension - Engine |
Behind engine room fuse block |
| C211 (15 Pin, White) |
IP - A/C |
Behind the glove box |
| C216 (20 Pin, White) |
Engine - IP |
Near the Connector box at the bottom of right A pillar |
| G202 |
IP |
Left bottom of IP center molding |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202

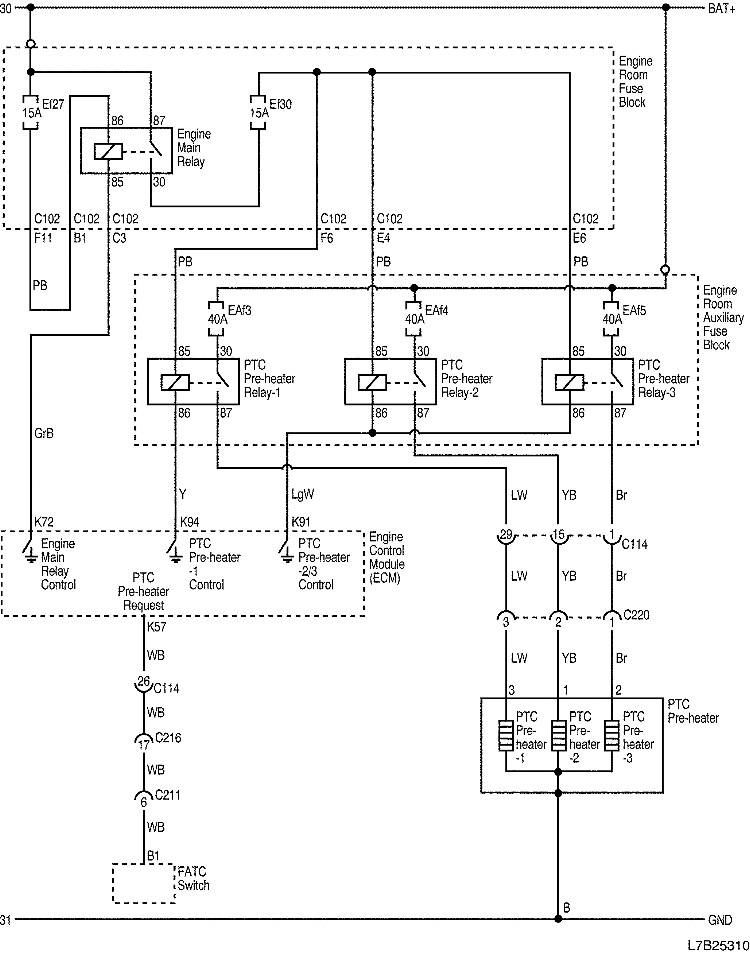

5) PTC PRE-HEATER CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (68 Pin, Gray) |
Engine - Engine room fuse block |
Engine room fuse block |
| C114 (36 Pin, Black) |
Engine Extension - Engine |
Behind engine room fuse block |
| C211 (15 Pin, White) |
IP - A/C |
Behind the glove box |
| C216 (20 Pin, White) |
Engine - IP |
Near the Connector box at the bottom of right A pillar |
| C220 (4 Pin, White) |
Engine - Body |
Connector box at the bottom of right A pillarr |

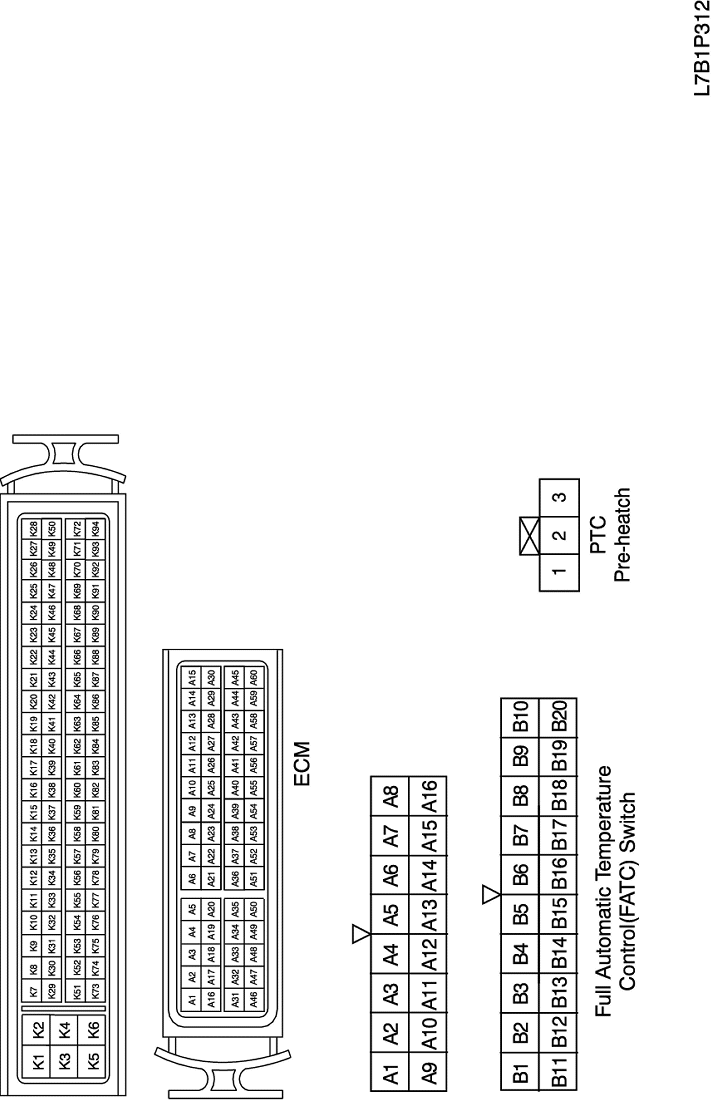

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
