8. ABS (ANTI-LOCK BRAKE SYSTEM)

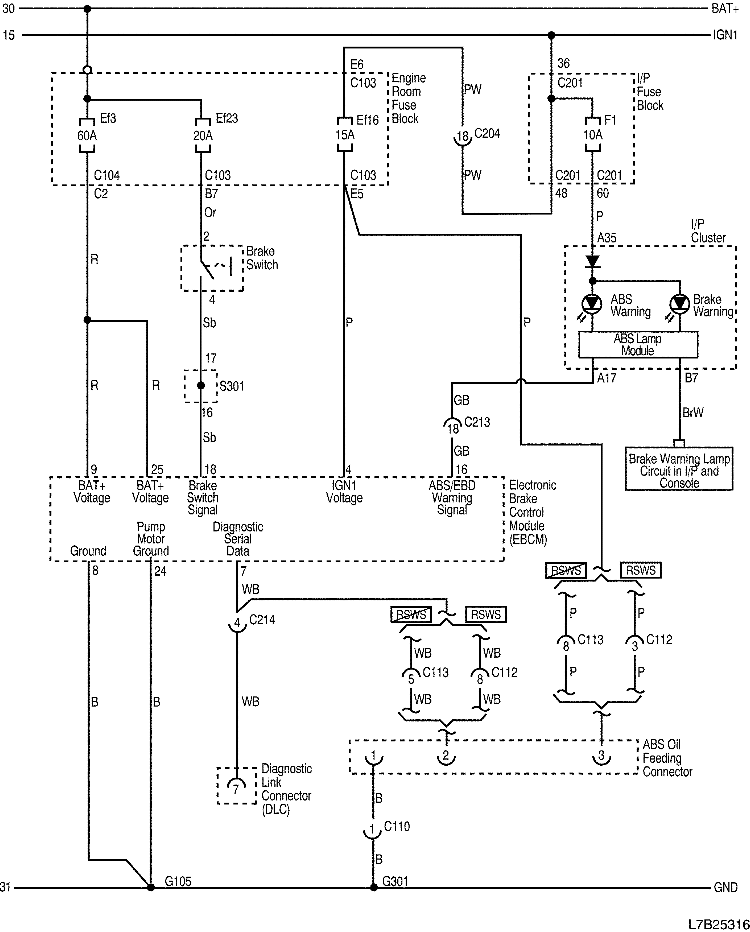

1) POWER, GROUND, WARNING LAMP, SWITCH AND DIAGNOSTIC CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C104 (8 Pin, Gray) |
Body - Engine room fuse block |
Engine room fuse block |
| C110 (4 Pin, Gray) |
Body - Body Sub |
Beside wiper motor in cowl panel |
| C112 (8 Pin, Gray) |
Body - Body Sub |
Beside wiper motor in cowl panel |
| C113 (8 Pin, Gray) |
Body - Body Sub |
Beside wiper motor in cowl panel |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C204 (22 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C213 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| C214 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| G105 |
Body |
Below EBCM |
| G301 |
Body |
On the left crossmember of front floor panel |

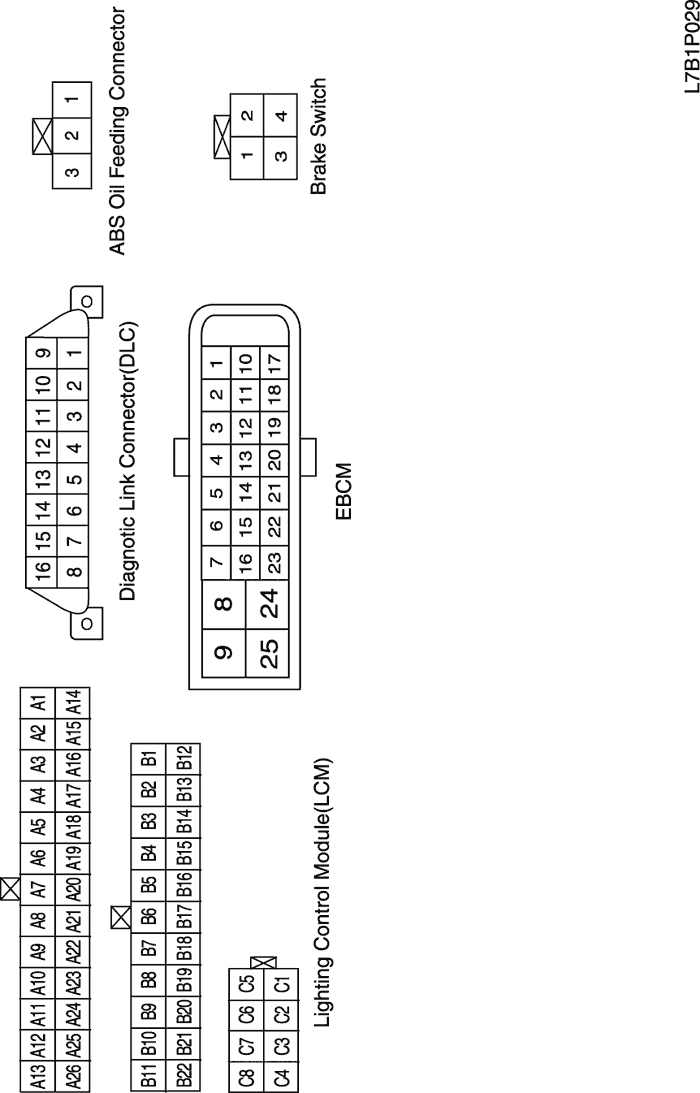

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S301

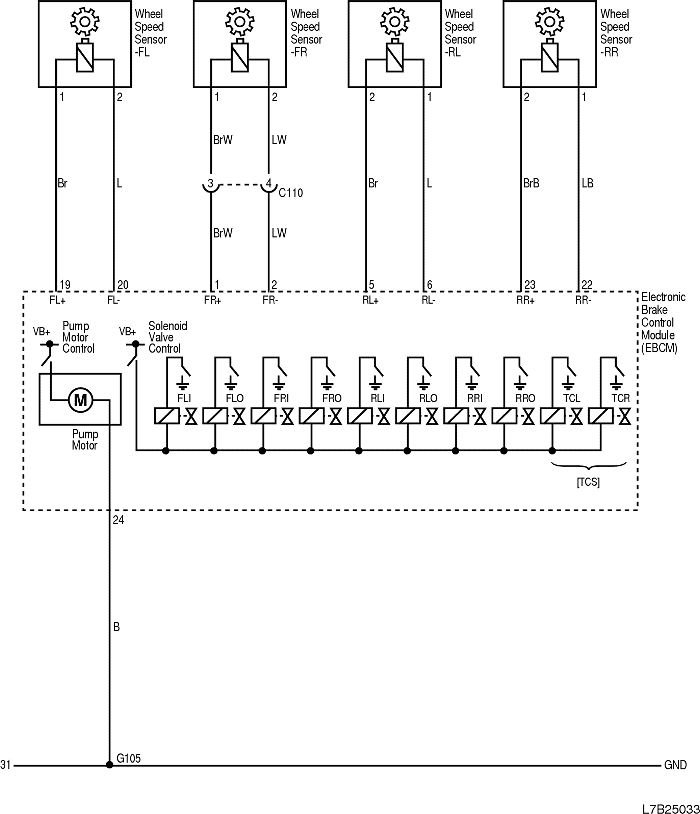

2) WHEEL SPEED SENSOR AND HYDRAULIC MODULATOR VALVE CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C110 (4 Pin, Gray) |
Body - Body Sub |
Beside wiper motor in cowl panel |
| G105 |
Body |
Below EBCM |

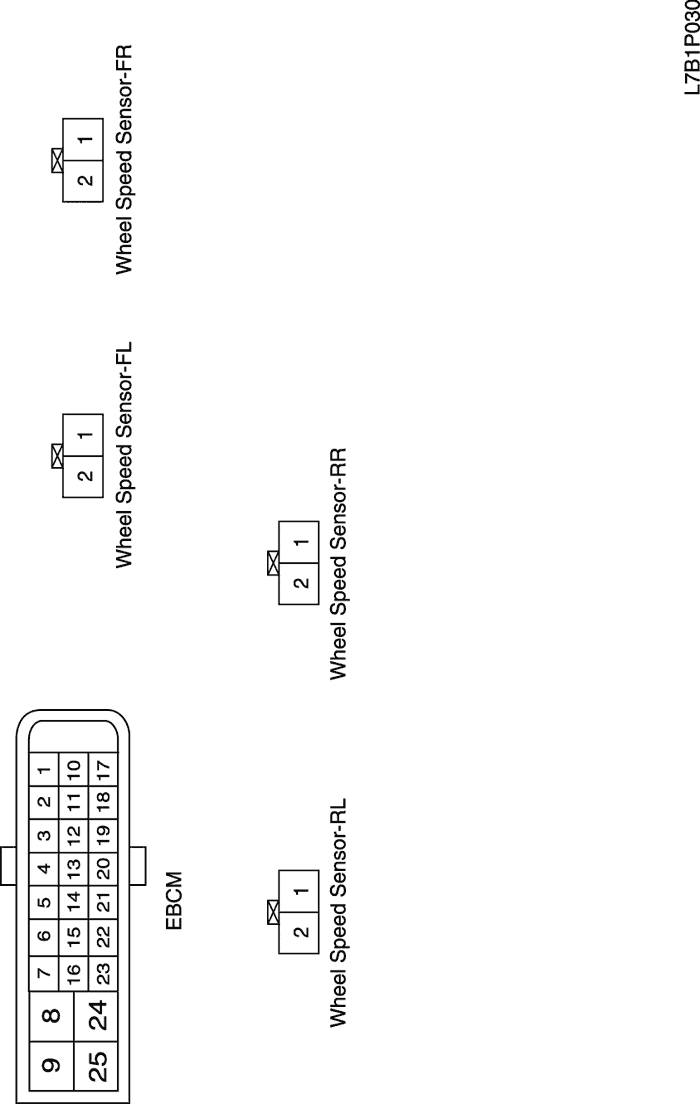

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

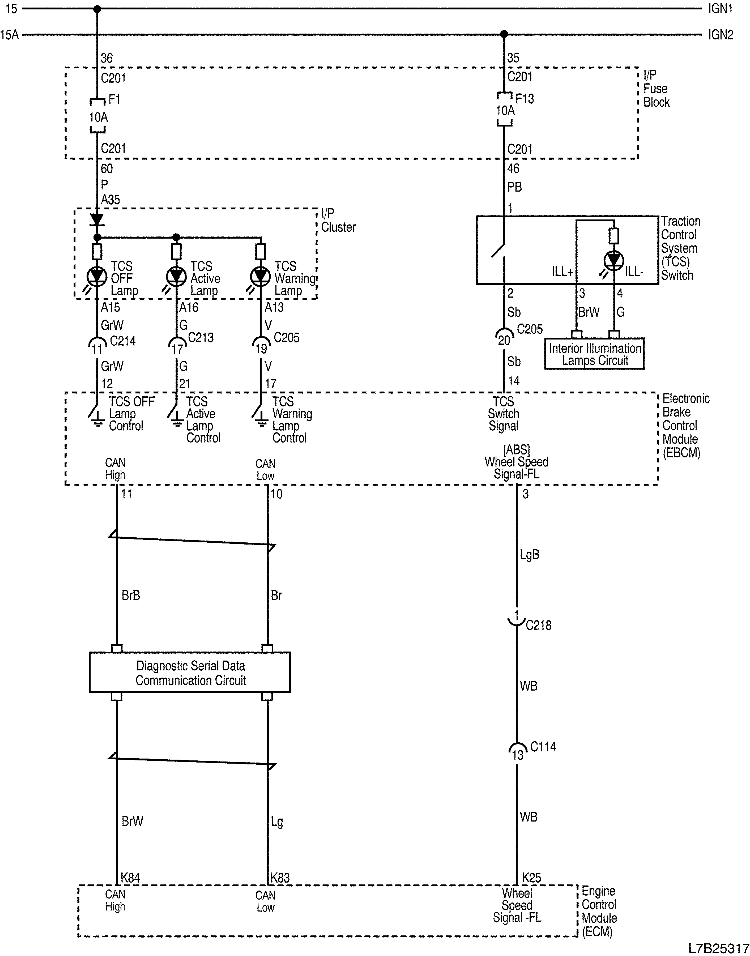

3) TCS SWITCH, WARNING AND INDICATOR LAMP AND DATA COMMUNICATION CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C114 (36 Pin, Black) |
Engine Extension - Engine |
Behind engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C205 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillar |
| C213 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| C214 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| C216 (20 Pin, White) |
Engine - IP |
Near the Connector box at the bottom of left A pillar |
| C218 (15 Pin, White) |
Engine - Body |
Connector box at the bottom of left A pillarr |

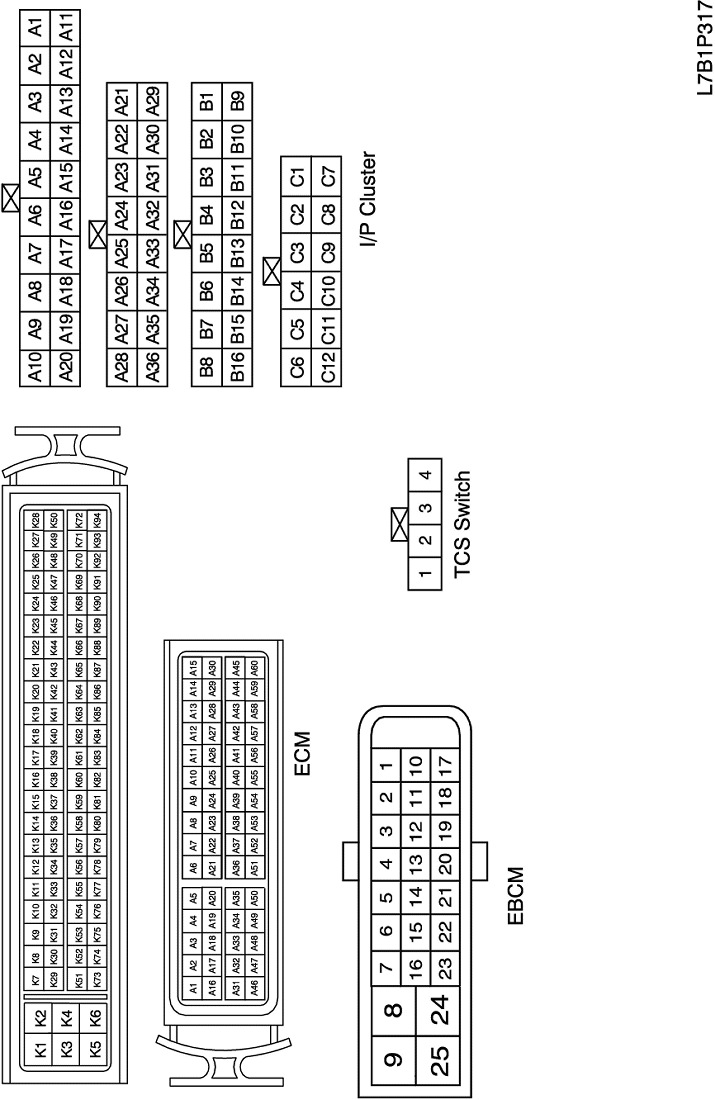

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
