Расположение узлов и агрегатов в моторном отсеке автомобиля Шевроле Авео Т250 с моторами 1.2л и 1.4л (B12D и G14D)
Внимание! Отключите отрицательный кабель батареи перед снятием или установкой любых электрических узлов или при возможном контакте инструментов или оборудования с оголенными электрическими клеммами. Отключение кабеля поможет избежать травм и механических повреждений автомобиля. Зажигание должно быть заблокировано, если не указано иное.
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

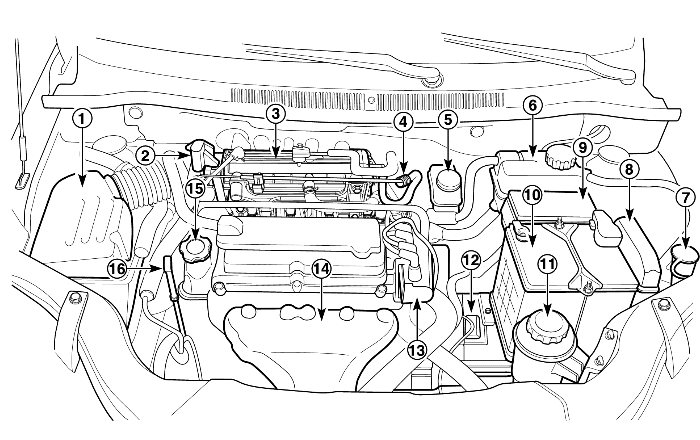

Моторный отсек — 1,2 л DOHC — B12D
- Фильтр воздухоочистителя
- Корпус дроссельной заслонки
- Впускной коллектор
- Кабель акселератора
- Бачок для тормозной жидкости
- Бачок для охлаждающей жидкости двигателя
- Бачок с жидкостью для омывателя
- Контроллер ЭСУД
- Коробка предохранителей
- Аккумулятор
- Бачок для жидкости рулевого управления с гидроусилителем
- коробка передач
- Катушка зажигания системы прямого зажигания
- Выпускной коллектор
- Крышка горловины для заливки моторного масла
- Щуп для измерения уровня масла

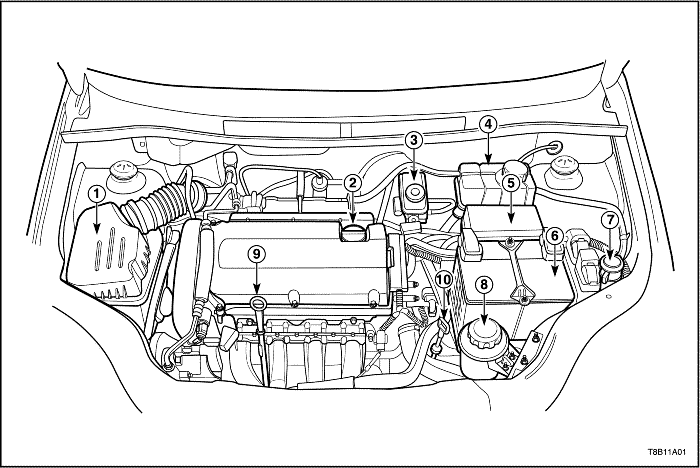

Моторный отсек — 1,4 л DOHC — G14D
- Фильтр воздухоочистителя
- Крышка горловины для заливки моторного масла
- Бачок для тормозной жидкости
- Бачок для охлаждающей жидкости двигателя
- Коробка предохранителей
- Аккумулятор
- Бачок с жидкостью для омывателя
- Бачок для жидкости рулевого управления с гидроусилителем
- Щуп для измерения уровня моторного масла
- Щуп для измерения уровня масла в КПП
