1. СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ
1) ЦЕПЬ АККУМУЛЯТОРНОЙ БАТАРЕИ, ЗАМКА ЗАЖИГАНИЯ, СТАРТЕРА, ГЕНЕРАТОРА И ПЕРЕКЛЮЧАТЕЛЯ ПАРКОВКИ/НЕЙТРАЛИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 32, черный) | Двигатель — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 20, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) | Приборная панель — двигатель | Верхняя часть пространства для ног водителя |
| С206 (контакт 10, белый) | Контроллер КПП — приборная панель | Под контроллером КПП |
| С209 (контакт 4, белый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| G103 | Аккумуляторная батарея | Под контроллером ЭСУД |
| G104 | Аккумуляторная батарея | Рядом со стартером |

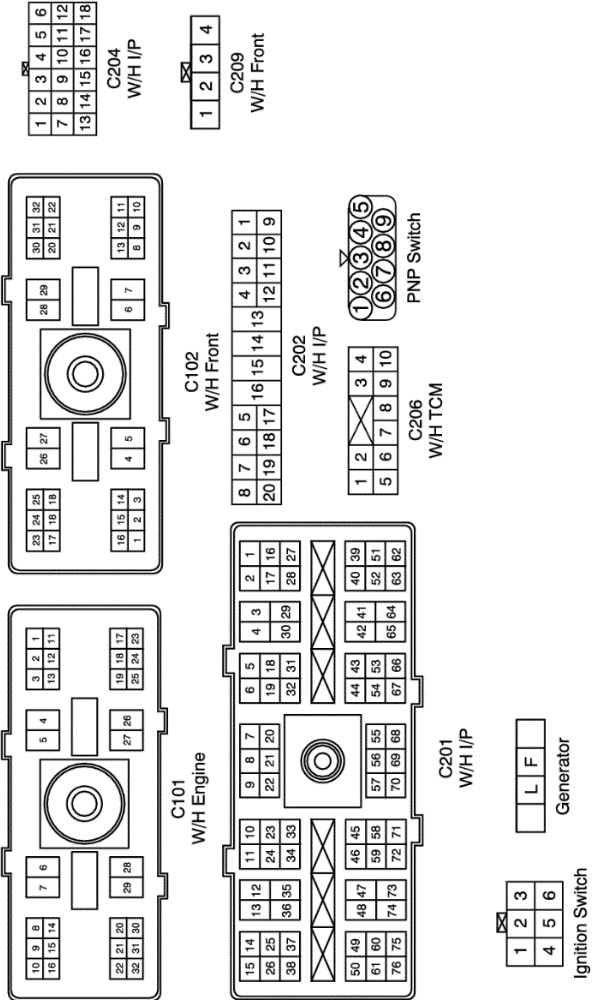

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ДВИГАТЕЛЬ — SIRIUS D42R
- — HV-240
- — MR-140
