ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ
1) ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ — СЕДАН
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С211 (контакт 15, желтый) | Передняя часть — пол | Под левой передней стойкой |
| С212 (контакт 11, синий) | Приборная панель — пол | Под левой передней стойкой |
| С401 (контакт 4, белый) | Задняя дверь — пол | Под левой задней стойкой |
| С404 (контакт 4, белый) | Задняя откидная дверь — удлинитель задней откидной двери | Под задней дверью с левой стороны |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |

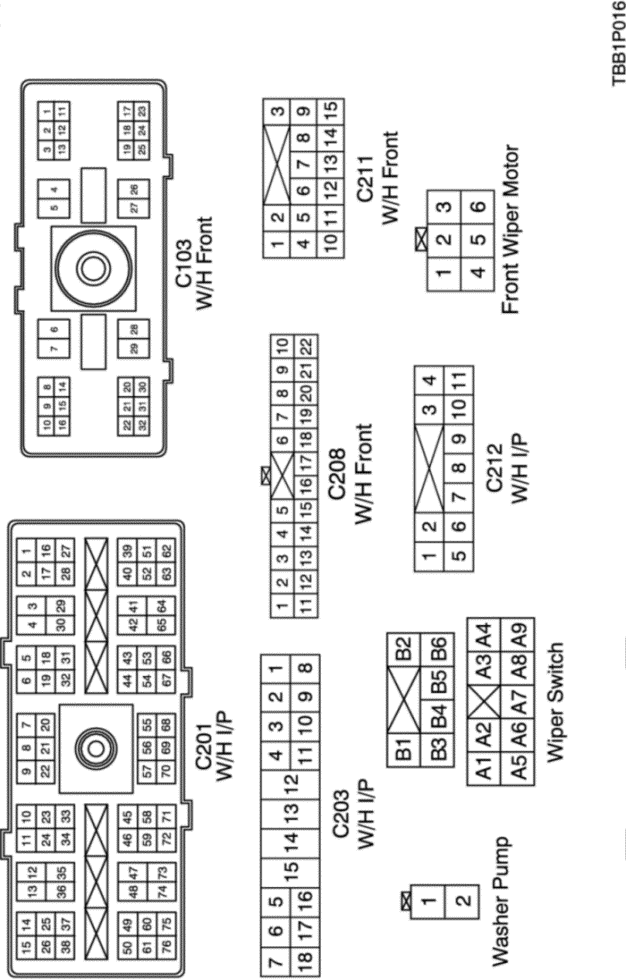

УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
2) ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ — СЕДАН : GMM
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С211 (контакт 15, желтый) | Передняя часть — пол | Под левой передней стойкой |
| С212 (контакт 11, синий) | Приборная панель — пол | Под левой передней стойкой |
| С401 (контакт 4, белый) | Задняя дверь — пол | Под левой задней стойкой |
| С404 (контакт 4, белый) | Задняя откидная дверь — удлинитель задней откидной двери | Под задней дверью с левой стороны |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
3) ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ — ХЕТЧБЕК (БЕЗ ПРЕРЫВИСТОГО РЕЖИМА)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С211 (контакт 15, желтый) | Передняя часть — пол | Под левой передней стойкой |
| С212 (контакт 11, синий) | Приборная панель — пол | Под левой передней стойкой |
| С401 (контакт 4, белый) | Задняя дверь — пол | Под левой задней стойкой |
| С404 (контакт 4, белый) | Задняя откидная дверь — удлинитель задней откидной двери | Под задней дверью с левой стороны |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
4) ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ — ХЕТЧБЕК (БЕЗ ПРЕРЫВИСТОГО РЕЖИМА) : GMM
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С211 (контакт 15, желтый) | Передняя часть — пол | Под левой передней стойкой |
| С212 (контакт 11, синий) | Приборная панель — пол | Под левой передней стойкой |
| С401 (контакт 4, белый) | Задняя дверь — пол | Под левой задней стойкой |
| С404 (контакт 4, белый) | Задняя откидная дверь — удлинитель задней откидной двери | Под задней дверью с левой стороны |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
5) ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ — ХЕТЧБЕК (С ПРЕРЫВИСТЫМ РЕЖИМОМ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С211 (контакт 15, желтый) | Передняя часть — пол | Под левой передней стойкой |
| С212 (контакт 11, синий) | Приборная панель — пол | Под левой передней стойкой |
| С401 (контакт 4, белый) | Задняя дверь — пол | Под левой задней стойкой |
| С404 (контакт 4, белый) | Задняя откидная дверь — удлинитель задней откидной двери | Под задней дверью с левой стороны |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
