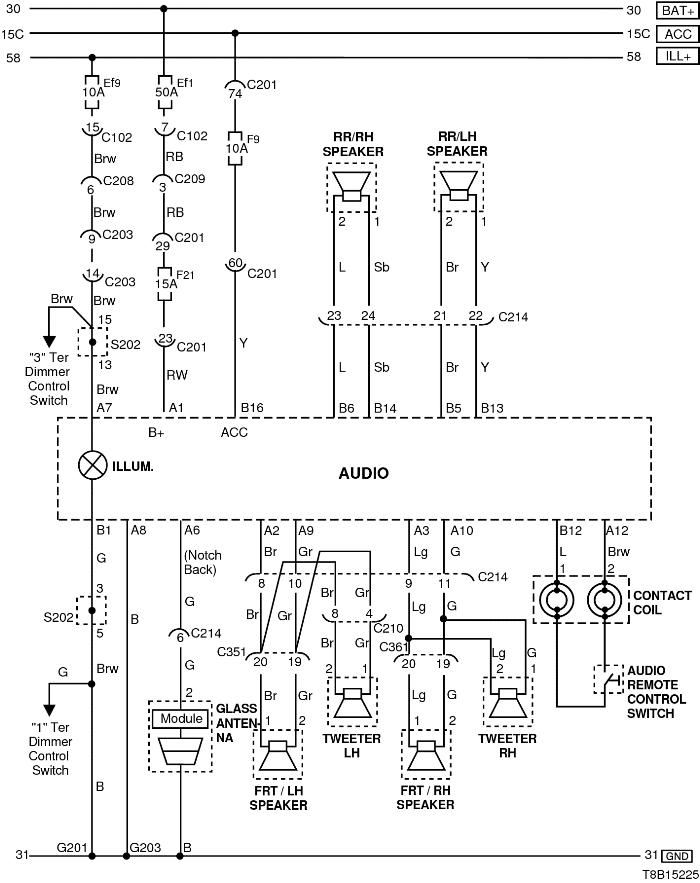

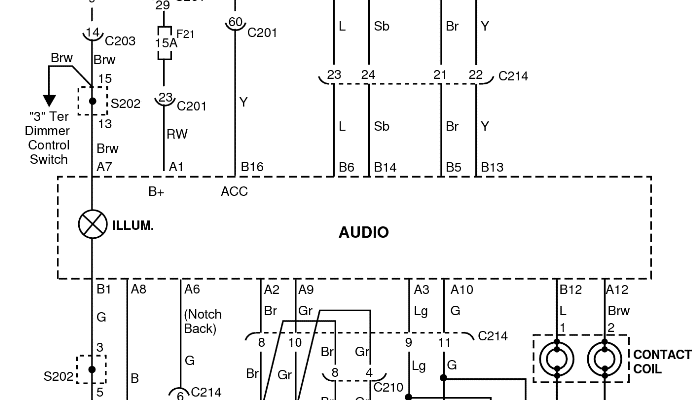

ЦЕПЬ АУДИОСИСТЕМЫ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С209 (контакт 4, белый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С214 (контакт 24, черный) | Приборная панель — пол | Под левой передней стойкой |
| С351 (контакт 29, белый) | Пол — передняя левая дверь | Под левой передней стойкой |
| С361 (контакт 29, белый) | Пол — передняя правая дверь | Под правой передней стойкой |
| S202 | Приборная панель | За поперечной рулевой тягой с левой стороны |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
| G203 | Приборная панель | Под пепельницей |

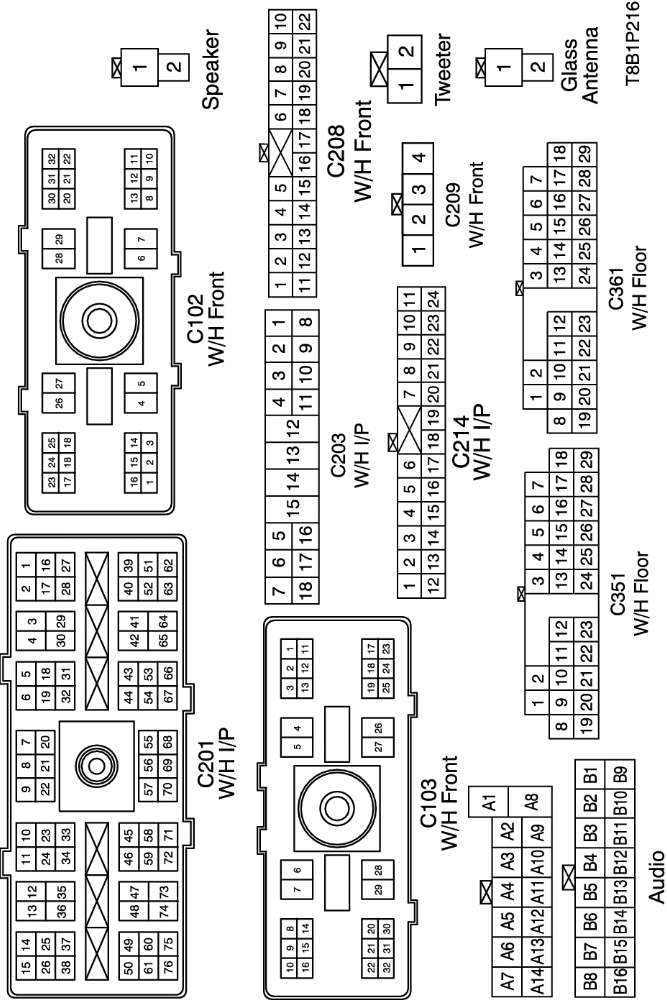

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПОЛ
- Ж/П ПЕРЕДНЯЯ ДВЕРЬ
г. КОНТАКТНАЯ КОЛОДКА
S202
