Не включается кондиционер и обогрев заднего стекла Лачетти

Плата блока управления климатической установкой Лачетти Ремонт Шевроле Лачетти

Если у Вашего Лачетти не включается кондиционер или обогрев заднего стекла, а может и всё вместе, тогда эта страница поможет Вам быстро это исправить своими руками.

Эта проблема неизбежно возникает через несколько лет эксплуатации Шевроле Лачетти.

Вся проблема данной неисправности заключается в крайне низком качестве пайки на плате управления климатической установкой.

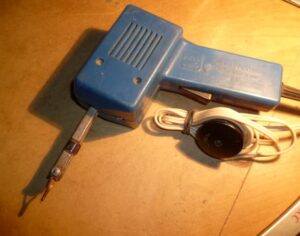

Сложного в этом ремонте особо ничего нет. Если когда-нибудь видели паяльник, тогда справитесь без проблем. У меня на это уходит не больше часа времени.

Ремонт кнопки кондиционера Лачетти

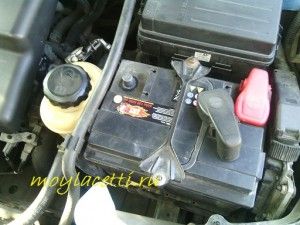

1. Снимаем “минусовую” клемму аккумуляторной батареи

Снимаем "минусовую" клемму аккумуляторной батареи Лачетти

2. Откручиваем пять саморезов и снимаем перчаточный ящик (бардачок). Это подробно описано в этой статье.

3. Перед нами окажется тросик привода регулятора температуры в салоне. Его необходимо отсоединить в местах, показанных на фото

тросик привода регулятора температуры в салоне Лачетти

Делается это так:

– сначала пальцем отгибаем “флажок”

Пальцем отгибаем "флажок"

– затем плоской отверткой аккуратно сдвигаем колечко с крепления и оно легко снимается

Отверткой аккуратно сдвигаем колечко с крепления

4. Теперь переходим на водительское место и заглядываем под руль, справа от педалей находим такой же трос

Трос привода

Отсоединяем его аналогично первому.

5. Берём обычный нож или что-то похожее и обматываем слегка лезвие тканью. Просовываем его в щель консоли справа от кнопки включения аварийной сигнализации. Опуская нож вниз, отщелкиваем постепенно все защелки справа и аналогично слева. Это не трудно.

Наблюдаем такую картину

Снятие консоли Лачетти

Отключаем колодки проводов и аккуратно снимаем консоль вместе с тросиками с автомобиля.

6. Отвинчиваем четыре самореза и снимаем блок управления с рамки консоли

Блок управления климатической установкой

7. Отщелкивая защелки по периметру блока управления, снимаем заднюю крышку. Получается вот что

Блок управления со снятой задней крышкой

8. Сразу бросились в глаза трещины по пайке. Их очень много, поэтому лучше пропаять все места пайки. Это будет быстрее, чем просматривать все ненадёжные места. На этом можно и остановиться, но лучше снять плату и пропаять для гарантии с другой стороны тоже. Для этого отвинчиваем пять небольших винтов. Отвёрткой поддеваем клавиши кнопок и снимаем их. Теперь плата легко снимется.

Плата блока управления климатической установкой Лачетти

Не потеряйте пружину и медное кольцо, показанное на фото! Смазку не трогайте!

9. Пропаиваем все места с этой стороны и собираем всё в обратной последовательности.

Перед монтажом консоли на место необходимо извлечь крепёжные скобы из посадочных мест

Крапление консоли Лачетти

вот так они выглядят

Скобы крепления консоли Лачетти

Одеваем их на рамку консоли

Одеваем скобы на рамку консоли

Затем подключаем разъемы проводки и аккуратно защелкиваем консоль. Подключаем тросики и монтируем перчаточный ящик на место.

Подключаем клемму аккумулятора и наслаждаемся прекрасной работой кнопок.

Берегите себя и удачи на дорогах!

По теме:

Не работает кондиционер Лачетти

Как узнать пробег автомобиля

avataravataravataravatar
Поделиться с друзьями
Андрей

Более 15 лет занимаюсь автодиагностикой. И стараюсь делиться своим опытом на страницах этого сайта. Главная задача хорошего диагноста - выявить неисправность даже не заглядывая под капот и не откручивая ни одной гайки.

Оцените автора
Добавить комментарий

  1. Витаха

    Сегодня сам занялся этой проблемой,но все дорожки целые,прозванивал их мультиметром,наверне дело в самих кнопках:-(

    1. Андрей автор

      А места пайки пропаяли? И ничего не изменилось?

  2. Витаха

    Сегодня еще разок разобрал,и просмотрел пайку под увеличителем,были микротрещенны,пропоял,все гуд,работает,вот только кнопка ррецеркуляции через раз,пришлось ее поменять,окозалось найти такую кнопку у меня в городе проблема,потому поставил похожую,чуть помучался но всетаки работает!
    Спасибо огромное Андрей,за ваш фотоотчет по этой проблемме,очень пригодился!!!

    1. Андрей автор

      Очень рад, что у Вас всё получилось. И очень рад, что хоть немного Вам помог. Удачи и оставайтесь с нами!

  3. Влад

    Очень кстати Ваш подробный обзор! Год уже мучаюсь с этой платой, обогрев зеркал то работает то нет…и самое главное не включается именно когда мороз или дождь. Вот потеплее будет займусь. Давно бы разобрал, но где-то читал что эти тросики тяжело отсоединить. Ну теперь, благодаря Вам, сам всё сделаю. Спасибо, добрый человек!

    1. Андрей автор

      Спасибо, Влад, за оценку моего труда! Очень приятно! На самом деле там всё очень просто, если знаешь, что делаешь.
      Данная процедура Вам поможет 100%.
      Я тоже в своё время побаивался связываться с этими тросиками и всем остальным, а сейчас это делаю для всех с закрытыми глазами.
      Всё у Вас получится и будет всё хорошо.
      Регистрируйтесь в нашем сообществе и оставайтесь с нами! Может тоже кому-то поможете советом или узнаете для себя что-то новое. Мира и удачи!

  4. Рустам

    Доброго времени суток, Андрей!
    Спасибо Вам большое за Ваш труд и помощь!
    Сегодня пропаял плату кондиционера и все заработало)
    Сначала боялся пропаивать,но потом наловчился и все сделал- когда собирал обратно все были опасения, что моя неопытность в пайке скажется на итоге.
    И еще момент: у меня возникли трудности со снятием тросиков-особенно с водительской стороны-все-таки не так легко это было как Вы говорили))

    у меня к Вам вопрос, вдруг, знаете в чем причина. У меня штатная аудиосистема blaupunkt и начался хрип в колонках, причем зимой такого не наблюдалось. И если делать музыку громче, в принципе помогает чуть-чуть избавиться от “похрипывания”. Подскажите, сталкивались с такой проблемой?

    1. Андрей автор

      Здравствуйте, Рустам! Спасибо за приятный отзыв!
      С тросиками проблем никогда не было, может отвертка у меня такая))) На самом деле на фото видно, что отвертка с широким лезвием, поэтому всё на самом деле не так сложно. Можно по идее её заменить чем-то на подобие стамески или шпателя. Чтобы прокручивая, одной стороной упирать, а второй сдвигать. Как-то так. В общем, дело в инструменте подходящем. Но главное, что у Вас всё получилось!
      По поводу акустики. Вариантов может быть масса. Когда-нибудь об этом напишу. Для начала нужен ответ на вопрос – все сразу захрипели или по очереди? У меня было по очереди, но за очень короткий промежуток времени. Вся проблема в штатной акустике. Там очень плохое качество проводов от клем до катушки динамика. Это больше проявляется хрипом на низкой и средней громкости. Я для проверки заменил их другим проводом и проблема ушла. Но это “колхоз для проверки”. В итоге, я заменил акустику сначала сзади, а спустя некоторое время и спереди. Такая вот проблема штатной акустики.

  5. Рустам

    Вы знаете,я думаю,что захрипели все разом,просто Машина от брата досталась, сами понимаете,не могу точно сказать,что и когда началось)

    1. Андрей автор

      Я понял. Я бы тогда для начала подключил заведомо исправный динамик вместо любого хрипящего. Как туда долезть написано здесь
      Если работает, значит все динамики под замену, либо “колхозно” отремонтировать.
      А если тоже хрипит, значит начать с проверки “массы” на магнитоле. Затем прозвонить каждый провод на динамики на короткое ( можно от магнитолы отключить все выходы и поочередно подключать, если какой-то дает хрип, значит в проводке этого канала есть проблема.)Как долезть до магнитолы понятно из статьи про эти зловещие кнопки кондиционера Лачетти)))
      Потом уже перепайка конденсаторов и диагностика каскадов (особенно выходного) магнитолы.

  6. Рустам

    Спасибо Вам большое,Андрей, за подробную и четкую инструкцию и за отзывчивость. Хороший Вы человек)
    В скором времени займусь этой проверкой моих способностей))

    1. Андрей автор

      Спасибо за добрые слова! Надеюсь хоть чем-то Вам помог! Напишите потом о ваших успехах. У Вас все получиться. Удачи!)))

    2. Рустам

      Спасибо, хорошо!

  7. Алексей

    Спасибо ОГРОМНОЕ ам за проделанную работу,за ваш сайт.Пропаял и о чудо се три кнопки и 4 скорость вентилятора заработали. :yahoo:

  8. Андрей автор

    Не за что, Алексей! Очень рад, что удалось избавиться от проблемы
    Сделаем Лачик не убиваемой машинкой :yes:
    Быть Добру ;-)

  9. Станислав

    Добрый день, у меня была проблема с кнопкой кондиционера с тех пор как я купил свой лачик в 2012г. кнопка то включалась то нет. Помогало иногда покрутить переключатель вентилятора и кнопка загоралась и все работало, но в последнее время и такой метод уже не помогал. Также начались проблемы с часами тоже начинали работать только после постукиванию по табло. Я прочитал Вашу статью, разобрал посмотрел на платы все вроде в норме ни чего не увидел, все собрал обратно. Но через две недели решил еще раз взглянуть под увеличительным стеклом и блин я обнаружил на шести пайках трещины по котурам. Взял паяльник все запаял заново. Я не поверил когда собрал, все заработало безукоризненно. 5 лет я мучился, а делов было всего на 30 мин. Спасибо за статью, и лупу в руки желающим исправить данный косяк.

  10. Андрей автор

    Добрый день, Станислав!
    Вот и ещё одну машинку подлечили :-)
    Лупа в этой ситуации хороший помощник, но если её нет, то советую перепаять всё для гарантии. Чтобы спать спокойно, так сказать :yes:
    Рад, что решили пятилетнюю проблему.

  11. Олег

    Добрый день!
    Тоже исправил проблему с кнопками кондиционера, рециркуляции и обогрева заднего стекла и зеркал. Конечно с Вашей помощью… Спасибо за науку! Правда чтобы подобраться к левому тросику я снимал подрулевую панель – всё гораздо проще и без гемора! :yahoo:

  12. Андрей автор

    Добрый день, Олег! Спасибо за отзыв и поздравляю с решением проблемы ;-)

  13. Владимир

    Друзья, кто поможет вылечить эту болячку в МСК? Сам с паяльником не дружу :)

  14. Сергей

    Добрый день. Подскажите пожалуйста, если кто знает, какая именно смазка используется на плате блока управления климатической установкой (регулятор скорости под медным кольцом)?
    У меня при разборе ее практически не оказалось. Думаю что туда добавить можно чтобы на сухую не крутилось.

  15. Дмитрий

    Добрый день. Спасибо огромное Андрею за такой монументальный сайт по лаче, и за данную статью в частности. Давно мучился с данной проблемой, сегодня решился и пропаял. Паял первый раз в жизни, и похоже накосячил: кнопки заработали, но при включении вентилятора и нажатии кнопки кондиционера включается кондиционер и габариты(если они выключены). А при выключенном вентиляторе и отжатой кнопке кондиционера, если включаю габариты слышен щелчок муфты включения кондиционера. Диагностика усложняется еще тем что кондиционер не работает, скорее всего проблема в неисправности регулирующего клапана, собственно перед его заменой и понадобилось исправить проблему с “кнопкой”.
    Т.е. похоже что-то при пайке замкнул. Может кто-то подсказать на какие пайки смотреть? Электрическую схему кондиционера (https://moylacetti.com/elektricheskaya-sxema-kondicionera-lacetti/) я нашел, но я в этом полный ноль(

    avatar
  16. Андрей автор

    Дмитрий, приветствую. Это замыкание на цепи ламп подсветки. Нужно внимательно просмотреть пайку от ламп

  17. Владимир

    Подскажите. А если светодиод в кнопке обогрева включается постоянно при нажатии, но сам обогрев работает через раз (даже через 4 раза бывает), может ли быть так, что есть микротрещина? Или и светодиод не должен загораться?

    1. Андрей автор

      Владимир, светодиод может как светиться, так и нет. Это зависит от того, в какой части платы трещина.
