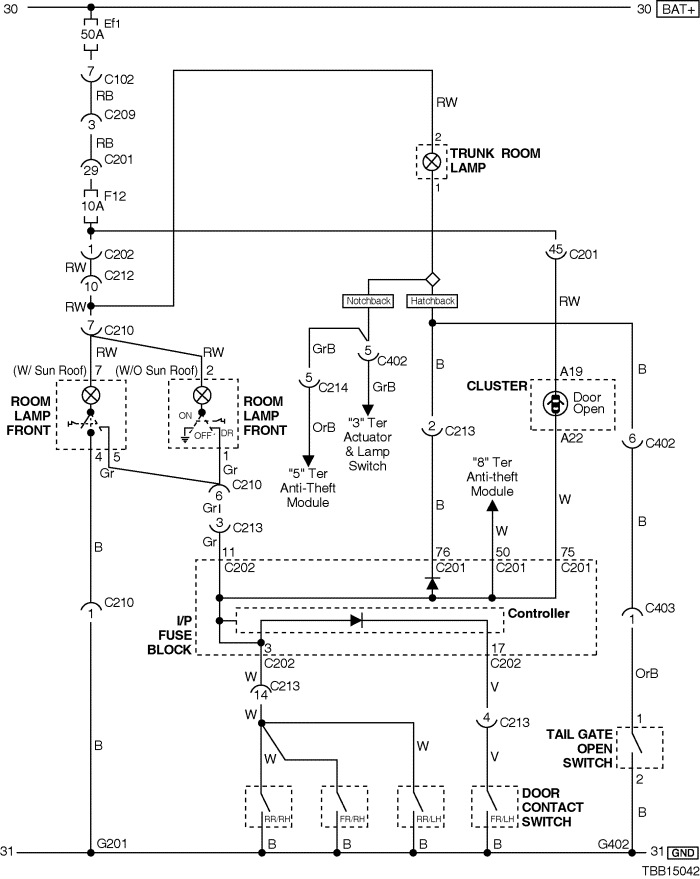

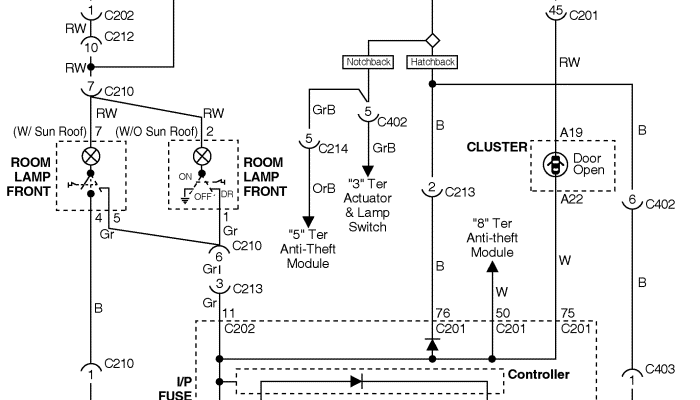

ЦЕПЬ ЛАМП (САЛОНА, КОНТРОЛЬНОЙ ЛАМПЫ ОТКРЫТИЯ ДВЕРИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С209 (контакт 4, белый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С210 (контакт 10, белый) | Крыша — приборная панель | Под блоком предохранителей на приборной панели |
| С213 (контакт 24, белый) | Приборная панель — пол | Под левой передней стойкой |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПОЛ
