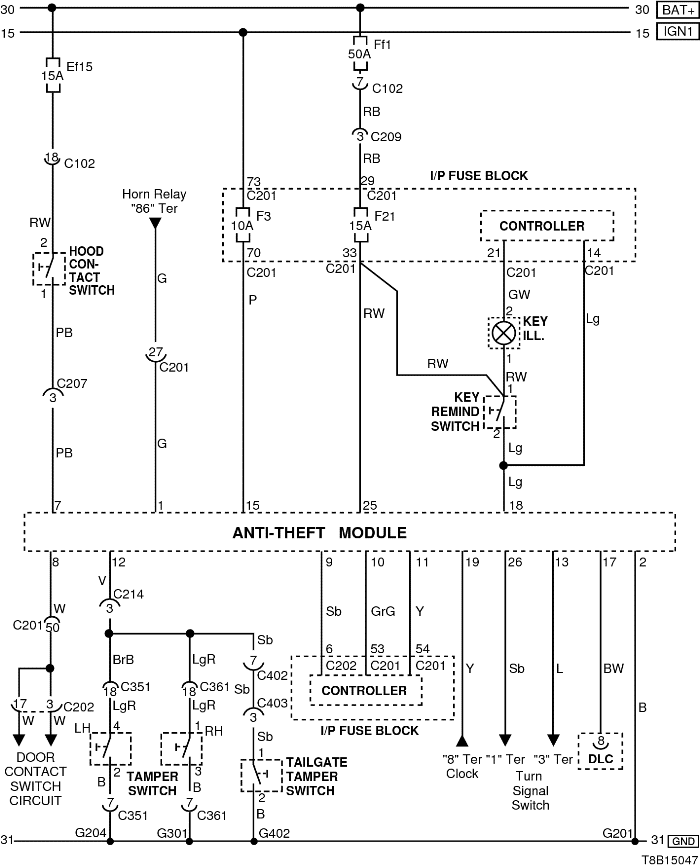

ЦЕПЬ УПРАВЛЕНИЯ ПРОТИВОУГОННОЙ СИСТЕМЫ
1) ХЭТЧБЭК
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 20, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С207 (контакт 12, серый) | Передняя часть — приборная панель | Под блоком предохранителей на приборной панели |
| С212 (контакт 11, синий) | Приборная панель — пол | Под левой передней стойкой |
| С214 (контакт 24, черный) | Приборная панель — пол | Под левой передней стойкой |
| С351 (контакт 29, белый) | Пол — передняя левая дверь | Под левой передней стойкой |
| С361 (контакт 29, белый) | Пол — передняя правая дверь | Под правой передней стойкой |
| С402 (контакт 8, белый) | Задняя дверь — пол | Под левой задней стойкой |
| С403 (контакт 4, белый) | Задняя откидная дверь — удлинитель задней откидной двери | Под задней дверью с левой стороны |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
| G204 | Пол | Под правой передней стойкой |
| G301 | Пол | Под подушкой правого сиденья |
| G402 | Удлинитель задней откидной двери | Мотор верхнего заднего стеклоочистителя |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ЗАДНЯЯ ДВЕРЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

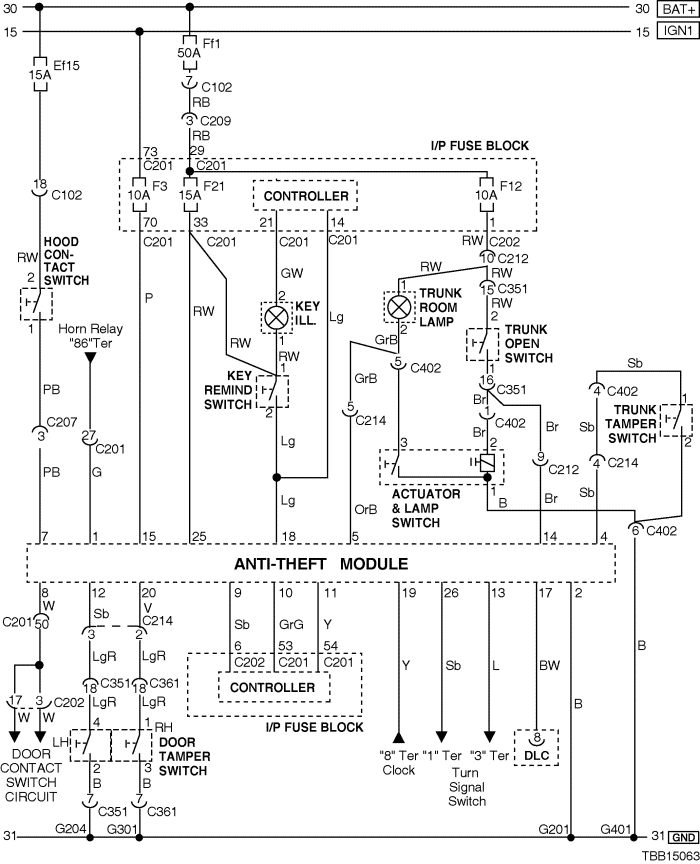

2) СЕДАН
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 20, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С207 (контакт 12, серый) | Передняя часть — приборная панель | Под блоком предохранителей на приборной панели |
| С212 (контакт 11, синий) | Приборная панель — пол | Под левой передней стойкой |
| С214 (контакт 24, белый) | Приборная панель — пол | Под левой передней стойкой |
| С351 (контакт 29, белый) | Пол — передняя левая дверь | Под левой передней стойкой |
| С361 (контакт 29, белый) | Пол — передняя правая дверь | Под правой передней стойкой |
| С402 (контакт 6, белый) | Крышка багажника — пол | Под панелью задней полки |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
| G204 | Пол | Под правой передней стойкой |
| G301 | Пол | Под подушкой правого сиденья |
| G401 | Пол | Верхняя панель задней полки |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ

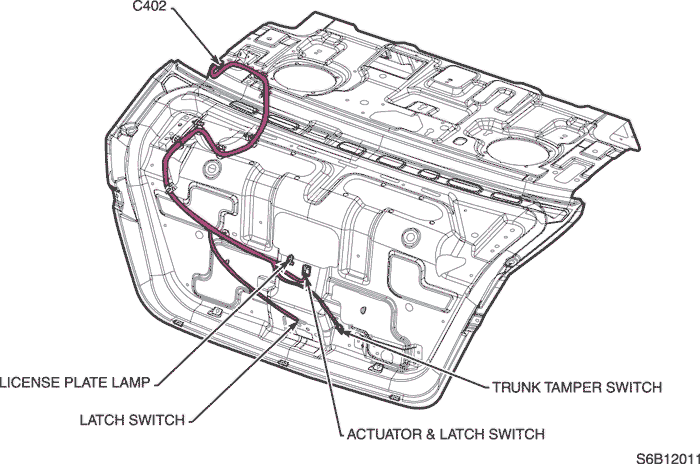

- Ж/П КРЫШКА БАГАЖНИКА
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

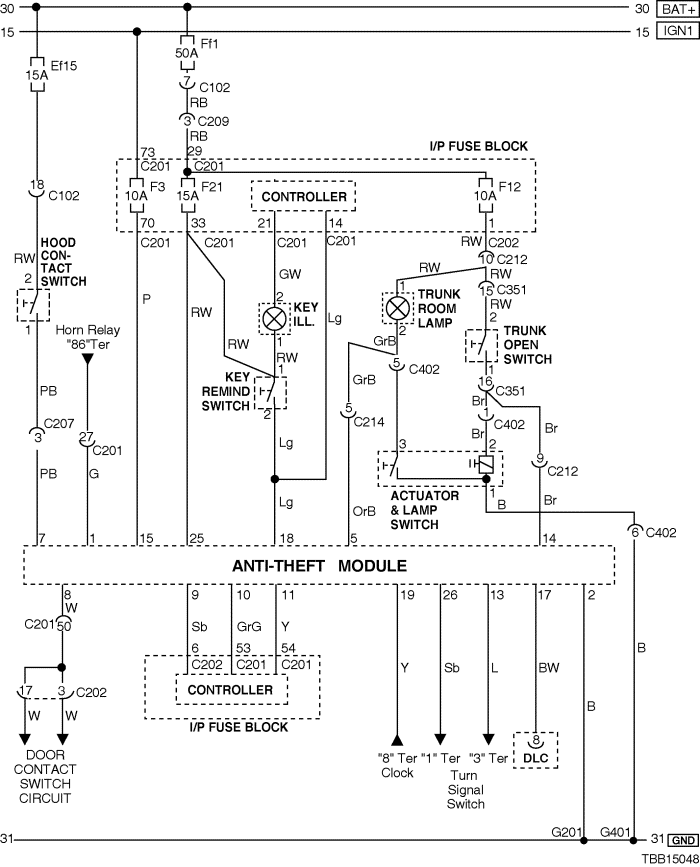

3) СЕДАН : МЕКСИКА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 20, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С207 (контакт 12, серый) | Передняя часть — приборная панель | Под блоком предохранителей на приборной панели |
| С212 (контакт 11, синий) | Приборная панель — пол | Под левой передней стойкой |
| С214 (контакт 24, белый) | Приборная панель — пол | Под левой передней стойкой |
| С351 (контакт 29, белый) | Пол — передняя левая дверь | Под левой передней стойкой |
| С361 (контакт 29, белый) | Пол — передняя правая дверь | Под правой передней стойкой |
| С402 (контакт 6, белый) | Крышка багажника — пол | Под панелью задней полки |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
| G204 | Пол | Под правой передней стойкой |
| G301 | Пол | Под подушкой правого сиденья |
| G401 | Пол | Верхняя панель задней полки |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П КРЫШКА БАГАЖНИКА
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
