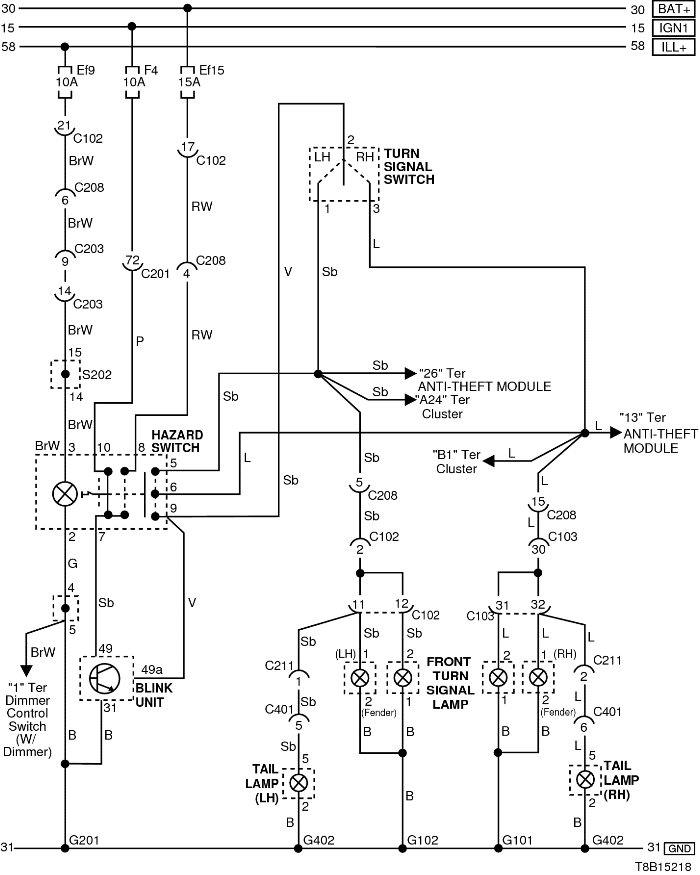

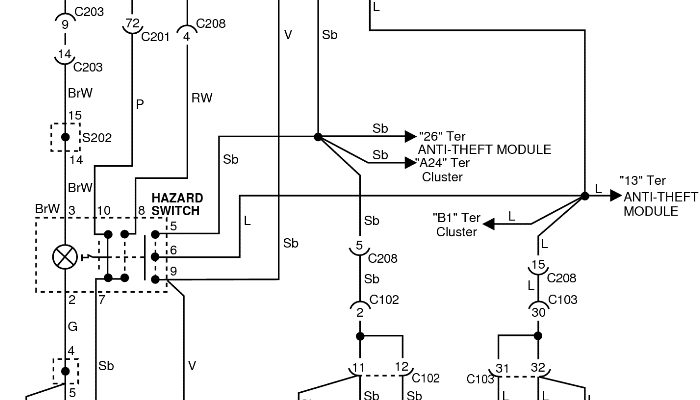

ЦЕПЬ УКАЗАТЕЛЯ ПОВОРОТА И АВАРИЙНОЙ СИГНАЛИЗАЦИИ
1) ХЭТЧБЭК
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С212 (контакт 11, синий) | Приборная панель — пол | Под левой передней стойкой |
| С401 (контакт 8, белый) | Пол — багажник | Позади обшивки левой колесной арки |
| S202 | Приборная панель | За поперечной рулевой тягой с левой стороны |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G402 | Удлинитель задней откидной двери | Мотор верхнего заднего стеклоочистителя |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П Передок

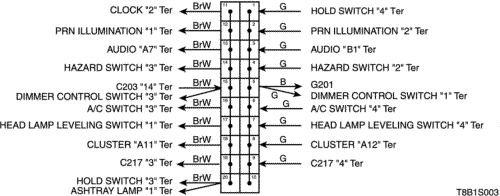

г. КОНТАКТНАЯ КОЛОДКА
S202
2) СЕДАН
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С212 (контакт 11, синий) | Приборная панель — пол | Под левой передней стойкой |
| С401 (контакт 8, белый) | Пол — багажник | Позади обшивки левой колесной арки |
| S202 | Приборная панель | За поперечной рулевой тягой с левой стороны |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G402 | Удлинитель задней откидной двери | Мотор верхнего заднего стеклоочистителя |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПОЛ
г. КОНТАКТНАЯ КОЛОДКА
S202
Смотреть все Электросхемы Шевроле Авео
