КОНТРОЛЛЕР ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ : HV — 240
📌Перевод обозначений на схемах >>>
📌Как читать электрические схемы >>>
1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ ОТ АККУМУЛЯТОРНОЙ БАТАРЕИ, МАССЫ, СИСТЕМЫ ЭЛЕКТРОННОГО ЗАЖИГАНИЯ, ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА И ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 32, черный) | Двигатель — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| G104 | Аккумуляторная батарея | Рядом со стартером |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

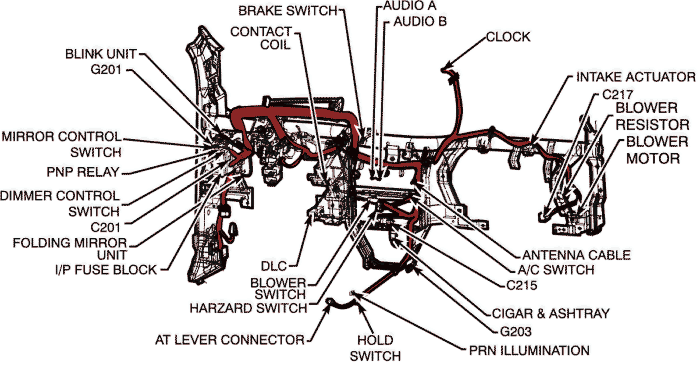

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ДВИГАТЕЛЬ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ

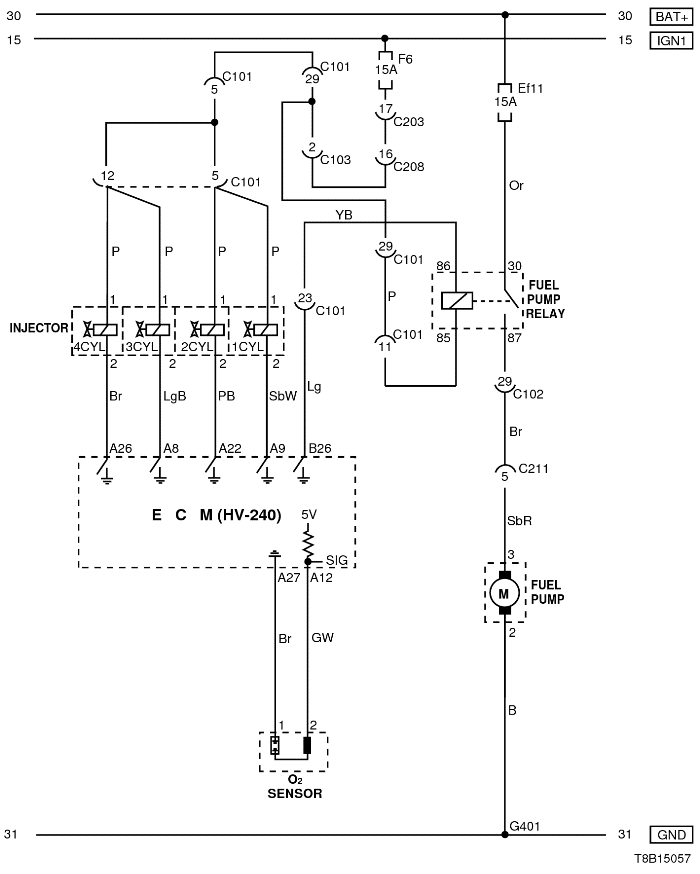

2) ЦЕПЬ ТОПЛИВНОГО НАСОСА, ФОРСУНКИ И КИСЛОРОДНОГО ДАТЧИКА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 32, черный) | Двигатель — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С211 (контакт 15, желтый) | Передняя часть — пол | Под левой передней стойкой |
| G401 | Пол | Верхняя левая панель задней полки |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

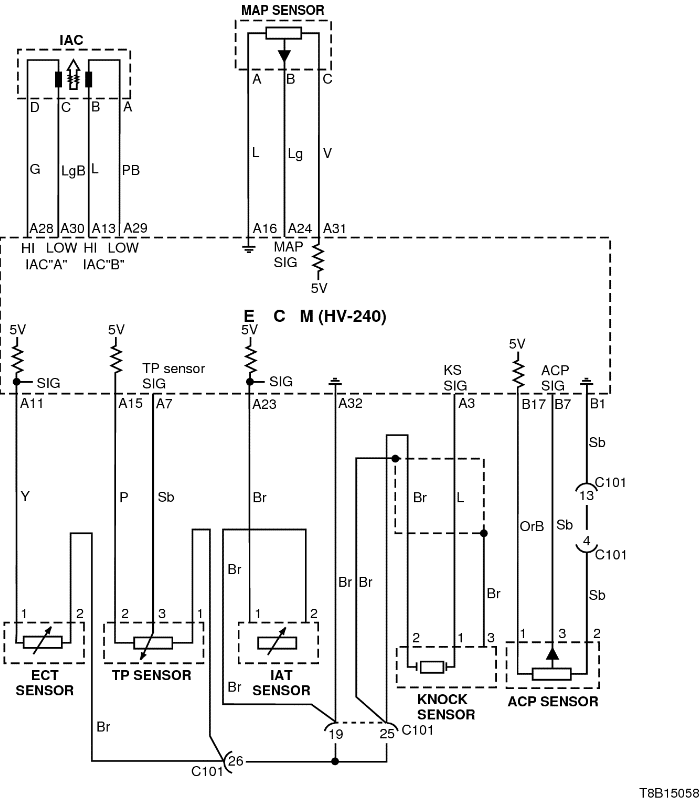

3) ЦЕПЬ РЕГУЛЯТОРА ХОЛОСТОГО ХОДА И ДАТЧИКОВ (АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ, ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ, ТЕМПЕРАТУРЫ ВПУСКНОГО ВОЗДУХА, ДЕТОНАЦИИ, ДАВЛЕНИЯ КОМПРЕССОРА)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 32, черный) | Двигатель — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

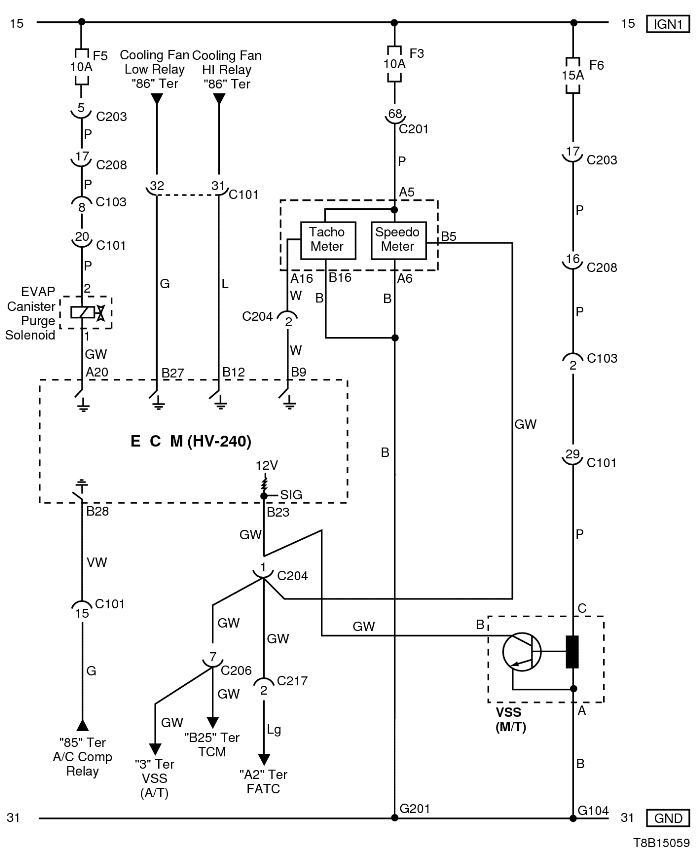

4) ЦЕПЬ КЛАПАНА ПРОДУВКИ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ БЕНЗИНА, КОМБИНАЦИИ ПРИБОРОВ И ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 32, черный) | Двигатель — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) | Приборная панель — двигатель | Верхняя часть пространства для ног водителя |
| С206 (контакт 10, белый) | Контроллер КПП — приборная панель | Под контроллером КПП |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| G104 | Аккумуляторная батарея | Рядом со стартером |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

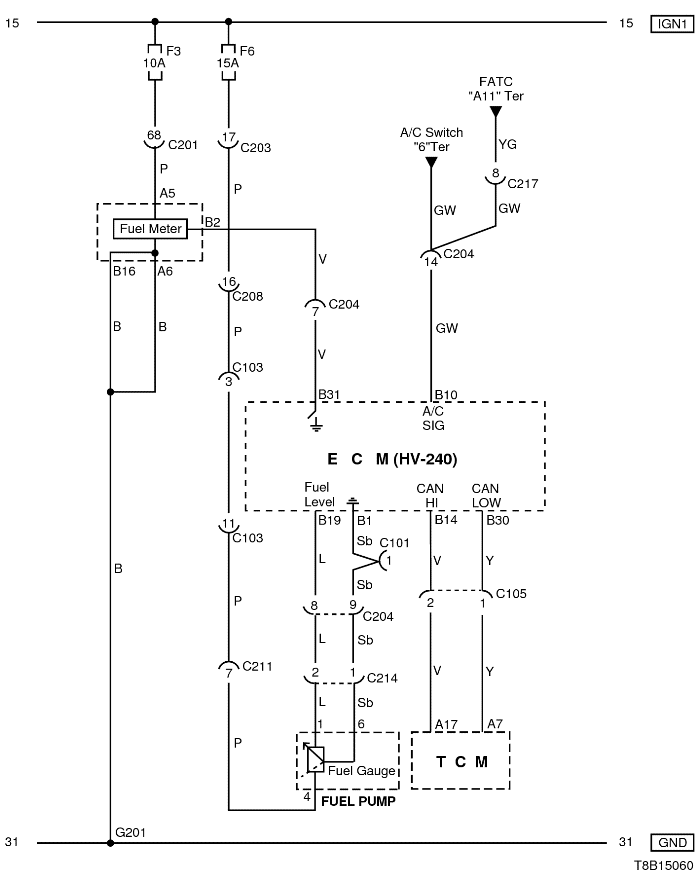

5) ЦЕПЬ КОМБИНАЦИИ ПРИБОРОВ, ТОПЛИВНОГО НАСОСА И КОНТРОЛЛЕРА КПП
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С105 (контакт 3, серый) | Двигатель — контроллер КПП | Рядом с контроллером EBCM |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 20, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) | Приборная панель — двигатель | Верхняя часть пространства для ног водителя |
| С214 (контакт 24, черный) | Приборная панель — пол | Под левой передней стойкой |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |

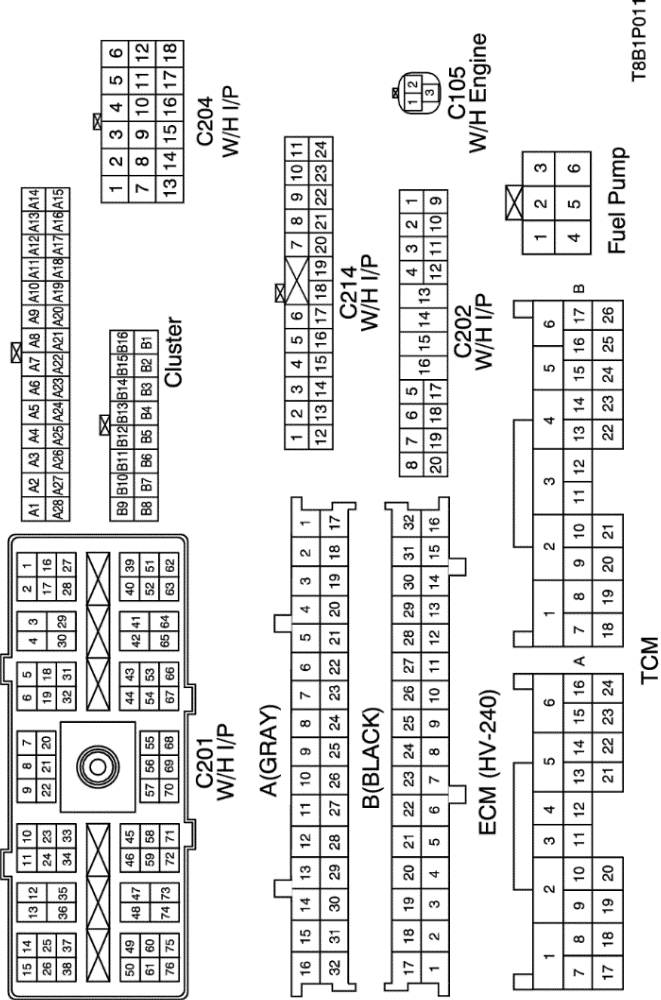

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

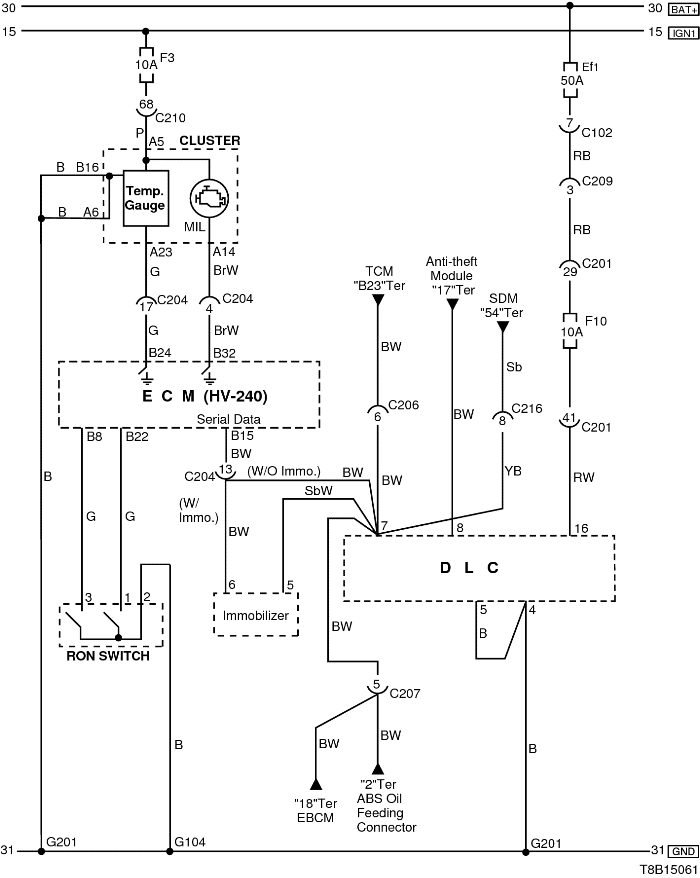

6) ЦЕПЬ КОЛОДКИ ДИАГНОСТИКИ, КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАЦИИ НЕИСПРАВНОСТИ И ПЕРЕКЛЮЧАТЕЛЯ ОКТАНОВОГО ЧИСЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) | Приборная панель — двигатель | Верхняя часть пространства для ног водителя |
| С206 (контакт 10, белый) | Контроллер КПП — приборная панель | Под контроллером КПП |
| С207 (контакт 12, серый) | Передняя часть — приборная панель | Под блоком предохранителей на приборной панели |
| С209 (контакт 4, белый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С216 (контакт 12, белый) | Подушка безопасности — приборная панель | Позади кондиционера |
| G104 | Аккумуляторная батарея | Рядом со стартером |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |

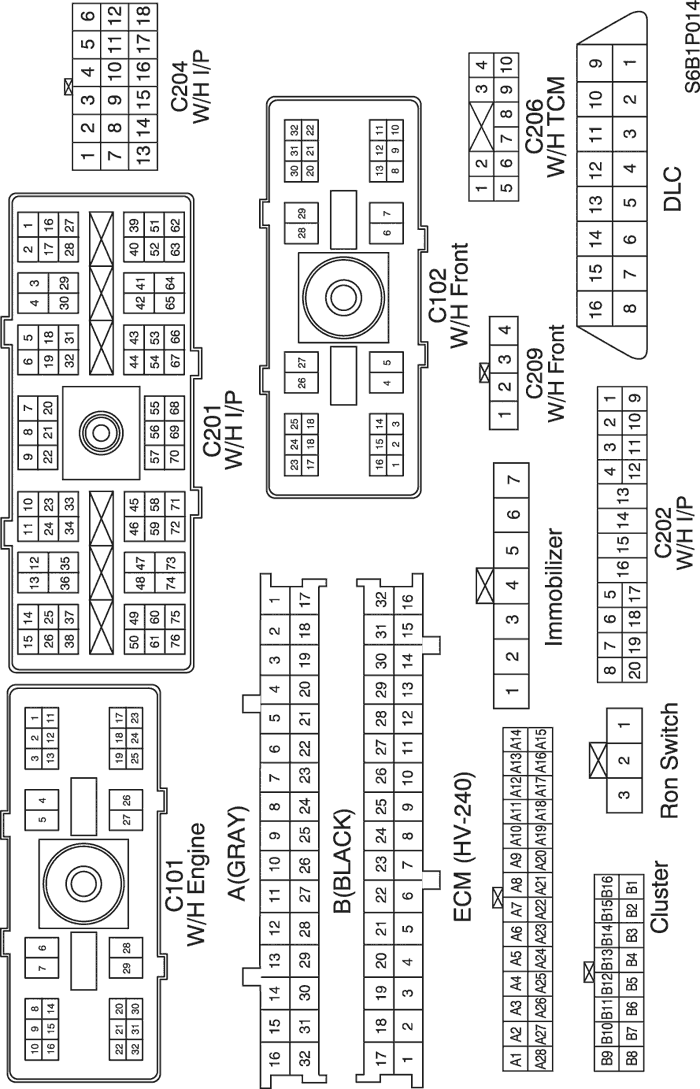

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
