Адсорбер и как проверить клапан адсорбера

Проверка клапана адсорбера Ремонт Шевроле Лачетти

Рассмотрим на простом языке, как работает адсорбер на автомобиле, какие могут быть неисправности адсорбера, а также, как просто проверить клапан адсорбера.

Многие автолюбители не знают, что такое адсорбер и уж, тем более, зачем он нужен и установлен ли он на их авто. Также большинство недооценивают этот узел и считают его второстепенным в устройстве автомобиля.

Заблуждения встречаются и в понимании принципа работы продувочного клапана адсорбера.

Ну разберемся во всем по порядку.

Адсорбер или Абсорбер

В интернете и в автомобильных сообществах можно встретить оба этих названия. Но на самом деле это две разные системы, а на автомобиле установлен именно адсорбер. Поэтому называть сие устройство абсорбером не верно.

Адсорберы используются как в промышленности, так и в автомобилестроении.

Причем, начиная с введения норм токсичности ЕВРО 2, данные системы обязательны к установке на транспортные средства.

Для чего нужен адсорбер

Адсорбер предназначен для уменьшения загрязнения окружающей среды парами бензина. Всем известно, что бензин очень хорошо испаряется.

Это с ним происходит и в бензобаке автомобиля.

Из-за этого повышается давление в топливном баке, что является проблемой.

Чтобы решить данную проблему, бензобак необходимо сообщать с атмосферой. Благодаря этому мы сможем поддерживать давление в баке приближенным к атмосферному.

Но если мы просто соединим бак с атмосферой, тогда бензин будет испаряться прямо в окружающую среду, нанося вред экологии.

На старых авто системы адсорбера не было. Поэтому возле них практически всегда ощущался запах бензина. С введением норм ЕВРО 2, это стало недопустимо и все автомобили обязали устанавливать системы улавливания паров бензина.

На простом языке – на автомобилях без адсорбера бензин испаряется в атмосферу, а на авто с адсорбером эти пары сжигаются (окисляются) в цилиндрах двигателя.

Простыми словами, система улавливания паров топлива (EVAP) – это система вентиляции топливного бака, состоящая обычно из:

  • Гравитационного клапана
  • Адсорбера
  • Управляемого клапана продувки адсорбера
  • Трубопроводов

Гравитационный клапан адсорбера

Гравитационный клапан является обязательным элементом системы. Он предотвращает попадание топлива из бензобака в адсорбер при опрокидывании автомобиля.

Устанавливаться может как в бензобаке, так и за его пределами. Например, на Шевроле Нива он установлен возле заливной горловины, а на Шевроле Лачетти в бензобаке

Гравитационный клапан

Где находится адсорбер

Принцип работы адсорбера на разных авто одинаков, разница лишь в форме и расположении адсорбера и клапана продувки. У некоторых он установлен в моторном отсеке. Например, ВАЗ 2115

Адсорбер ВАЗ 2115

А, например, у Шевроле Лачетти – под днищем возле заднего колеса

Адсорбер Шевроле

Как работает адсорбер

Пары топлива из бака через гравитационный клапан попадают в адсорбер (емкость с активированным углем) через штуцер с надписью “TANK”, где накапливаются, пока двигатель не работает. Второй штуцер адсорбера с надписью “PURGE” соединен трубкой с клапаном продувки адсорбера, а третий с надписью “AIR” соединен с атмосферой.

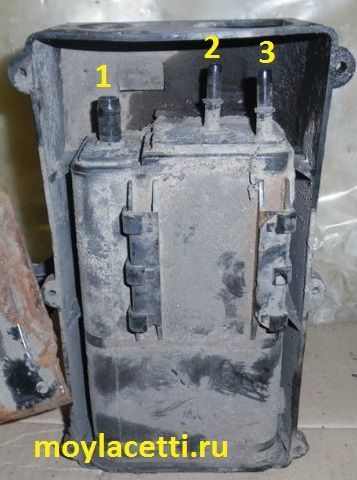

Адсорбер Лачетти
1- вентиляционный штуцер AIR, 2 – штуцер TANK трубки подвода паров топлива из бака к адсорберу, 3 – штуцер PURGE трубки отвода паров топлива от адсорбера к клапану

Более понятно это выглядит следующим образом.

Автомобиль стоит на стоянке. Бензин в баке постепенно испаряется, повышая давление. Избыток давления стравливается по пути – гравитационный клапан-адсорбер-атмосферный штуцер адсорбера.

То есть, давление стравливается в атмосферу, но пары топлива при этом конденсируются на активированном угле адсорбера.

При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается со впускным коллектором.

При работе двигателя ЭБУ, управляя электромагнитным клапаном, осуществляет продувку адсорбера свежим воздухом за счет разрежения во впускном коллекторе. То есть, пары высасываются из адсорбера, а по атмосферному штуцеру в адсорбер заходит свежий воздух.

Пары бензина смешиваются с воздухом и отводятся во впускной коллектор за дроссель и далее поступают в цилиндры двигателя.

Поэтому адсорбер можно образно сравнить с самоочищающимся фильтром отстойником.

Как работает клапан адсорбера

Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел “пособия” и “обучающие видео” по этому поводу. На самом же деле управление клапаном продувки осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.

Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.

Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как “скважность продувки адсорбера”, которая находится в пределах от 0% до 100%.

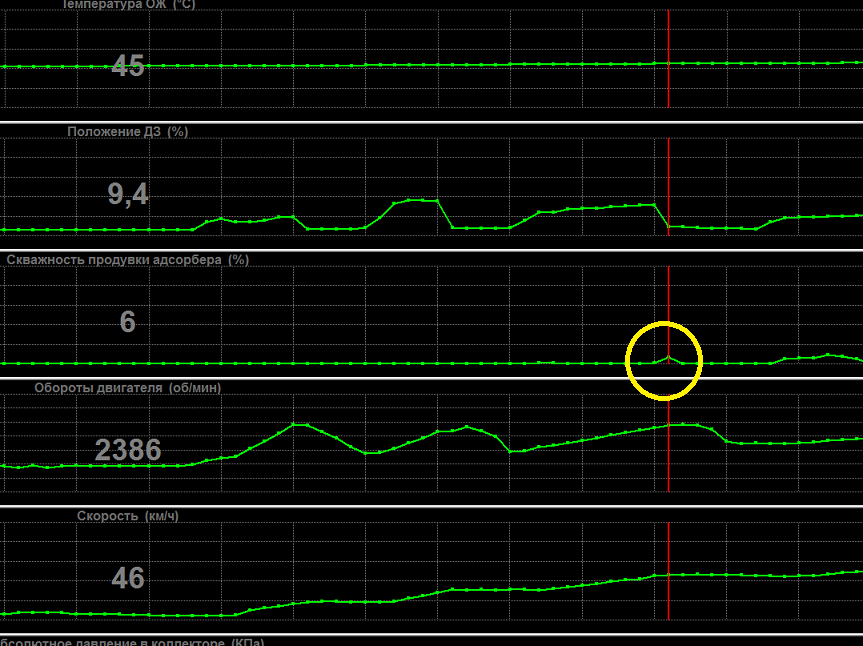

Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%.

Скважность продувки адсорбера

Клапан адсорбера образно можно сравнить с водопроводным вентилем, нежели с клапаном. То есть, клапан адсорбера не просто открывается/закрывается, а регулирует интенсивность прохождения газов.

Неисправности адсорбера

Неисправный адсорбер может привести к двум самым распространенным проблемам:

1. Так как адсорбер напрямую связан с давлением в бензобаке, то при его неисправности могут раздаваться хлопки в бензобаке, а также может слышаться характерное шипение при откручивании пробки заливной горловины.

2. При неисправности клапана адсорбера может наблюдаться очень нестабильный холостой ход. Особенно при прогреве. Именно такой случай я диагностировал в этом видео

Как проверить клапан адсорбера

Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

  • не приходят импульсы на клапан
  • неисправность обмотки клапана
  • заклинивание клапана в открытом положении
  • заклинивание клапана в закрытом положении

Проверить целостность проводки и работоспособность клапана можно как программными методами, так и обычным мультиметром. А вот проверить герметичность клапана можно только физически.

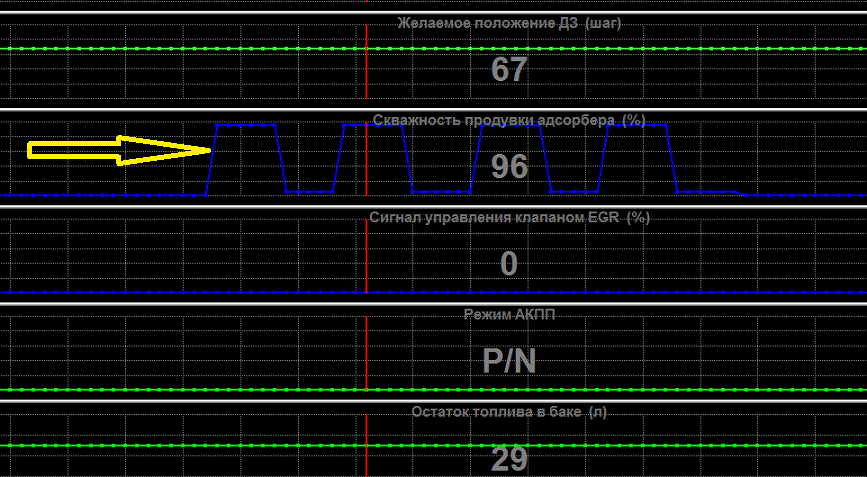

Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке “управление механизмами – тест клапана продувки адсорбера”. При нажатии на кнопку “ВКЛ” в диаграмме программы мы увидим вот такие сигналы

Тест клапана продувки адсорбера

Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.

Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

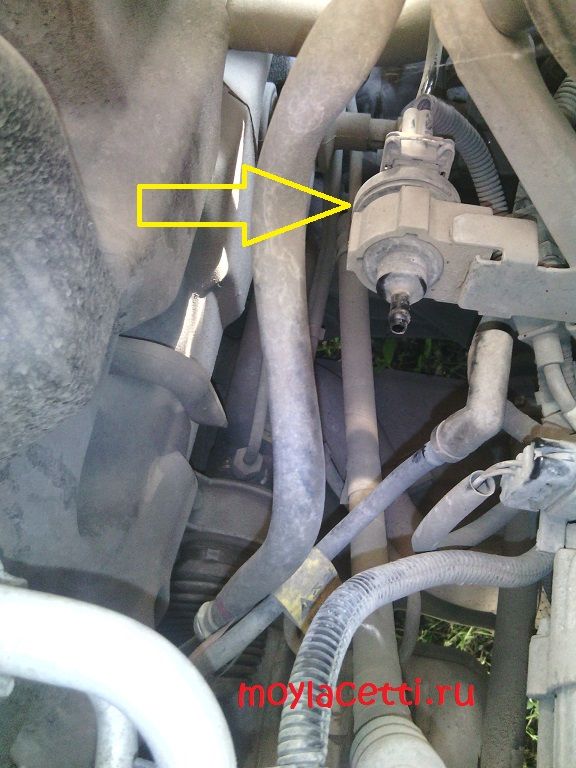

К клапану подключены две трубки и разъем с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

Клапан адсорбера

На фото одна трубка уже снята.

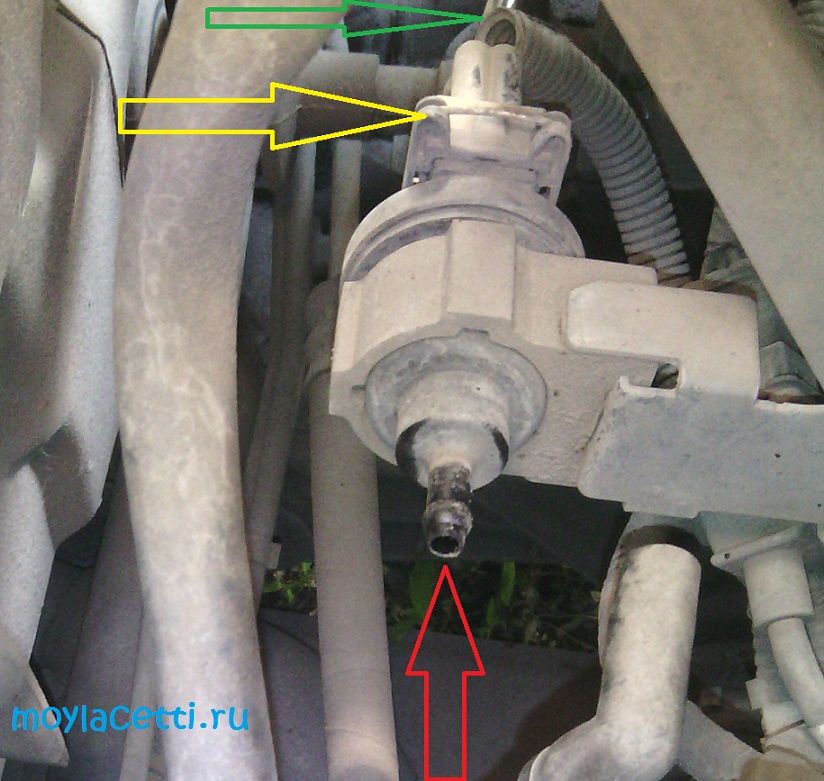

Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.

Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)

Как снять клапан адсорбера

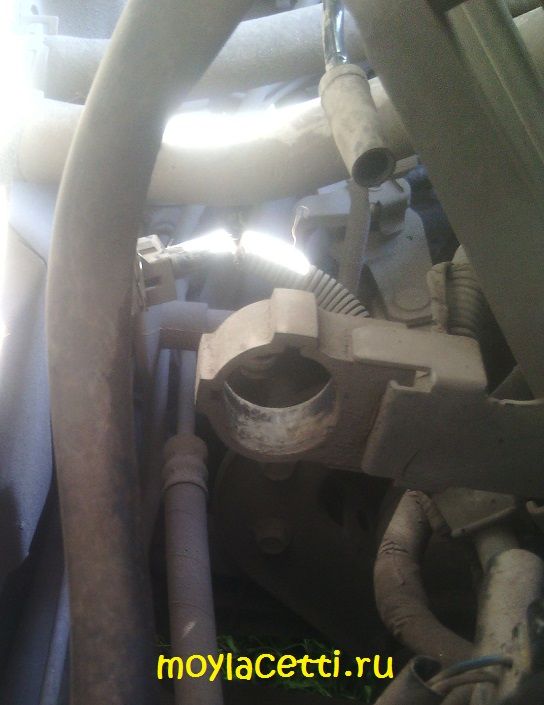

После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места

Как снять клапан адсорбера Лачетти

Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом.

У меня для этих целей имеется шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.

Также необходима емкость с водой.

Нужно подключить шприц к тонкому штуцеру клапана, а толстый штуцер опустить в воду

Примечание. На толстый штуцер удобнее одеть отрезок шланга и опустить его в воду.

Давим на поршень шприца. Воздух при этом не должен проходить. То есть, в воде не должно быть пузырьков воздуха

Как проверить клапан адсорбера

При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана.

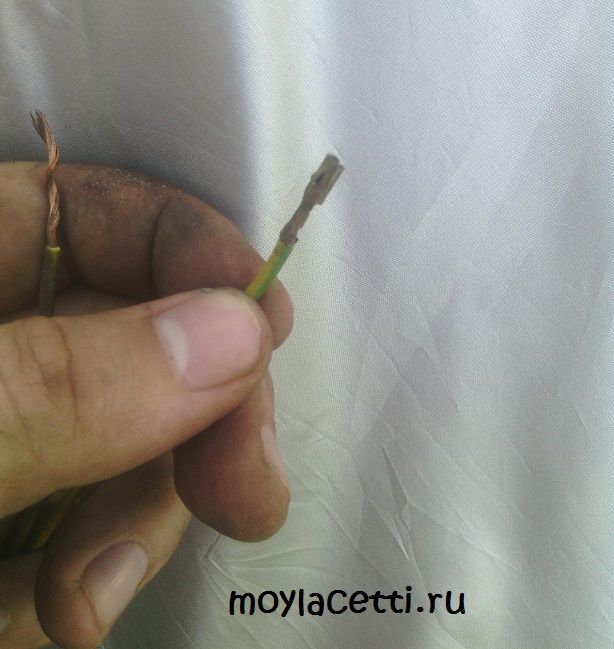

Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами

Как проверить клапан продувки адсорбера

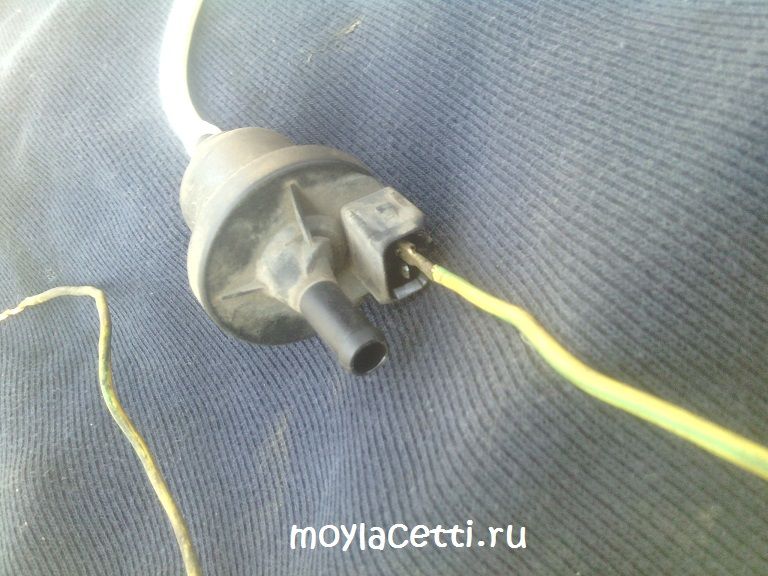

И подключаем к разъёму клапана адсорбера

Проверка клапана адсорбера

Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться щелчок. Это значит, что клапан открылся.

В воде при этом будут видны пузыри воздуха

Проверка клапана адсорбера

Можно также проверить сопротивление обмотки клапана. Оно должно составлять 25-30 Ом

Сопротивление клапана адсорбера

Бывает такое, что клапан не открывается. Тогда его только менять на исправный.

Видео Как проверить клапан адсорбера

Посмотрите более подробно, как проверить клапан адсорбера на нашем видео

Что такое адсорбер и как он работает. Видео

Видео версия про адсорбер

Артикул клапана адсорбера Шевроле Лачетти 1.6

Номерок клапана – GM 96408210

Всем Мира и ровных дорог!!!
