КОМБИНАЦИЯ ПРИБОРОВ

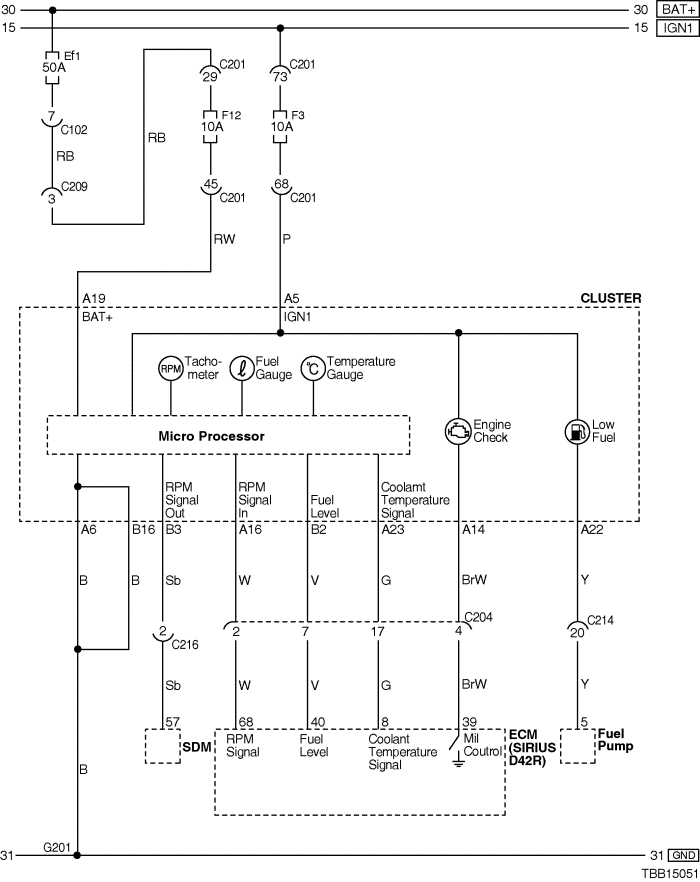

1) ТАХОМЕТР, УКАЗАТЕЛИ УРОВНЯ ТОПЛИВА И ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ : SIRIUS D42R
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) | Приборная панель — двигатель | Верхняя часть пространства для ног водителя |
| С209 (контакт 4, белый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С214 (контакт 24, черный) | Приборная панель — пол | Под левой передней стойкой |
| С216 (контакт 12, белый) | Подушка безопасности — приборная панель | Позади кондиционера |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |

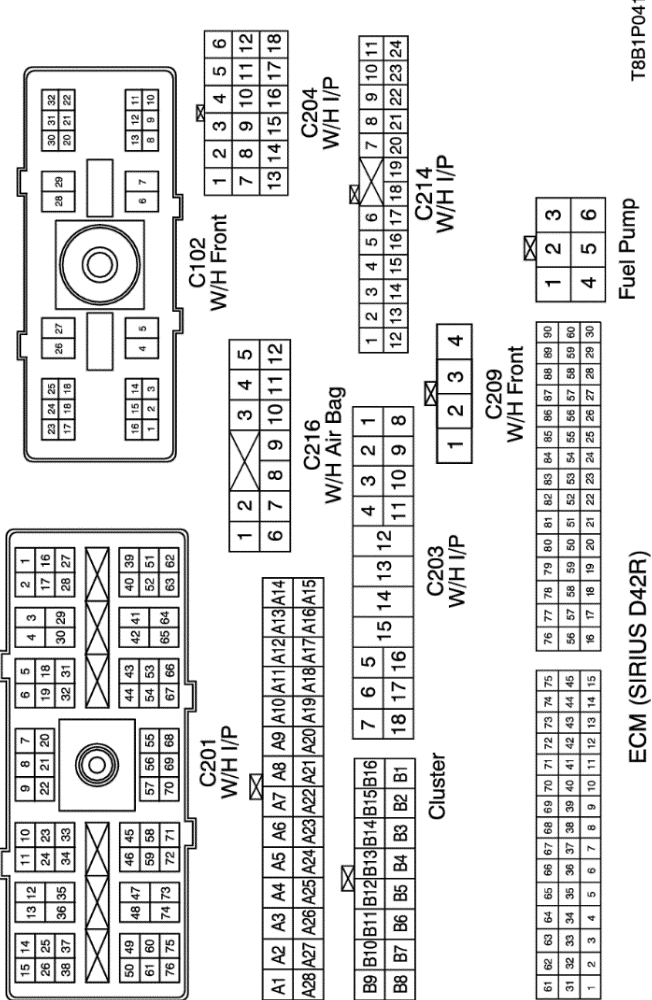

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ДВИГАТЕЛЬ

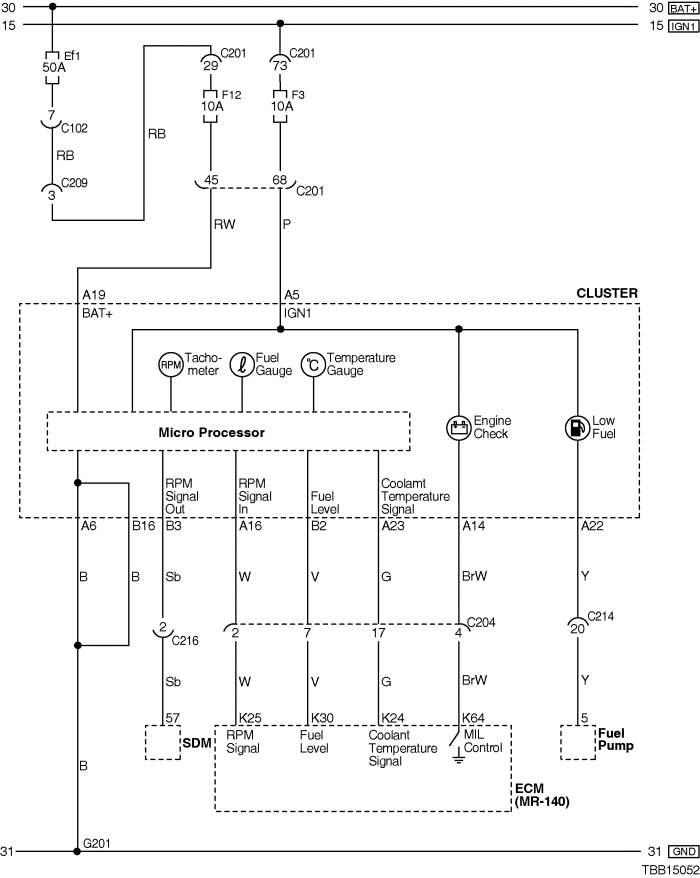

2) ТАХОМЕТР, УКАЗАТЕЛЬ ОСТАТКА ТОПЛИВА И УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ : MR-140
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) | Приборная панель — двигатель | Верхняя часть пространства для ног водителя |
| С209 (контакт 4, белый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С214 (контакт 24, черный) | Приборная панель — пол | Под левой передней стойкой |
| С216 (контакт 12, белый) | Подушка безопасности — приборная панель | Позади кондиционера |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |

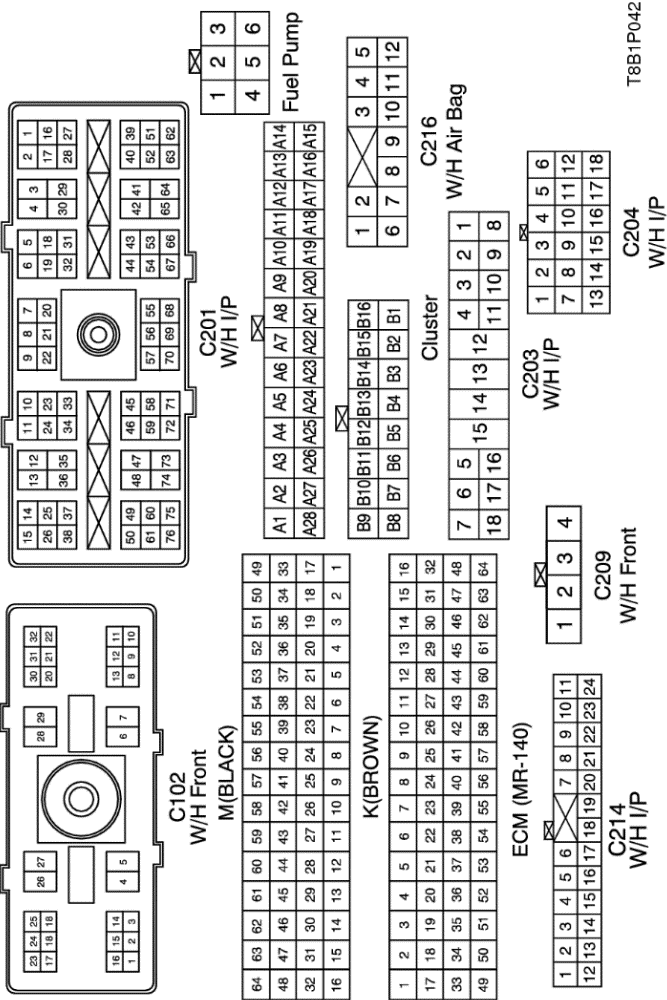

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ДВИГАТЕЛЬ

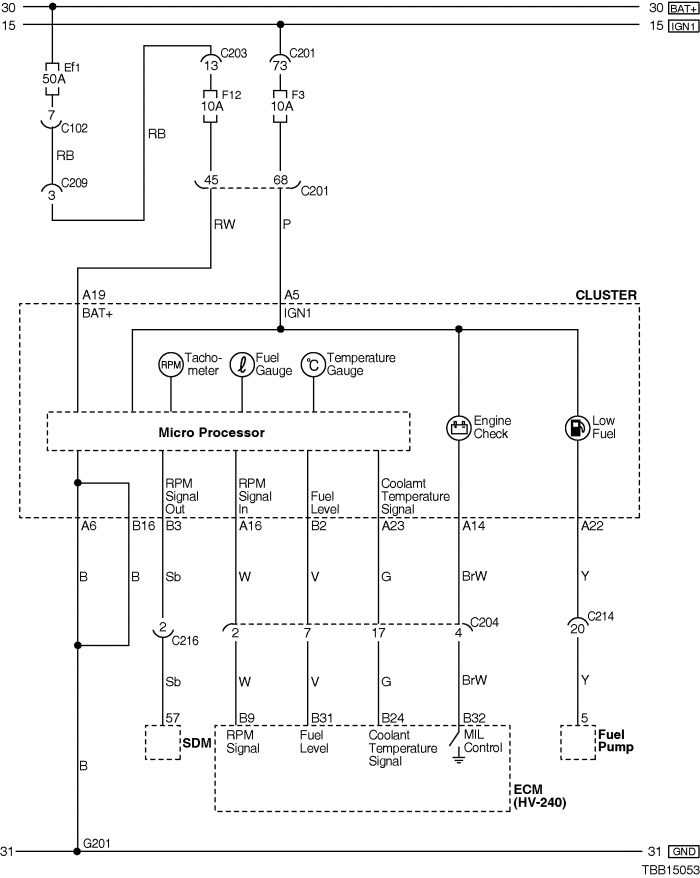

3) ТАХОМЕТР, УКАЗАТЕЛЬ ОСТАТКА ТОПЛИВА И УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ : HV-240
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) | Приборная панель — двигатель | Верхняя часть пространства для ног водителя |
| С209 (контакт 4, белый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С214 (контакт 24, черный) | Приборная панель — пол | Под левой передней стойкой |
| С216 (контакт 12, белый) | Подушка безопасности — приборная панель | Позади кондиционера |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |

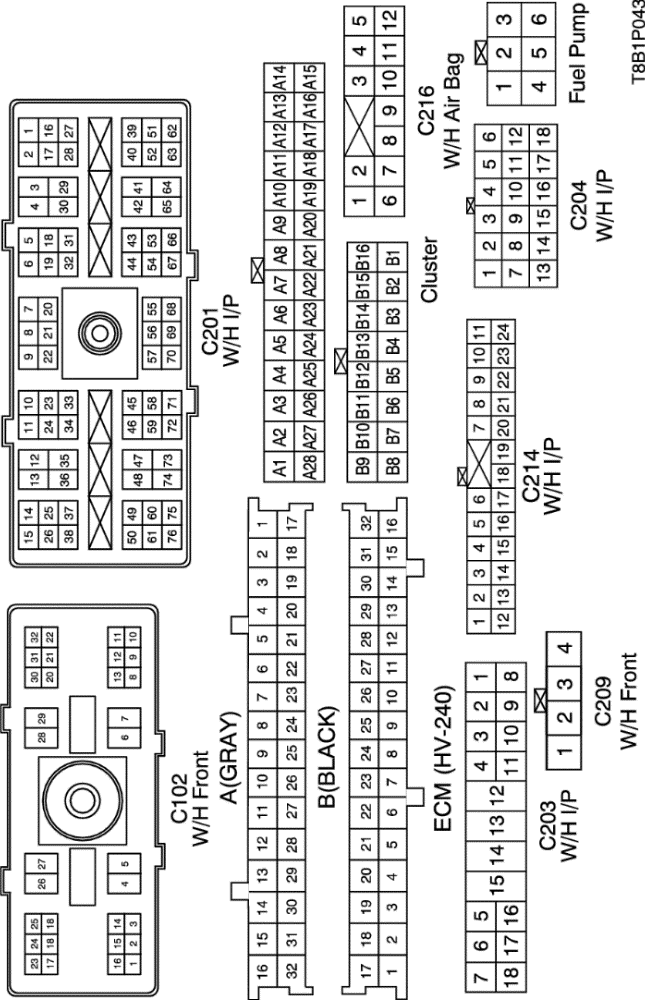

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ДВИГАТЕЛЬ

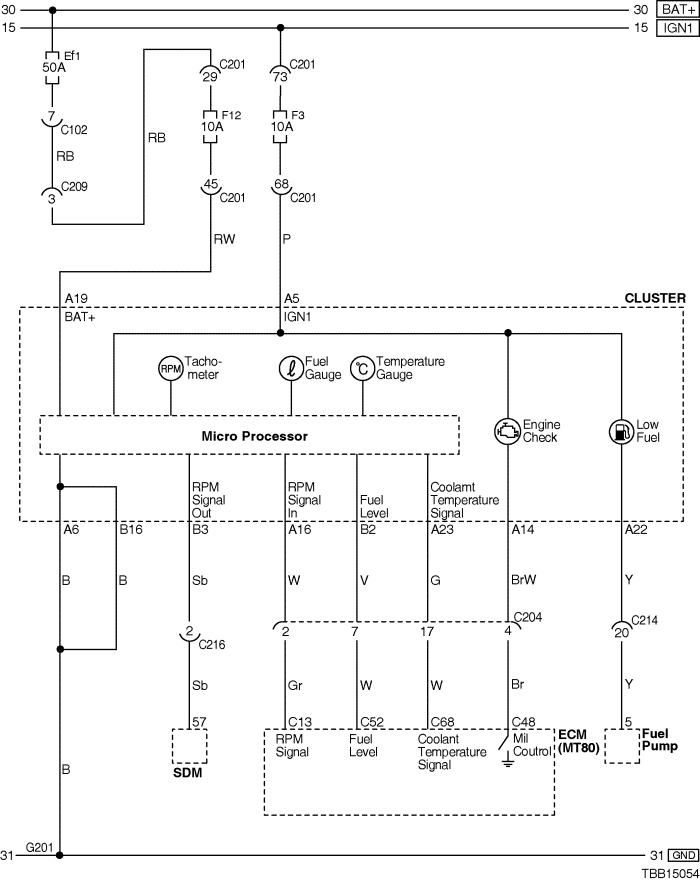

4) ТАХОМЕТР, УКАЗАТЕЛИ УРОВНЯ ТОПЛИВА И ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ : MT80
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) | Приборная панель — двигатель | Верхняя часть пространства для ног водителя |
| С209 (контакт 4, белый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С214 (контакт 24, черный) | Приборная панель — пол | Под левой передней стойкой |
| С216 (контакт 12, белый) | Подушка безопасности — приборная панель | Позади кондиционера |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |

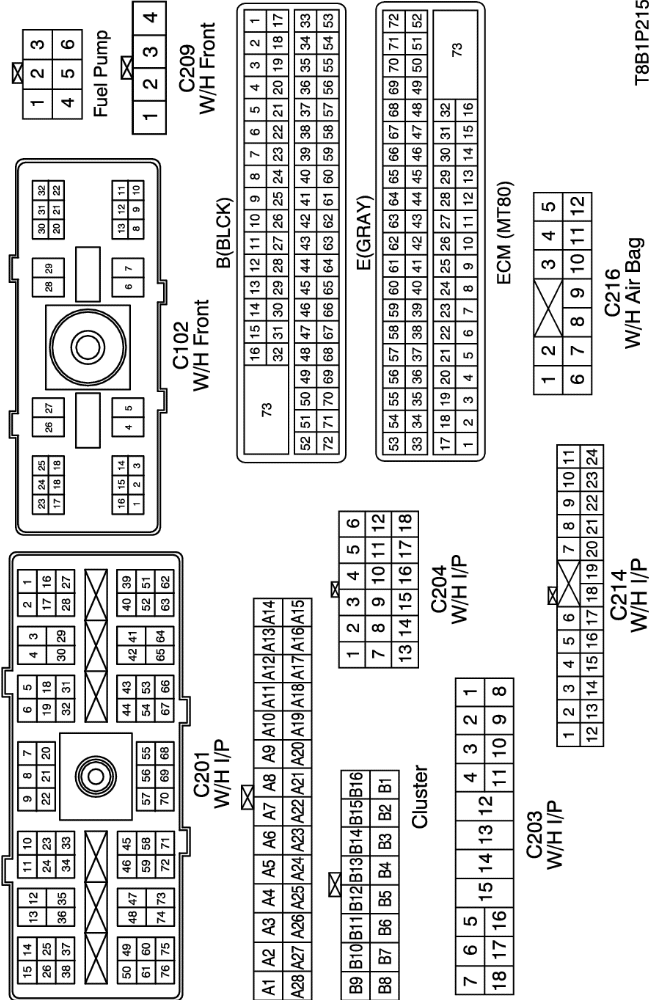

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ДВИГАТЕЛЬ

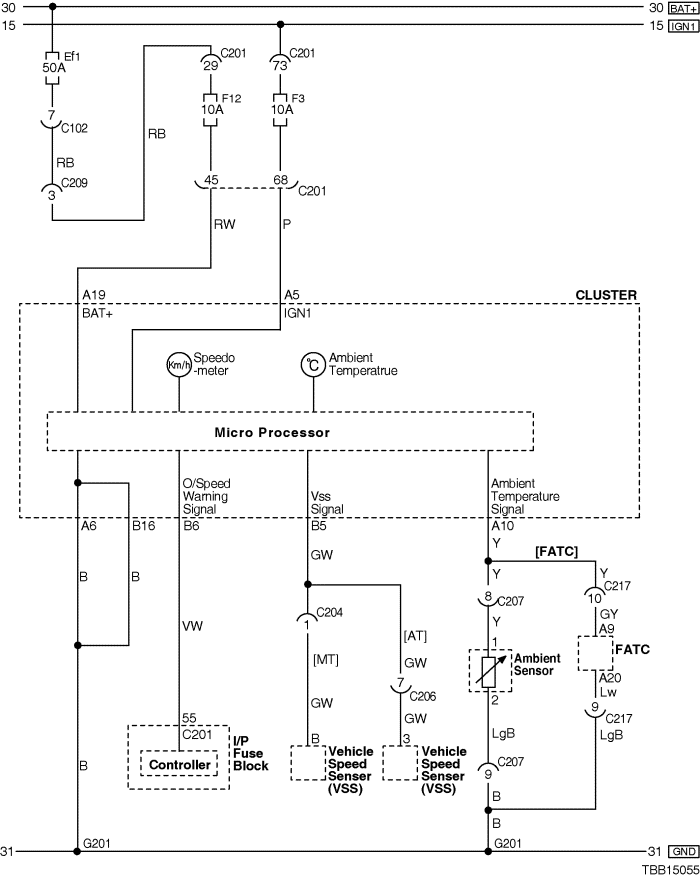

5) СПИДОМЕТР И УКАЗАТЕЛЬ НАРУЖНОЙ ТЕМПЕРАТУРЫ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) | Приборная панель — двигатель | Верхняя часть пространства для ног водителя |
| С207 (контакт 12, серый) | Передняя часть — приборная панель | Под блоком предохранителей на приборной панели |
| С209 (контакт 4, белый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С217 (контакт 16, белый) | Приборная панель — автоматическое регулирование температуры | Под электровентилятором |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |

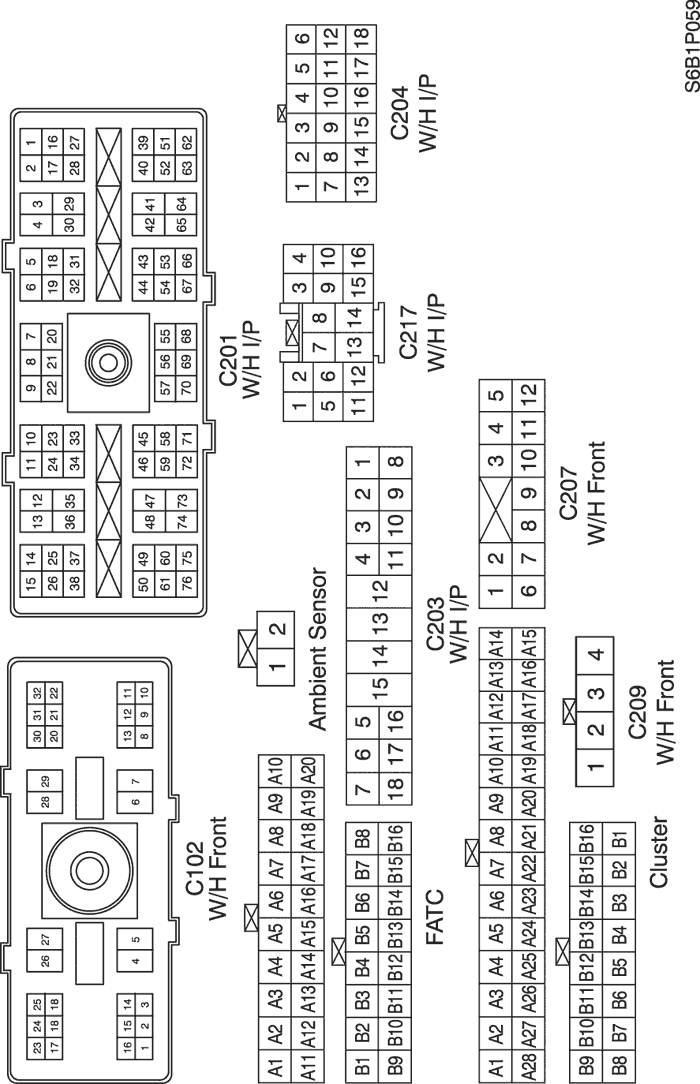

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

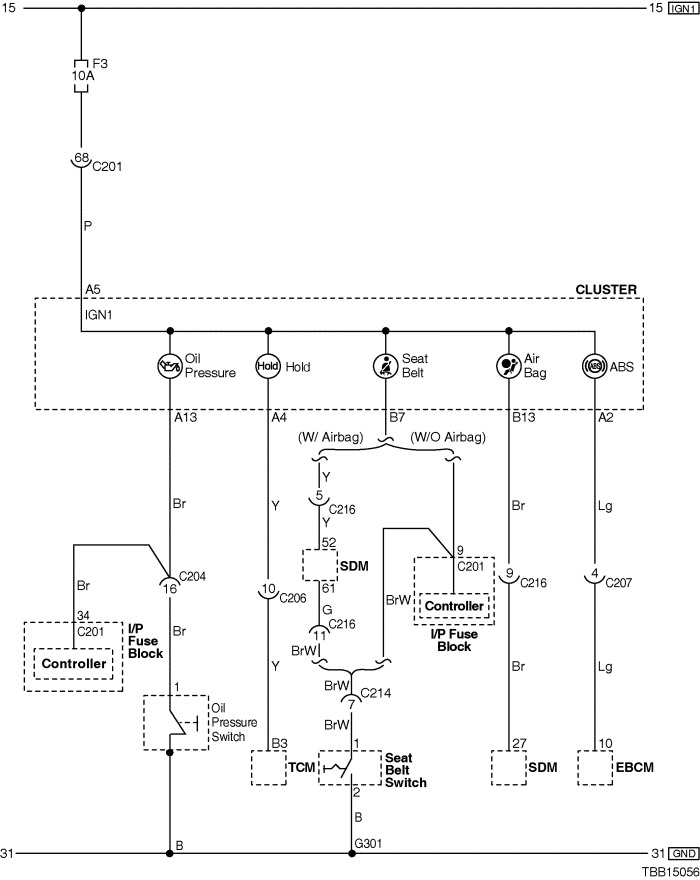

6) ПРЕДУПРЕДИТЕЛЬНЫЕ ИНДИКАТОРЫ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) | Приборная панель — двигатель | Верхняя часть пространства для ног водителя |
| С206 (контакт 10, белый) | Контроллер КПП — приборная панель | Под контроллером КПП |
| С207 (контакт 12, серый) | Передняя часть — приборная панель | Под блоком предохранителей на приборной панели |
| С214 (контакт 24, черный) | Приборная панель — пол | Под левой передней стойкой |
| С216 (контакт 12, белый) | Подушка безопасности — приборная панель | Позади кондиционера |
| G301 | Пол | Под подушкой правого сиденья |

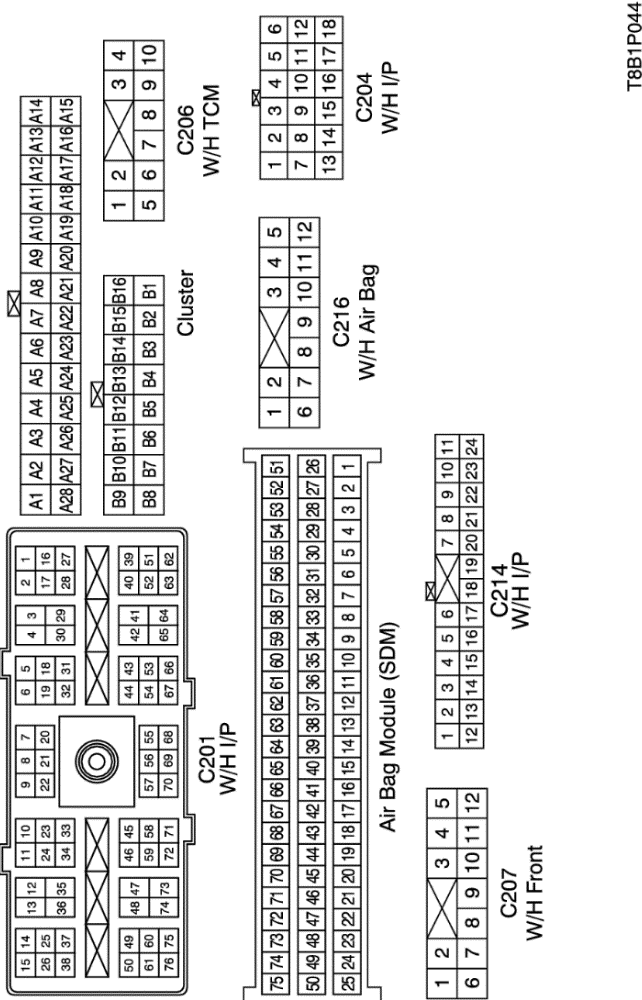

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПОДУШКА БЕЗОПАСНОСТИ

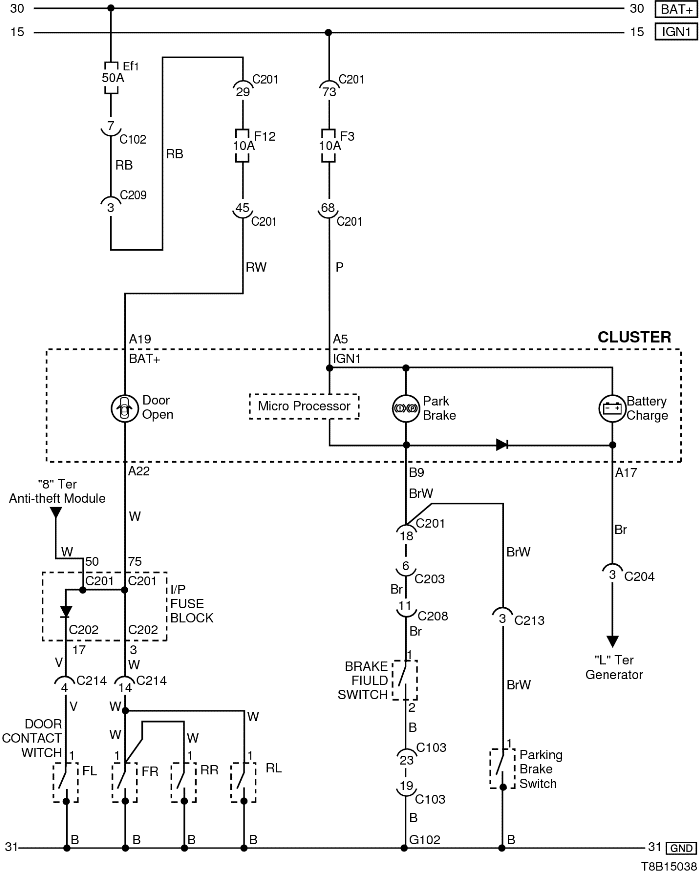

7) ПРЕДУПРЕДИТЕЛЬНЫЕ ИНДИКАТОРЫ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 20, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) | Приборная панель — двигатель | Верхняя часть пространства для ног водителя |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С209 (контакт 4, белый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С214 (контакт 24, черный) | Приборная панель — пол | Под левой передней стойкой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |

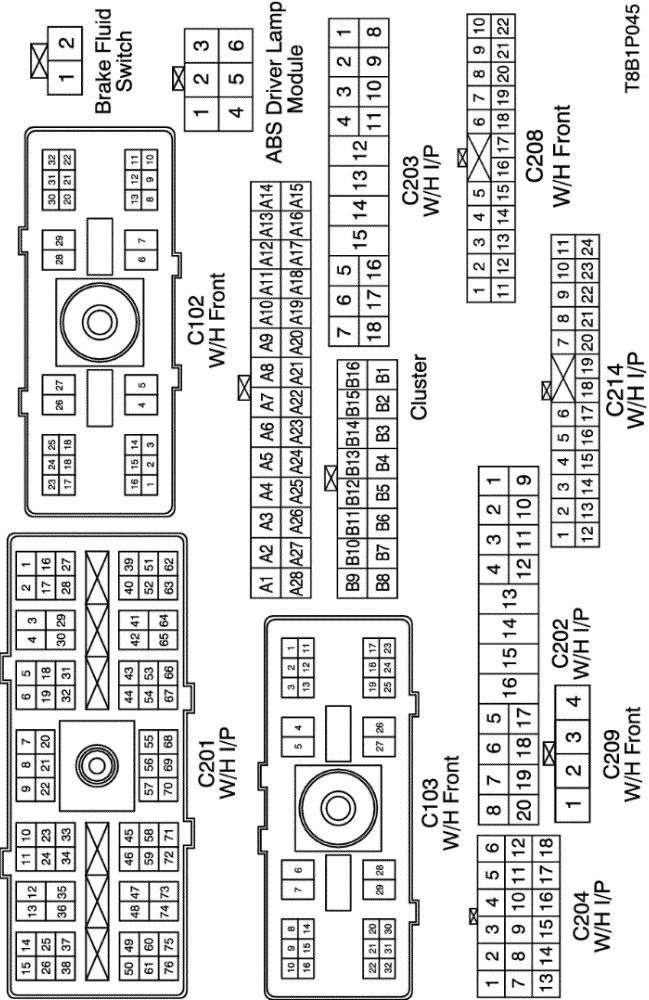

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
- Ж/П ПОЛ

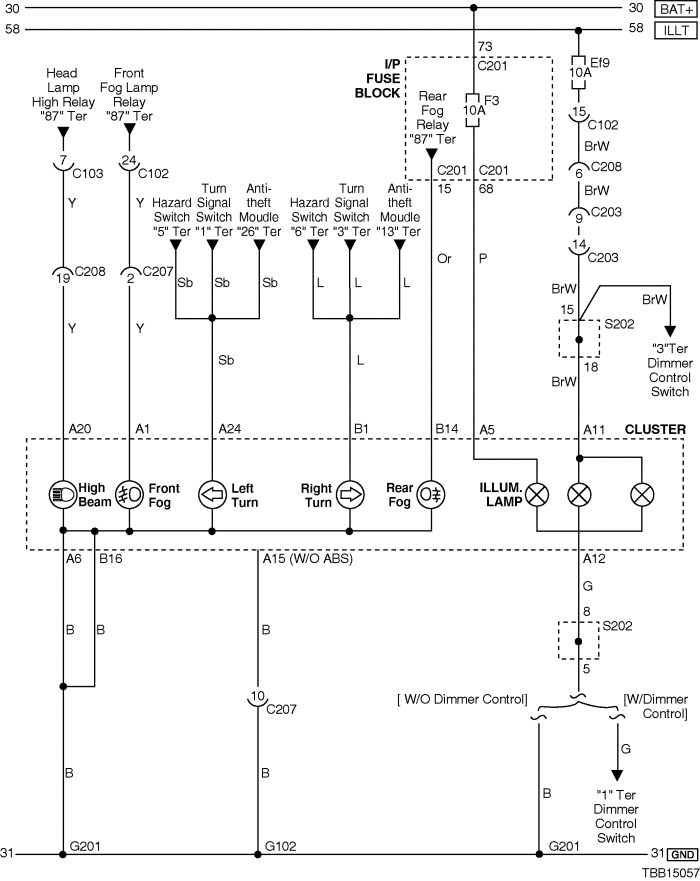

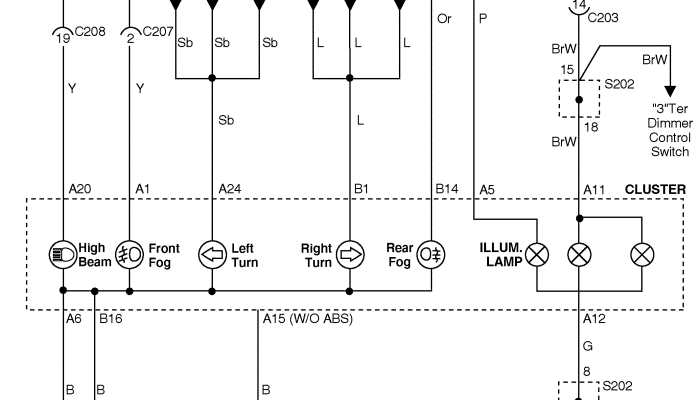

8) КОНТРОЛЬНАЯ ЛАМПА И ОСВЕЩЕНИЕ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| S202 | Приборная панель | За поперечной рулевой тягой с левой стороны |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

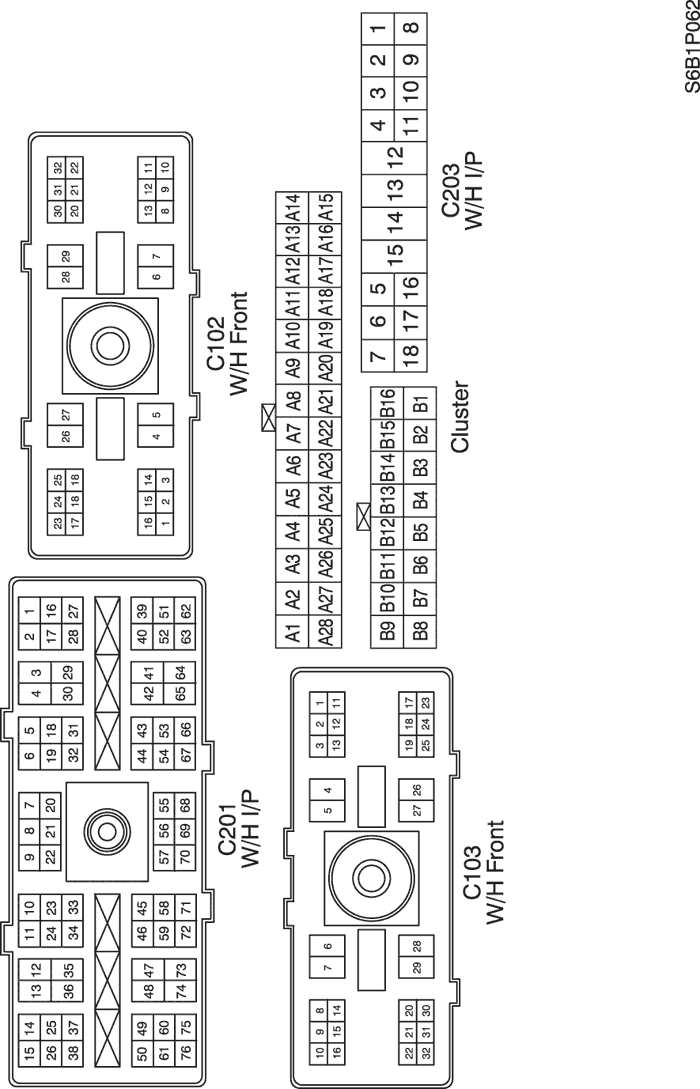

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
г. КОНТАКТНАЯ КОЛОДКА
S202
