ЦЕПЬ ПОДСВЕТКИ

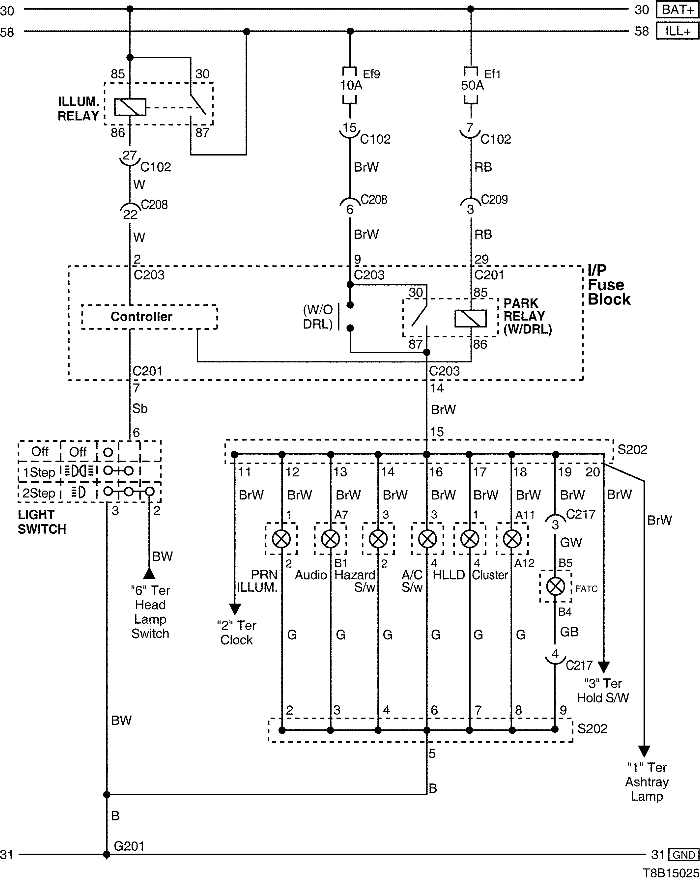

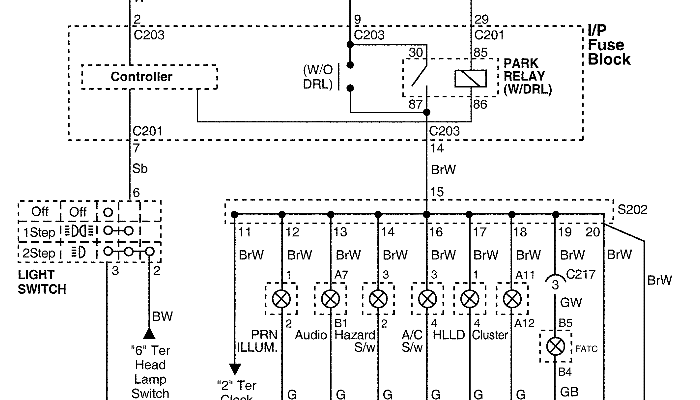

1) ЦЕПЬ ПОДСВЕТКИ — БЕЗ РЕГУЛЯТОРА ЯРКОСТИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| S202 | Приборная панель | За поперечной рулевой тягой с левой стороны |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
г. КОНТАКТНАЯ КОЛОДКА
S202

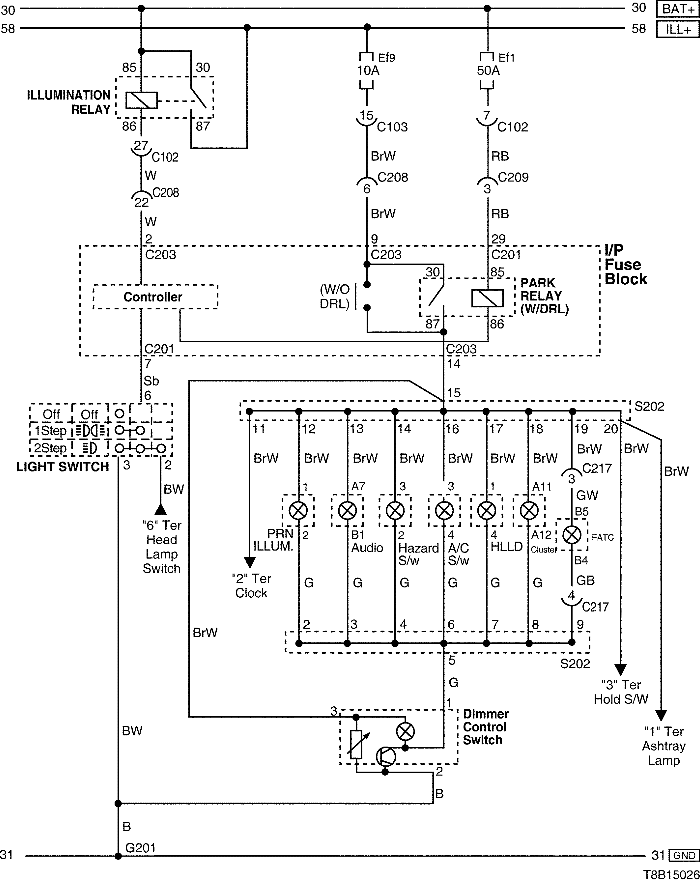

2) ЦЕПЬ ПОДСВЕТКИ — С РЕГУЛЯТОРОМ ЯРКОСТИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| S202 | Приборная панель | За поперечной рулевой тягой с левой стороны |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
г. КОНТАКТНАЯ КОЛОДКА
S202

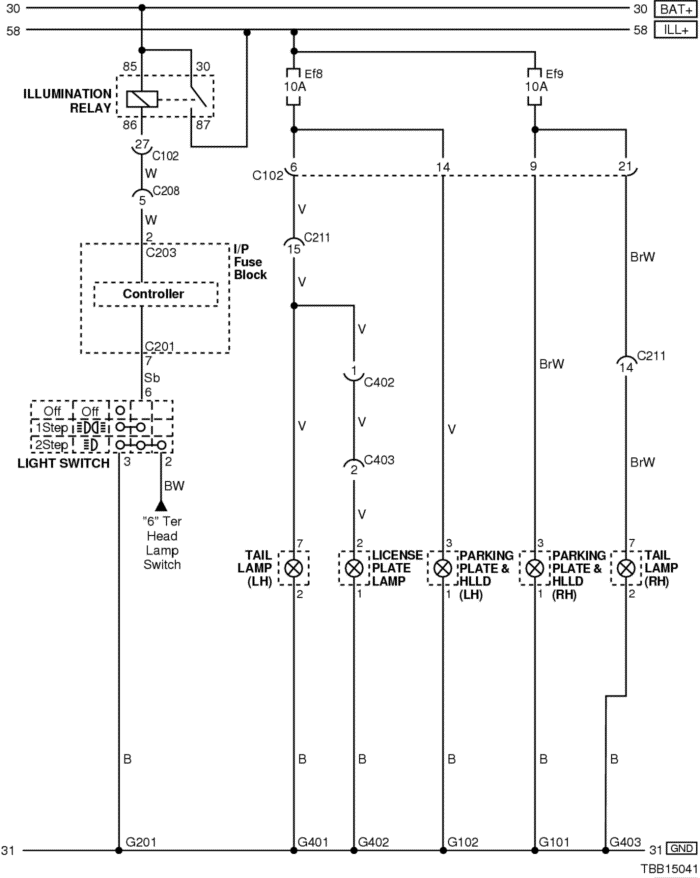

3) ЦЕПЬ ЛАМП (ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА И ПЕРЕДНИХ/ЗАДНИХ СТОЯНОЧНЫХ ОГНЕЙ) — ХЭТЧБЭК
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С211 (контакт 15, желтый) | Передняя часть — пол | Под левой передней стойкой |
| С402 (контакт 8, белый) | Задняя дверь — пол | Под левой задней стойкой |
| С403 (контакт 4, белый) | Задняя откидная дверь — удлинитель задней откидной двери | Под задней дверью с левой стороны |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
| G401 | Пол | Верхняя левая панель задней полки |
| G402 | Удлинитель задней откидной двери | Мотор верхнего заднего стеклоочистителя |
| G403 | Пол | Верхняя правая панель задней полки |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

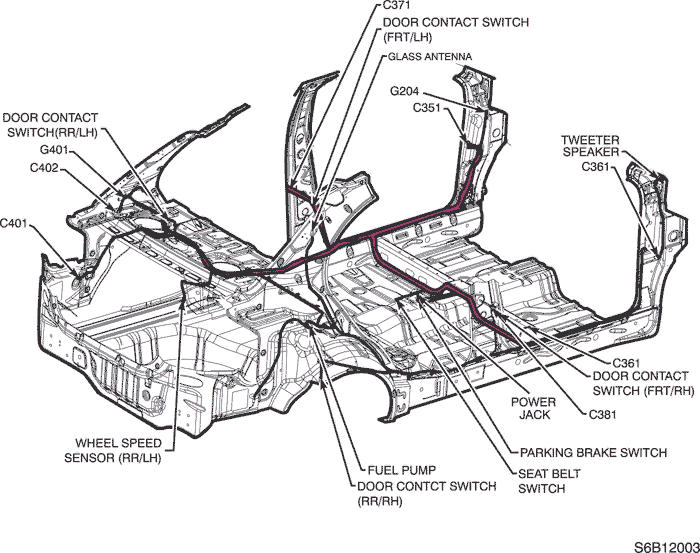

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
- Ж/П ПОЛ

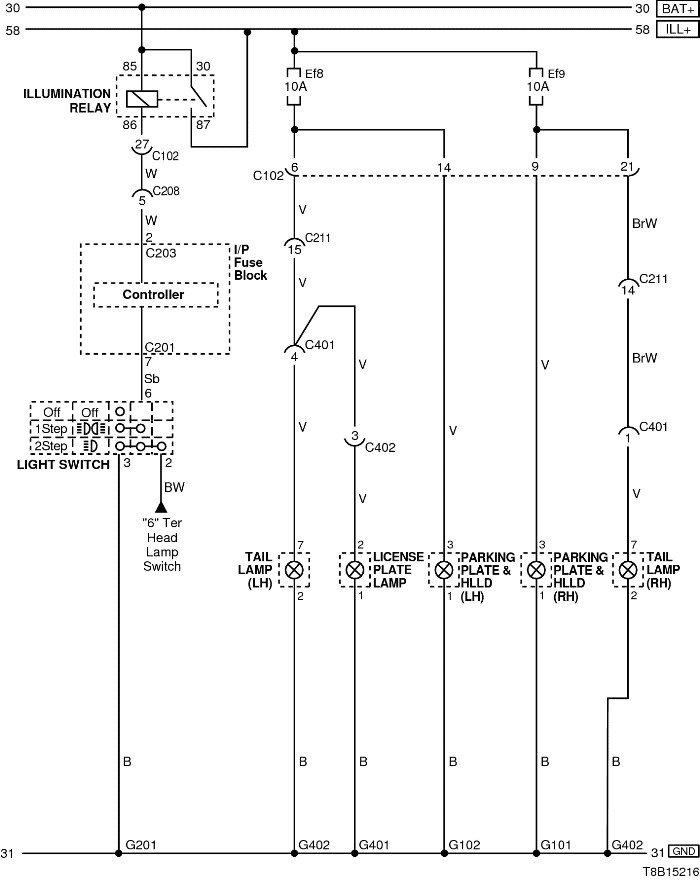

4) ЦЕПЬ ЛАМП (ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА И ПЕРЕДНИХ/ЗАДНИХ СТОЯНОЧНЫХ ОГНЕЙ) — СЕДАН
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С211 (контакт 15, желтый) | Передняя часть — пол | Под левой передней стойкой |
| С401 (контакт 8, белый) | Пол — багажник (седан) | Позади обшивки левой колесной арки |
| С402 (контакт 6, белый) | Крышка багажника — пол (седан) | Под панелью задней полки |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
| G401 | Пол | Верхняя панель задней полки |
| G402 | Багажник | Центральная задняя панель багажника |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
- Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
- Ж/П ПОЛ
Смотреть все Электросхемы Шевроле Авео
