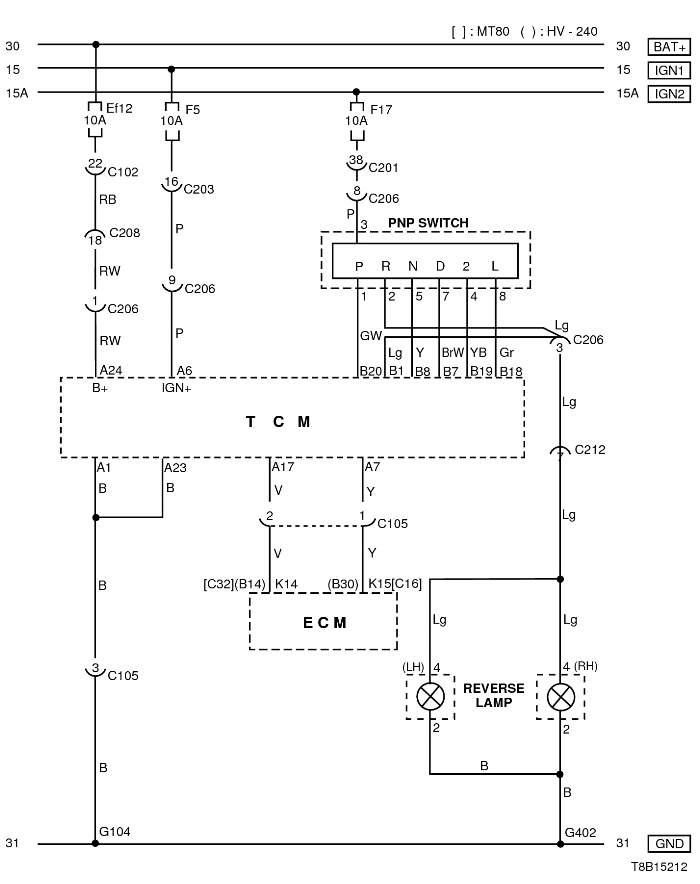

ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, МАССЫ, ПЕРЕКЛЮЧАТЕЛЯ ПАРКОВКИ/НЕЙТРАЛИ И КОНТРОЛЛЕРА ЭСУД
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С105 (контакт 3, серый) | Двигатель — контроллер КПП | Рядом с контроллером EBCM |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С206 (контакт 10, белый) | Контроллер КПП — приборная панель | Под контроллером КПП |
| С208 (контакт 22, желтый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| С212 (контакт 11, синий) | Приборная панель — пол | Под левой передней стойкой |
| G104 | Аккумуляторная батарея | Рядом со стартером |
| G402 | Удлинитель задней откидной двери | Мотор верхнего заднего стеклоочистителя |

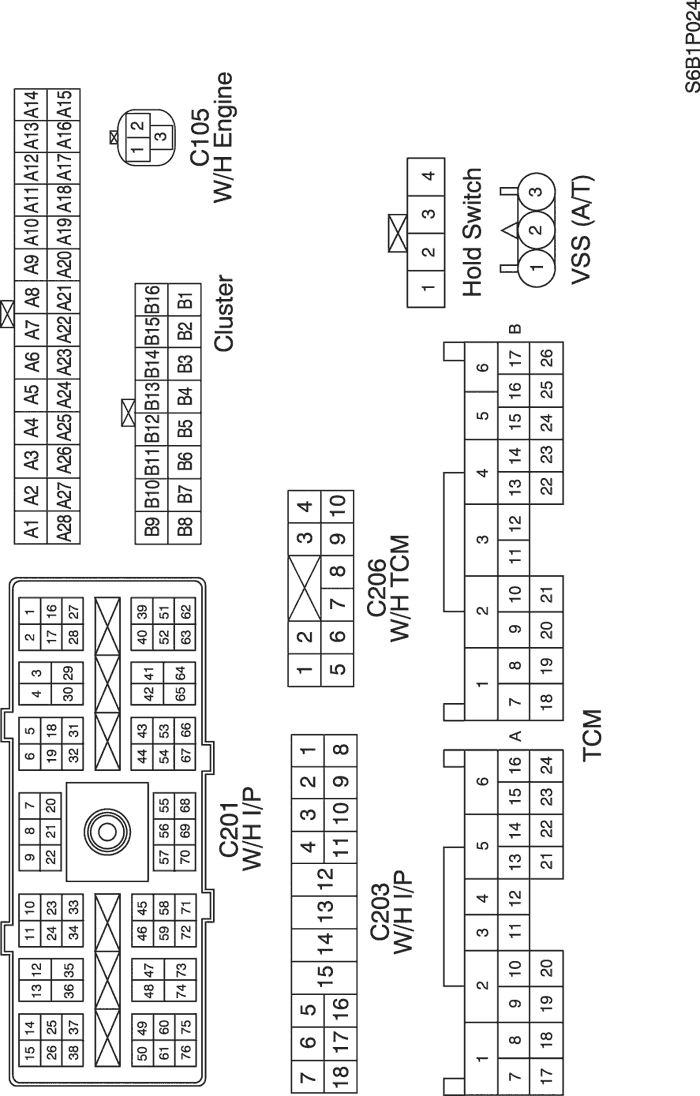

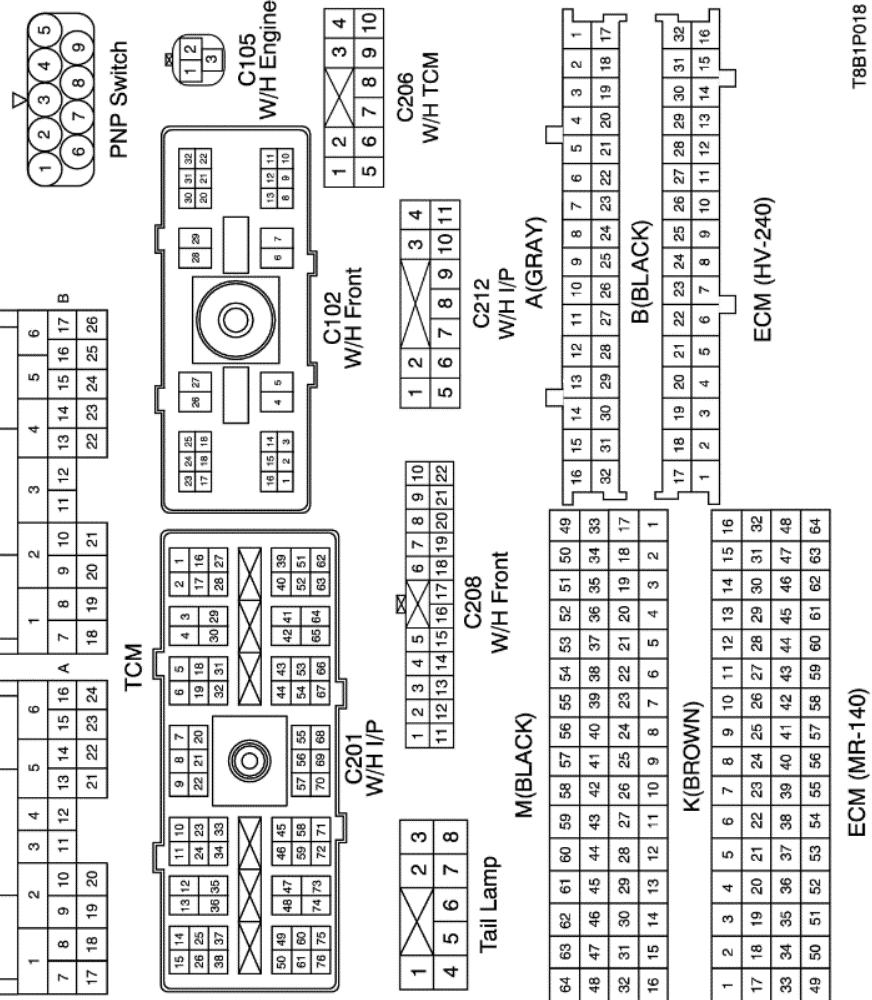

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

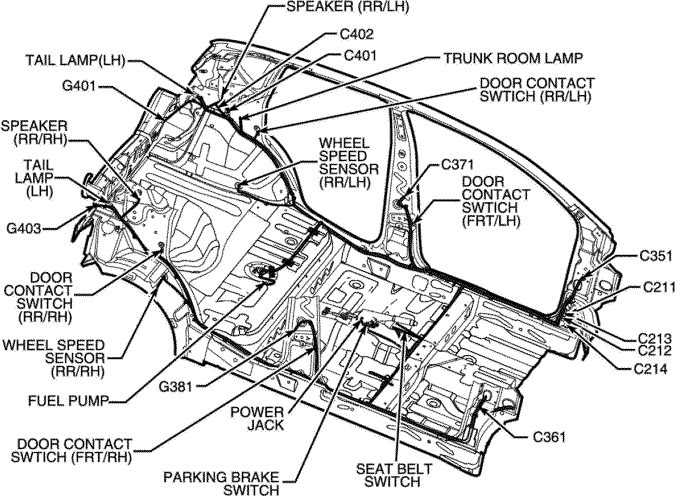

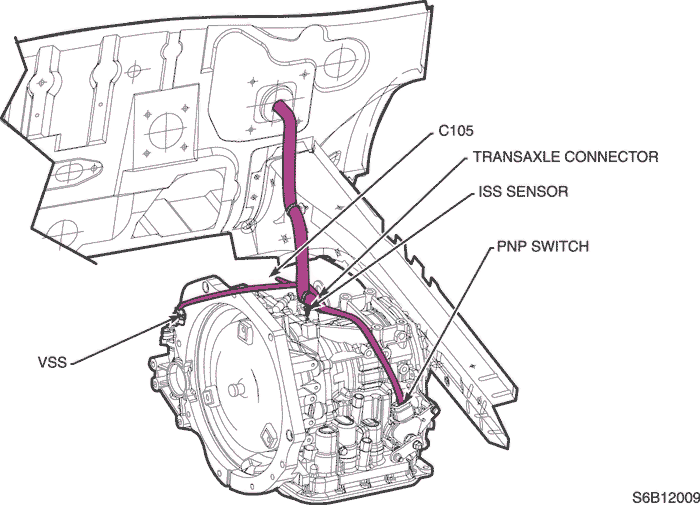

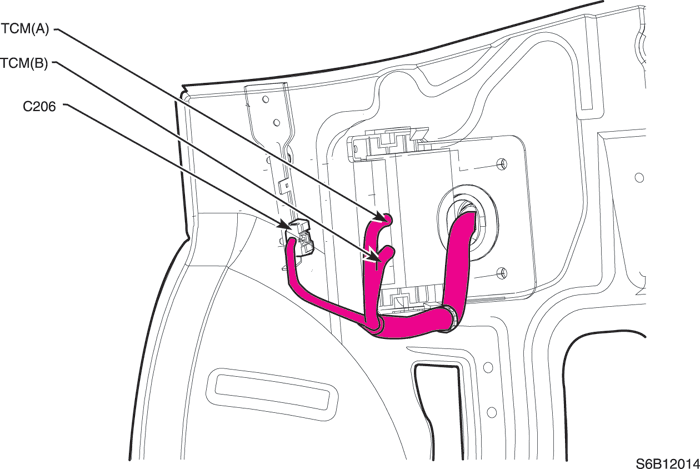

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П КОНТРОЛЛЕР КПП
- Ж/П ПОЛ

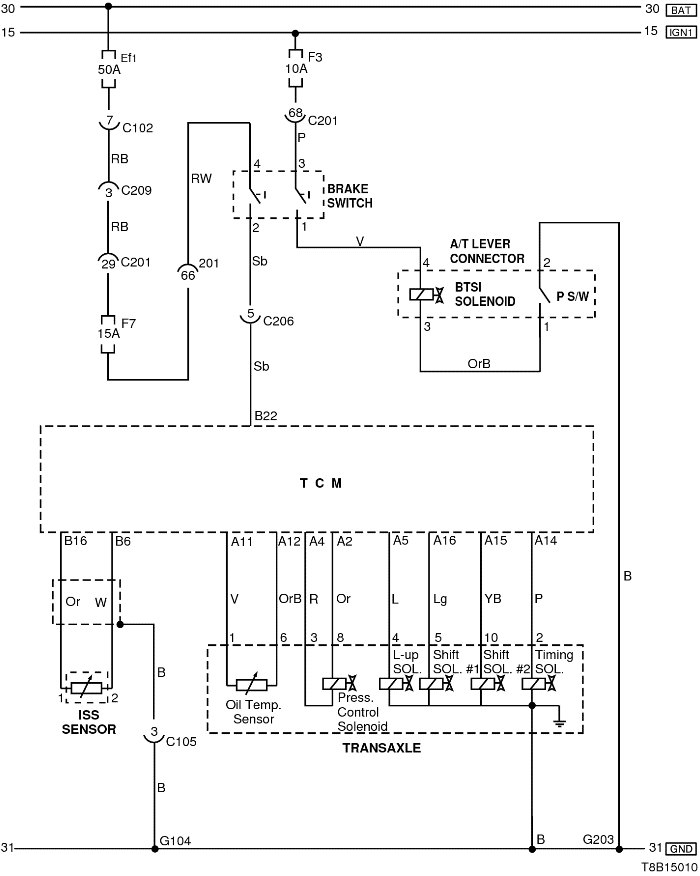

ЦЕПЬ КЛАПАНА, ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА, ДАТЧИКА ТЕМПЕРАТУРЫ МАСЛА И ДАТЧИКА ВХОДНОЙ ЧАСТОТЫ ВРАЩЕНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С105 (контакт 3, серый) | Двигатель — контроллер КПП | Рядом с контроллером EBCM |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С209 (контакт 4, белый) | Передняя часть — приборная панель | Передняя часть — контроллер КПП |
| G104 | Аккумуляторная батарея | Рядом со стартером |
| G203 | Приборная панель | Под пепельницей |

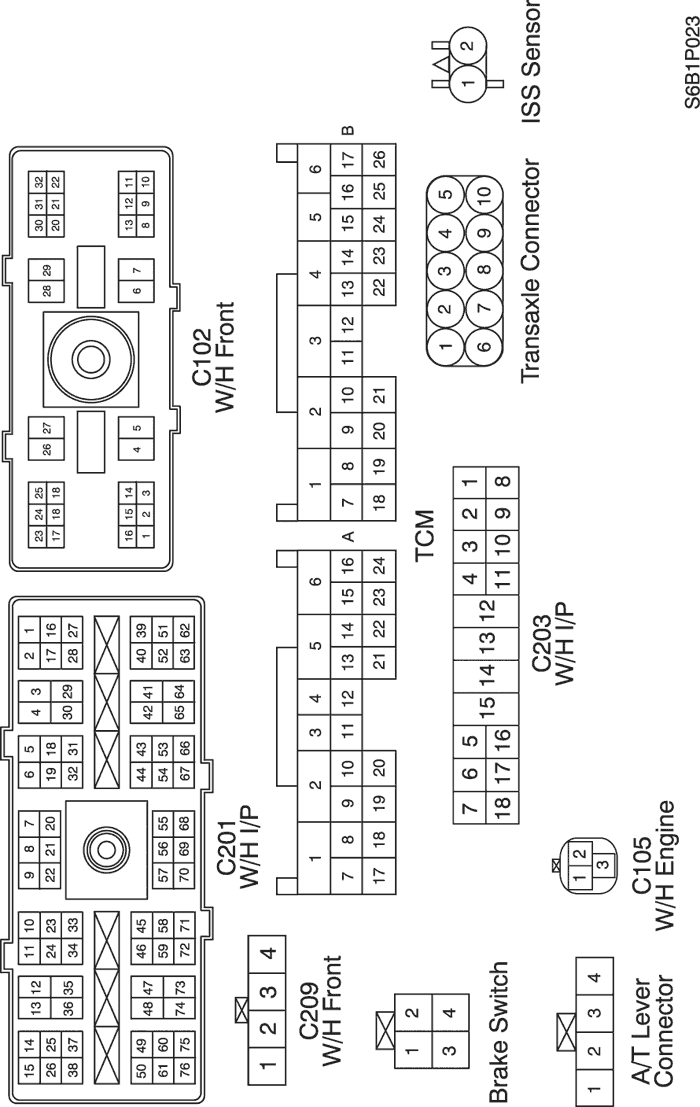

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П КОНТРОЛЛЕР КПП
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ

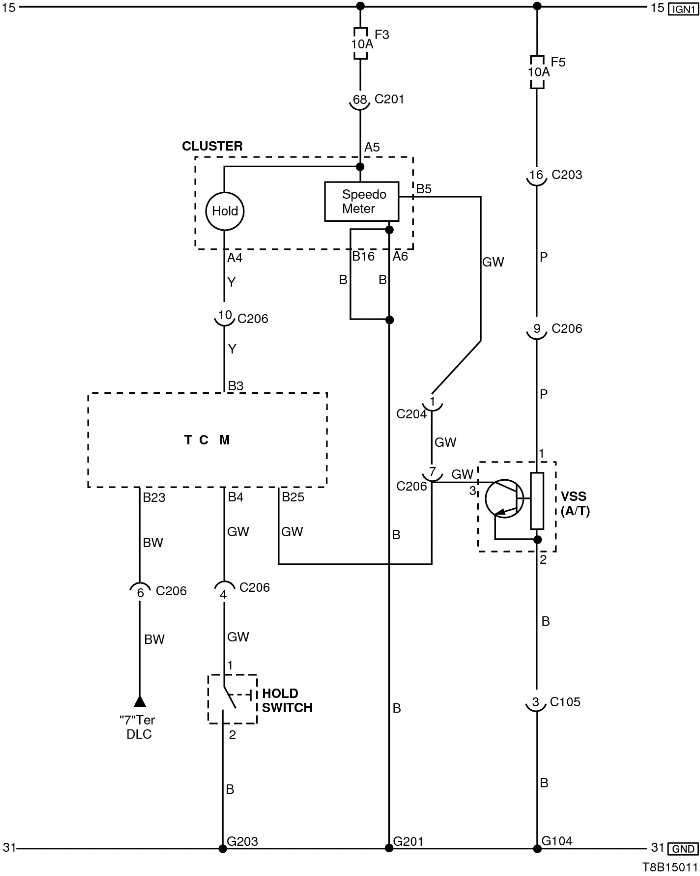

ЦЕПЬ ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ И ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМА ПОДДЕРЖАНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С105 (контакт 3, серый) | Двигатель — контроллер КПП | Рядом с контроллером EBCM |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С206 (контакт 10, белый) | Контроллер КПП — приборная панель | Под контроллером КПП |
| G104 | Аккумуляторная батарея | Рядом со стартером |
| G201 | Приборная панель | Верхний выключатель управления зеркалом |
| G203 | Приборная панель | Под пепельницей |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- Ж/П КОНТРОЛЛЕР КПП
- Ж/П ПРИБОРНАЯ ПАНЕЛЬ
