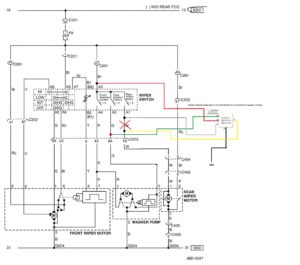

Схема цепи стеклоочистителей автомобиля Шевроле Лачетти



1) БЕЗ ДАТЧИКА ДОЖДЯ И АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : СЕДАН


Перевод обозначений на схемах >>>
Как читать электрические схемы >>>

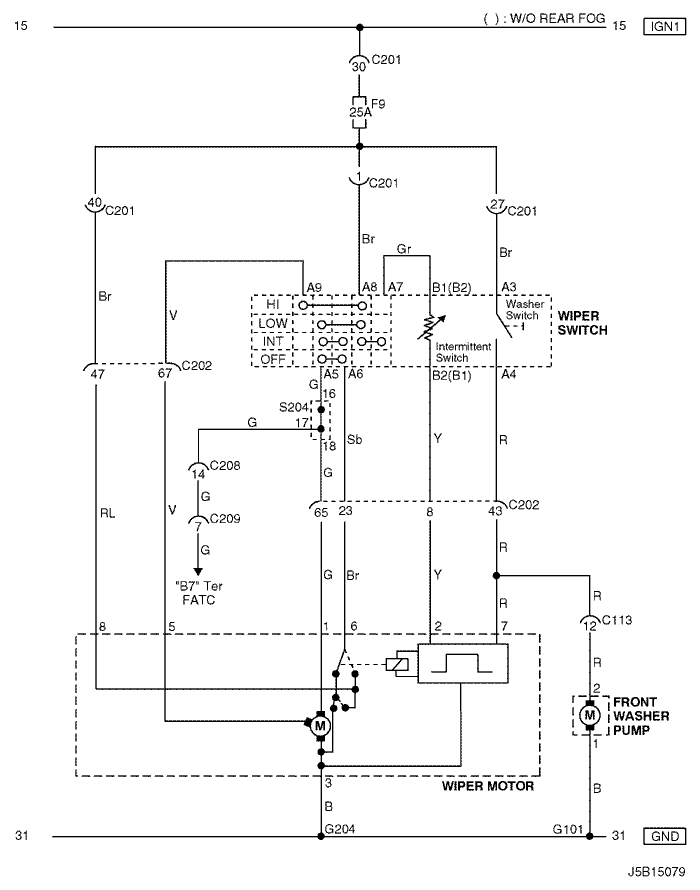

БЕЗ ДАТЧИКА ДОЖДЯ И АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : СЕДАН


а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С113 (контакт 16, черный) Кузов — передняя часть кузова За кронштейном контроллера ЭСУД
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
G101 ПЕРЕДНЯЯ ЧАСТЬ За левой фарой
G204 Кузов Левая нижняя часть пространства для ног водителя

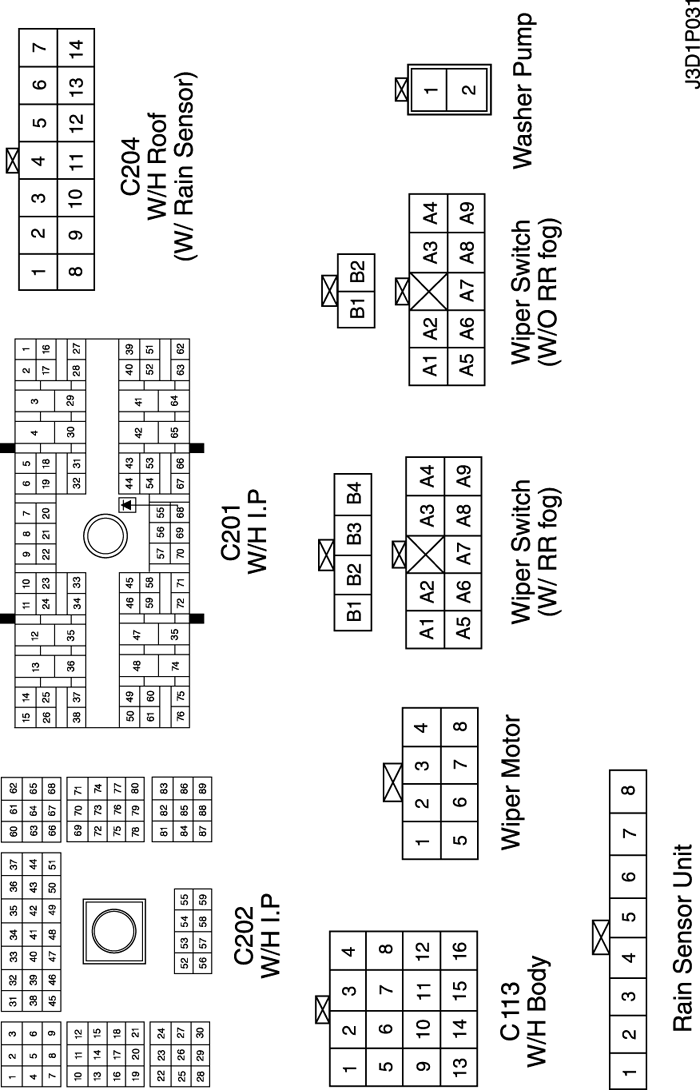

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

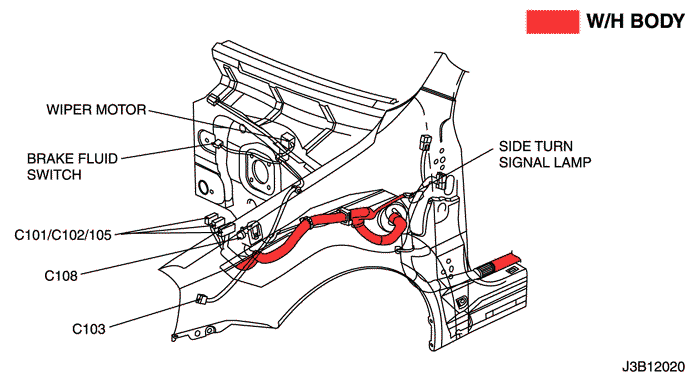

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ



Ж/П ПРИБОРНАЯ ПАНЕЛЬ



  • Ж/П КУЗОВ
Жгут проводов КУЗОВ



2) БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (БЕЗ ЗАДН. ПРЕРЫВ.)

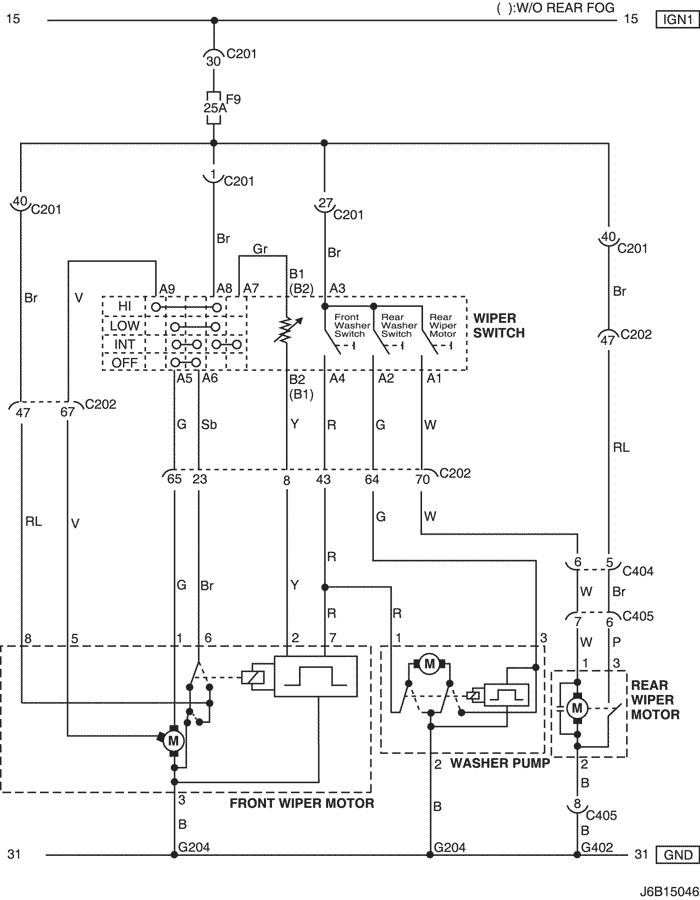

БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (БЕЗ ЗАДН. ПРЕРЫВ.)



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 8, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
G204 Кузов Левая нижняя часть пространства для ног водителя
G402 Удл. задней двери Внутренняя сторона задней стойки со стороны водителя
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
  • Ж/П ЗАДНЯЯ ДВЕРЬ
Ж/П ЗАДНЯЯ ДВЕРЬ



  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ



  • Ж/П КУЗОВ
Жгут проводов КУЗОВ



3) БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (С ЗАДН. ПРЕРЫВ.)

БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (С ЗАДН. ПРЕРЫВ.)



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 10, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
G204 Кузов Левая нижняя часть пространства для ног водителя
G402 Удл. задней двери Внутренняя сторона задней стойки со стороны водителя
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



4) БЕЗ ДАТЧИКА ДОЖДЯ И АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : УНИВЕРСАЛ

БЕЗ ДАТЧИКА ДОЖДЯ И АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : УНИВЕРСАЛ



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С403 (контакт 4, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 8, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 4, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
G204 Кузов Левая нижняя часть пространства для ног водителя
G304 Кузов Под левым задним комбинированным фонарем
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ



Ж/П ПРИБОРНАЯ ПАНЕЛЬ



  • Ж/П КУЗОВ
Жгут проводов КУЗОВ



5) С ДАТЧИКОМ ДОЖДЯ И БЕЗ СИСТЕМЫ АВТОМАТИЧЕСКИМ РЕГУЛИРОВАНИЕМ ТЕМПЕРАТУРЫ : СЕДАН

С ДАТЧИКОМ ДОЖДЯ И БЕЗ СИСТЕМЫ АВТОМАТИЧЕСКИМ РЕГУЛИРОВАНИЕМ ТЕМПЕРАТУРЫ : СЕДАН



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С113 (контакт 16, черный) Кузов — передняя часть кузова За кронштейном контроллера ЭСУД
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С204 (контакт 14, белый) Крыша — кузов (с датчиком дождя) Левая часть пространства для ног водителя
С204 (контакт 8, белый) Крыша — кузов (без датчика дождя) Левая часть пространства для ног водителя
G101 ПЕРЕДНЯЯ ЧАСТЬ За левой фарой
G204 Кузов Левая нижняя часть пространства для ног водителя
G205 КРЫША Внутренняя сторона передней стойки со стороны водителя
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ



Ж/П ПРИБОРНАЯ ПАНЕЛЬ



  • Ж/П КУЗОВ
Жгут проводов КУЗОВ



6) С ДАТЧИКОМ ДОЖДЯ И БЕЗ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (БЕЗ ЗАДН. ПРЕРЫВ.)

С ДАТЧИКОМ ДОЖДЯ И БЕЗ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (БЕЗ ЗАДН. ПРЕРЫВ.)



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С204 (контакт 14, белый) Крыша — кузов (с датчиком дождя) Левая часть пространства для ног водителя
С204 (контакт 8, белый) Крыша — кузов (без датчика дождя) Левая часть пространства для ног водителя
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 8, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
G204 Кузов Левая нижняя часть пространства для ног водителя
G205 КРЫША Внутренняя сторона передней стойки со стороны водителя
G402 Удл. задней двери Внутренняя сторона задней стойки со стороны водителя
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
  • Ж/П ЗАДНЯЯ ДВЕРЬ
Ж/П ЗАДНЯЯ ДВЕРЬ



  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ



  • Ж/П КУЗОВ
Жгут проводов КУЗОВ



7) С ДАТЧИКОМ ДОЖДЯ И БЕЗ СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (С ЗАДН. ПРЕРЫВ.)

С ДАТЧИКОМ ДОЖДЯ И БЕЗ СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (С ЗАДН. ПРЕРЫВ.)



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С204 (контакт 14, белый) Крыша — кузов (с датчиком дождя) Левая часть пространства для ног водителя
С204 (контакт 8, белый) Крыша — кузов (без датчика дождя) Левая часть пространства для ног водителя
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 10, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
G204 Кузов Левая нижняя часть пространства для ног водителя
G205 КРЫША Внутренняя сторона передней стойки со стороны водителя
G402 Удл. задней двери Внутренняя сторона задней стойки со стороны водителя
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



8) С ДАТЧИКОМ ДОЖДЯ И БЕЗ СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : УНИВЕРСАЛ

С ДАТЧИКОМ ДОЖДЯ И БЕЗ СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : УНИВЕРСАЛ



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С204 (контакт 14, белый) Крыша — кузов (с датчиком дождя) Левая часть пространства для ног водителя
С204 (контакт 8, белый) Крыша — кузов (без датчика дождя) Левая часть пространства для ног водителя
С403 (контакт 4, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 8, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 4, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
G204 Кузов Левая нижняя часть пространства для ног водителя
G205 КРЫША Внутренняя сторона передней стойки со стороны водителя
G304 Кузов Под левым задним комбинированным фонарем
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ



  • Ж/П КУЗОВ
Жгут проводов КУЗОВ



9) БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : СЕДАН

БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : СЕДАН



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С113 (контакт 16, черный) Кузов — передняя часть кузова За кронштейном контроллера ЭСУД
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С208 (контакт 15, белый) Приборная панель — автоматическое регулирование температуры За вещевым ящиком
С209 (контакт 20, черный) Автоматическое регулирование температуры — дополнительное автоматическое регулирование температуры Между сердцевиной обогревателя и сердцевиной испарителя
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G101 ПЕРЕДНЯЯ ЧАСТЬ За левой фарой
G204 Кузов Левая нижняя часть пространства для ног водителя

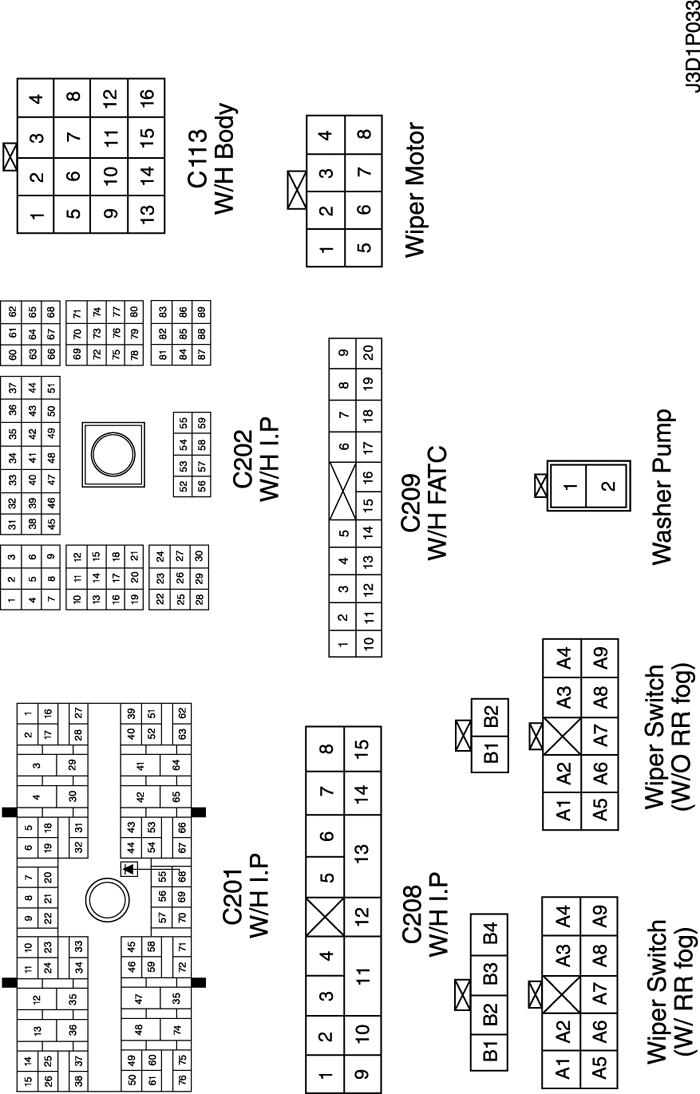

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



г. КОНТАКТНАЯ КОЛОДКА
S204
S204



10) БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (БЕЗ ЗАДН. ПРЕРЫВ.)

БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (БЕЗ ЗАДН. ПРЕРЫВ.)



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С208 (контакт 15, белый) Приборная панель — автоматическое регулирование температуры За вещевым ящиком
С209 (контакт 20, черный) Автоматическое регулирование температуры — дополнительное автоматическое регулирование температуры Между сердцевиной обогревателя и сердцевиной испарителя
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 8, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G204 Кузов Левая нижняя часть пространства для ног водителя
G402 Удл. задней двери Внутренняя сторона задней стойки со стороны водителя
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
  • Ж/П ЗАДНЯЯ ДВЕРЬ
Ж/П ЗАДНЯЯ ДВЕРЬ



  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ



г. КОНТАКТНАЯ КОЛОДКА
S204
S204



11) БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (С ЗАДН. ПРЕРЫВ.)

БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (С ЗАДН. ПРЕРЫВ.)



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С208 (контакт 15, белый) Приборная панель — автоматическое регулирование температуры За вещевым ящиком
С209 (контакт 20, черный) Автоматическое регулирование температуры — дополнительное автоматическое регулирование температуры Между сердцевиной обогревателя и сердцевиной испарителя
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 10, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G204 Кузов Левая нижняя часть пространства для ног водителя
G402 Удл. задней двери Внутренняя сторона задней стойки со стороны водителя
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



12) БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : УНИВЕРСАЛ

БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : УНИВЕРСАЛ



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С208 (контакт 15, белый) Приборная панель — автоматическое регулирование температуры За вещевым ящиком
С209 (контакт 20, черный) Автоматическое регулирование температуры — дополнительное автоматическое регулирование температуры Между сердцевиной обогревателя и сердцевиной испарителя
С403 (контакт 4, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 8, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 4, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G204 Кузов Левая нижняя часть пространства для ног водителя
G304 Кузов Под левым задним комбинированным фонарем
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



13) С ДАТЧИКОМ ДОЖДЯ И СИСТЕМОЙ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : СЕДАН

С ДАТЧИКОМ ДОЖДЯ И СИСТЕМОЙ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : СЕДАН



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С113 (контакт 16, черный) Кузов — передняя часть кузова За кронштейном контроллера ЭСУД
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С204 (контакт 14, белый) Крыша — кузов (с датчиком дождя) Левая часть пространства для ног водителя
С204 (контакт 8, белый) Крыша — кузов (без датчика дождя) Левая часть пространства для ног водителя
С208 (контакт 15, белый) Приборная панель — автоматическое регулирование температуры За вещевым ящиком
С209 (контакт 20, черный) Автоматическое регулирование температуры — дополнительное автоматическое регулирование температуры Между сердцевиной обогревателя и сердцевиной испарителя
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G101 ПЕРЕДНЯЯ ЧАСТЬ За левой фарой
G204 Кузов Левая нижняя часть пространства для ног водителя
G205 КРЫША Внутренняя сторона передней стойки со стороны водителя
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

14) С ДАТЧИКОМ ДОЖДЯ И СИСТЕМОЙ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (БЕЗ ЗАДН. ПРЕРЫВ.)

С ДАТЧИКОМ ДОЖДЯ И СИСТЕМОЙ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (БЕЗ ЗАДН. ПРЕРЫВ.)



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С204 (контакт 14, белый) Крыша — кузов (с датчиком дождя) Левая часть пространства для ног водителя
С204 (контакт 8, белый) Крыша — кузов (без датчика дождя) Левая часть пространства для ног водителя
С208 (контакт 15, белый) Приборная панель — автоматическое регулирование температуры За вещевым ящиком
С209 (контакт 20, черный) Автоматическое регулирование температуры — дополнительное автоматическое регулирование температуры Между сердцевиной обогревателя и сердцевиной испарителя
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 8, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G204 Кузов Левая нижняя часть пространства для ног водителя
G205 КРЫША Внутренняя сторона передней стойки со стороны водителя
G402 Удл. задней двери Внутренняя сторона задней стойки со стороны водителя
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



15) С ДАТЧИКОМ ДОЖДЯ И СИСТЕМОЙ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (С ЗАДН. ПРЕРЫВ.)

С ДАТЧИКОМ ДОЖДЯ И СИСТЕМОЙ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭЧБЭК (С ЗАДН. ПРЕРЫВ.)



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С204 (контакт 14, белый) Крыша — кузов (с датчиком дождя) Левая часть пространства для ног водителя
С204 (контакт 8, белый) Крыша — кузов (без датчика дождя) Левая часть пространства для ног водителя
С208 (контакт 15, белый) Приборная панель — автоматическое регулирование температуры За вещевым ящиком
С209 (контакт 20, черный) Автоматическое регулирование температуры — дополнительное автоматическое регулирование температуры Между сердцевиной обогревателя и сердцевиной испарителя
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 10, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G204 Кузов Левая нижняя часть пространства для ног водителя
G205 КРЫША Внутренняя сторона передней стойки со стороны водителя
G402 Удл. задней двери Внутренняя сторона задней стойки со стороны водителя
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



16) С ДАТЧИКОМ ДОЖДЯ И СИСТЕМОЙ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : УНИВЕРСАЛ
С ДАТЧИКОМ ДОЖДЯ И СИСТЕМОЙ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : УНИВЕРСАЛ



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
С204 (контакт 14, белый) Крыша — кузов (с датчиком дождя) Левая часть пространства для ног водителя
С204 (контакт 8, белый) Крыша — кузов (без датчика дождя) Левая часть пространства для ног водителя
С208 (контакт 15, белый) Приборная панель — автоматическое регулирование температуры За вещевым ящиком
С209 (контакт 20, черный) Автоматическое регулирование температуры — дополнительное автоматическое регулирование температуры Между сердцевиной обогревателя и сердцевиной испарителя
С403 (контакт 4, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С404 (контакт 8, белый) Удл. задней двери — кузов Внутренняя сторона левой задней стойки
С405 (контакт 8, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 4, белый) Удл. задней двери — задняя дверь С левой стороны рядом с двигателем заднего стеклоочистителя
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G204 Кузов Левая нижняя часть пространства для ног водителя
G205 КРЫША Внутренняя сторона передней стойки со стороны водителя
G304 Кузов Под левым задним комбинированным фонарем
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
0

Добавить комментарий

Копирование запрещено. Мой Лачетти 2014-2018
