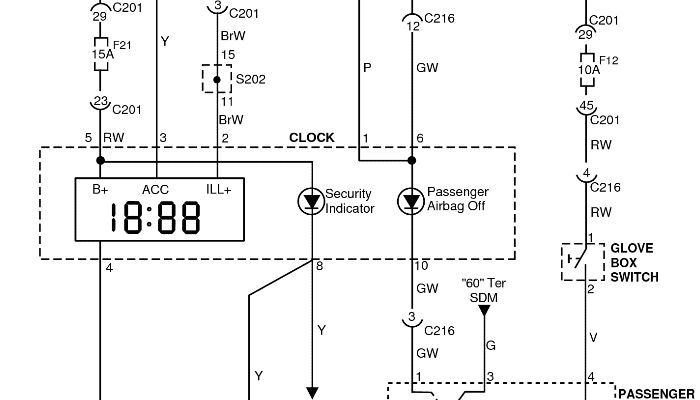

Схема часов Chevrolet Aveo Т250

Схема часов Шевроле Авео Т250 Электросхемы Шевроле Авео Т250
ЧАСЫ

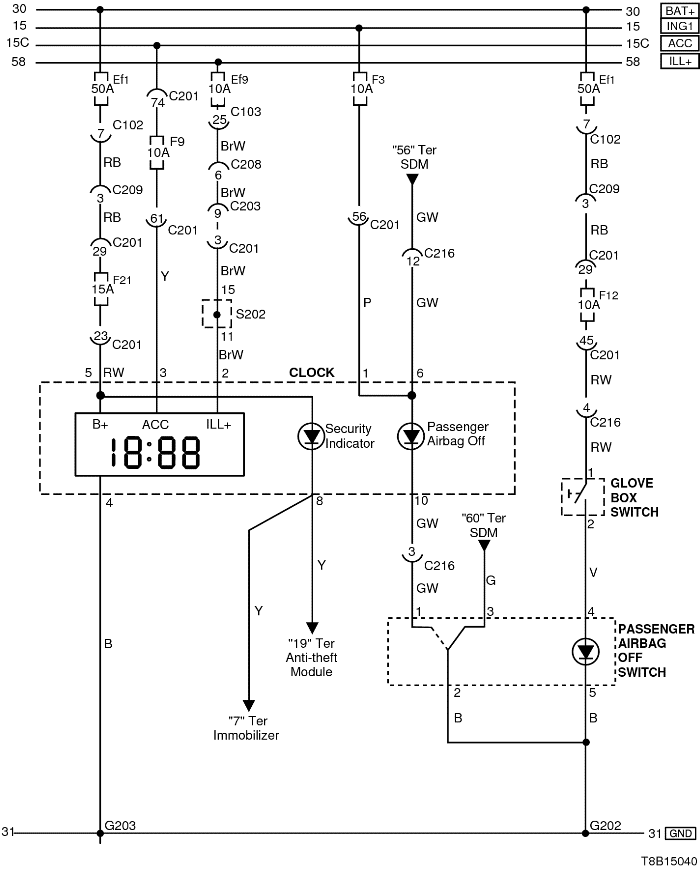

Схема часов Шевроле Авео Т250



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ



№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 32, серый) Передняя часть кузова — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
C103 (контакт 32, коричневый) Передняя часть кузова — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С203 (контакт 18, белый) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С208 (контакт 22, желтый) Передняя часть — приборная панель Передняя часть — контроллер КПП
С209 (контакт 4, белый) Передняя часть — приборная панель Передняя часть — контроллер КПП
С216 (контакт 12, белый) Подушка безопасности — приборная панель Позади кондиционера
S202 Приборная панель За поперечной рулевой тягой с левой стороны
G202 Подушка безопасности Верхний выключатель управления зеркалом
G203 Приборная панель Под пепельницей

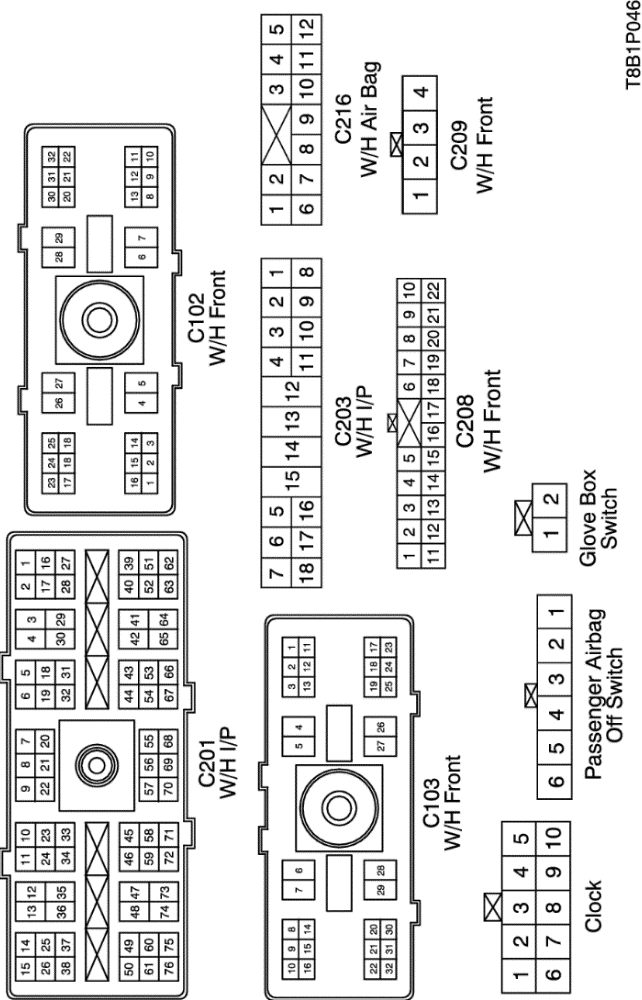

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

Схема часов Шевроле Авео Т250

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Жгут проводки Авео
  • Ж/П ПОДУШКА БЕЗОПАСНОСТИ
Жгуты проводки Шевроле Авео



г. КОНТАКТНАЯ КОЛОДКА



S202
Колодка S202 Авео

Смотреть все Электросхемы Шевроле Авео
