Эта цветная электросхема Лачетти поможет Вам без труда разобраться в проводке данного автомобиля, а также диагностировать возможную неисправность.

Для просмотра схем в полном масштабе, нажмите на изображение и оно откроется в новом окне, где на него ещё раз необходимо нажать, чтобы оно открылось в полном размере.

Как правильно читать схемы можно посмотреть в статье Как читать электрические схемы

Данные электрические схемы Лачетти приведены на русском языке, однако в интернете можно найти и схемы на английском языке. Перевод обозначений на таких схемах можно посмотреть в статье Перевод обозначений в схемах автомобилей

Схема выключателя замка зажигания Лачетти

Схема выключателя замка зажигания Лачетти

Схема запуска двигателя и зарядки аккумуляторной батареи Лачетти

Схема запуска двигателя и зарядки аккумуляторной батареи Лачетти

Схема системы зажигания Лачетти

Схема системы зажигания Лачетти

Схема датчиков системы управления двигателем с двумя датчиками кислорода Лачетти

Внимание! На данной схеме неверно показано подключение датчиков кислорода.

Правильную схему смотрите тут

Схема датчиков системы управления двигателем с двумя датчиками кислорода Лачетти

Схема датчиков системы управления двигателем с одним датчиком кислорода Лачетти

Схема датчиков системы управления двигателем с одним датчиком кислорода Лачетти

Схема топливного насоса и форсунок Лачетти

Схема топливного насоса и форсунок Лачетти

Схема топливного модуля, клапана продувки адсорбера и датчика неровной дороги Лачетти

Схема топливного модуля, клапана продувки адсорбера и датчика неровной дороги Лачетти

Схема топливного модуля и клапана системы рециркуляции отработавших газов Лачетти

Схема топливного модуля и клапана системы рециркуляции отработавших газов Лачетти

Схема клапана системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера Лачетти

Схема клапана системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера Лачетти

Схема электровентилятора системы охлаждения двигателя (с одним вентилятором) Лачетти

Схема электровентилятора системы охлаждения двигателя (с одним вентилятором) Лачетти

Схема электровентилятора системы охлаждения двигателя (с двумя вентиляторами) Лачетти

Схема электровентилятора системы охлаждения двигателя (с двумя вентиляторами) Лачетти

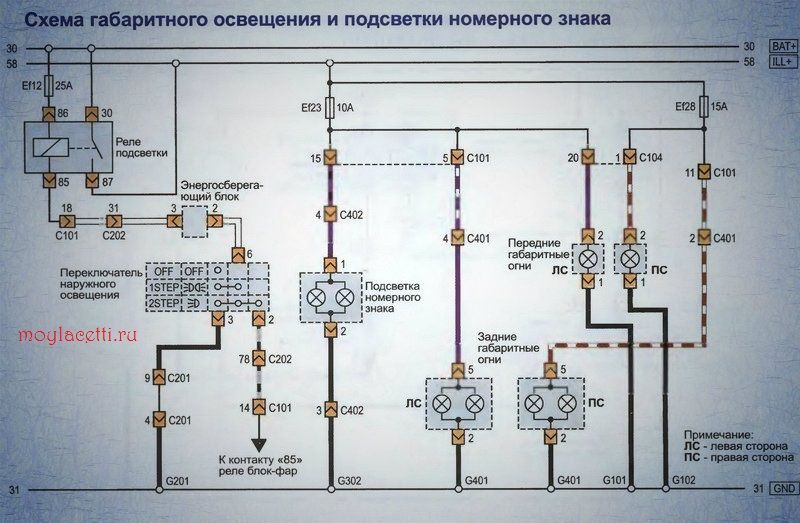

Схема габаритного освещения и подсветки номерного знака Лачетти

Схема габаритного освещения и подсветки номерного знака Лачетти

Схема подсветки приборов и органов управления без регулятора яркости Лачетти

Схема подсветки приборов и органов управления без регулятора яркости Лачетти

Схема подсветки приборов и органов управления с регулятором яркости Лачетти

Схема подсветки приборов и органов управления с регулятором яркости Лачетти

Схема ближнего и дальнего света фар Шевроле Лачетти

Схема ближнего и дальнего света фар Шевроле Лачетти

Схема электрокорректора фар Шевроле Лачетти

Схема электрокорректора фар Шевроле Лачетти

Схема противотуманных фар и фонарей Шевроле Лачетти

Схема противотуманных фар и фонарей Шевроле Лачетти

Схема сигналов торможения Шевроле Лачетти

Схема сигналов торможения Шевроле Лачетти

Схема аварийной сигнализации Шевроле Лачетти

Схема аварийной сигнализации Шевроле Лачетти

Схема звукового сигнала Шевроле Лачетти

Схема звукового сигнала Шевроле Лачетти

Схема освещения салона Шевроле Лачетти

Схема освещения салона Шевроле Лачетти

Схема освещения салона с задержкой выключения Шевроле Лачетти

Схема освещения салона с задержкой выключения Шевроле Лачетти

Схема стеклоочистителя без автоматического режима на авто без климат-контроля

Схема стеклоочистителя без автоматического режима на авто без климат-контроля

Схема стеклоочистителя с автоматическим режимом на авто без климат-контроля Лачетти

Схема стеклоочистителя с автоматическим режимом на авто без климат-контроля Лачетти

Схема стеклоочистителя без автоматического режима на авто с климат-контролем Лачетти

Схема стеклоочистителя без автоматического режима на авто с климат-контролем Лачетти

Схема стеклоочистителя Лачетти с автоматическим режимом на авто с климат-контролем

Схема стеклоочистителя Лачетти с автоматическим режимом на авто с климат-контролем

Схема обогрева заднего стекла и боковых зеркал заднего вида Лачетти

Схема обогрева заднего стекла и боковых зеркал заднего вида Лачетти

Схема электропривода боковых зеркал заднего вида Лачетти

Схема электропривода боковых зеркал заднего вида Лачетти

Схема электропривода стеклоподъемников Лачетти (только передние двери)

Схема электропривода стеклоподъемников Лачетти (только передние двери)

Схема электропривода стеклоподъемников Лачетти (все двери)

Схема электропривода стеклоподъемников Лачетти (все двери)

Схема электропривода складывания зеркал Лачетти

Схема электропривода складывания зеркал Лачетти

Схема системы автоматического включения ближнего света фар Лачетти

Схема системы автоматического включения ближнего света фар Лачетти

Щиток приборов: электрические цепи приборов Лачетти

Щиток приборов: электрические цепи приборов Лачетти

Щиток приборов: электрические цепи контрольных ламп Лачетти

Щиток приборов: электрические цепи контрольных ламп Лачетти

Щиток приборов: электрические цепи остальных контрольных ламп Лачетти

Щиток приборов: электрические цепи контрольных ламп Шевроле Лачетти

Щиток приборов: электрические цепи контрольных ламп Шевроле Лачетти.

Схема электронных часов Шевроле Лачетти

Схема электронных часов Шевроле Лачетти

Схема блока управления климатической установкой Лачетти без климат-контроля

Схема блока управления климатической установкой Лачетти без климат-контроля

Схема блока управления климатической установкой Лачетти с кондиционером

Схема блока управления климатической установкой Лачетти с кондиционером

Схема выключателя кондиционера Шевроле Лачетти

Схема выключателя кондиционера Шевроле Лачетти

Схема климат-контроля Лачетти

Схема климат-контроля Лачетти

Схема аудиосистемы Шевроле Лачетти

Схема аудиосистемы Шевроле Лачетти

Схема электропривода замков Шевроле Лачетти

Схема электропривода замков Шевроле Лачетти

Схема подушек безопасности Шевроле Лачетти

Схема подушек безопасности Шевроле Лачетти

Схема системы гидроусилителя с изменяем усилием на рулевом колесе Лачетти

Схема системы гидроусилителя с изменяем усилием на рулевом колесе Лачетти

Схема электропривода люка Шевроле Лачетти

Схема электропривода люка Шевроле Лачетти

Схема блока управления тормозной системой Лачетти

Схема блока управления тормозной системой Лачетти

Схема датчиков АБС Шевроле Лачетти

Схема датчиков АБС Шевроле Лачетти

Схема диагностического разъёма Шевроле Лачетти

Схема диагностического разъёма Шевроле Лачетти

Схема иммобилайзера Шевроле Лачетти

Схема иммобилайзера Шевроле Лачетти

Схема датчика зуммера

Схема датчика зуммера

Схема противоугонной системы Лачетти

Схема противоугонной системы Лачетти
