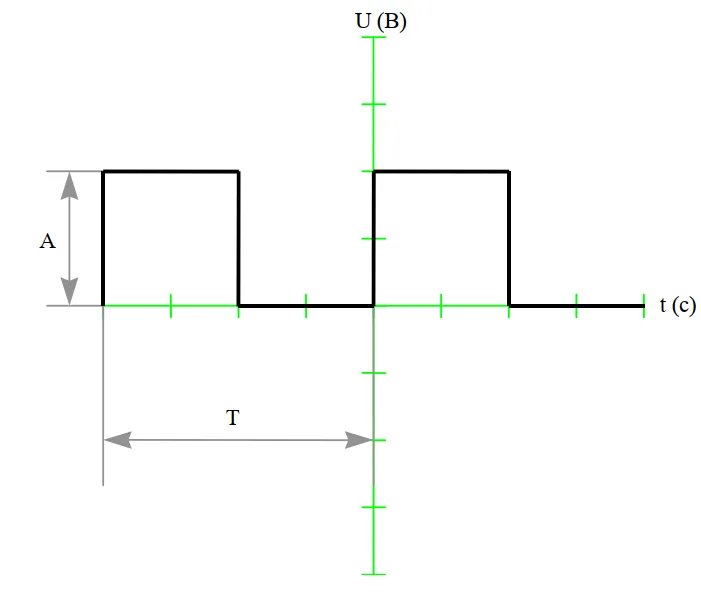

Сигнал с прямоугольной формой импульса характеризуется параметрами:
• периодом Т, измеряемый в секундах (с);
• частотой F, измеряемой в герцах (Гц=1/c);
• амплитудой, измеряемой в вольтах (В).
Сигнал этого типа обычно служит для передачи некоторых данных. Например, датчик скорости автомобиля передает сигналы прямоугольной формы, частота которых пропорциональна скорости движения автомобиля.

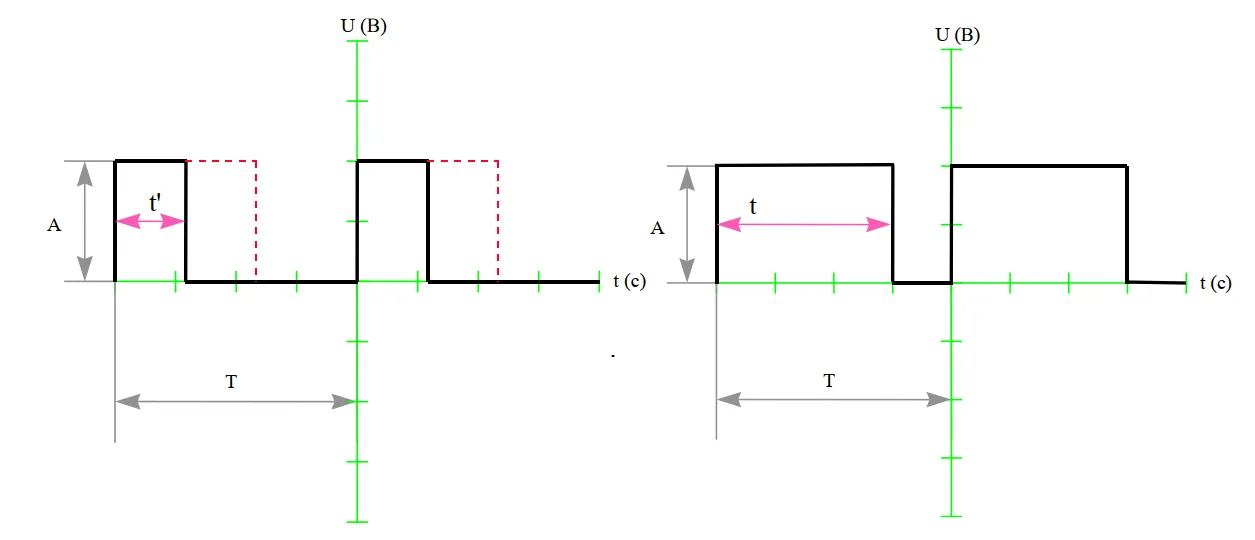

Модулированный сигнал с прямоугольной формой импульса
При модуляции сигнала прямоугольной формы период и частота сигнала, как правило, сохраняются постоянными, а изменяется только длительность импульса t’.

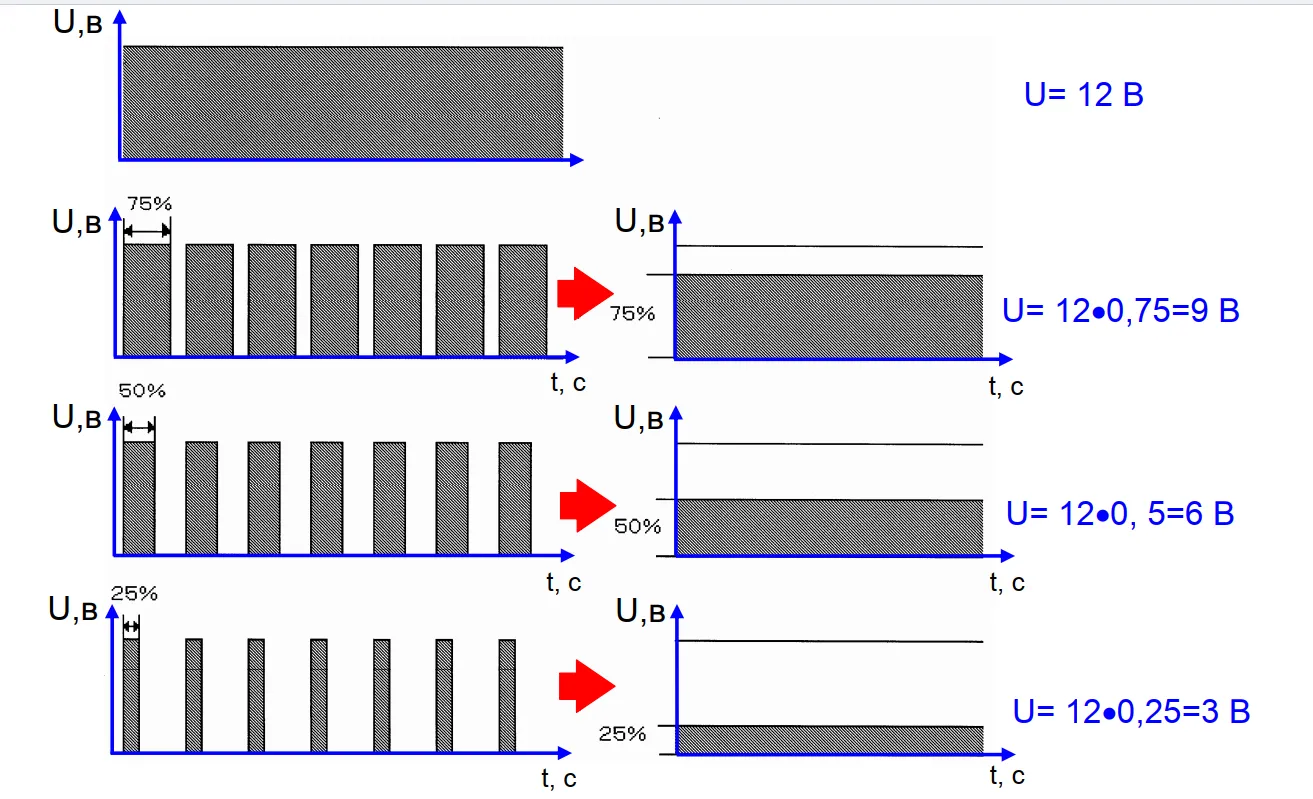

Изменяя длительность импульса t’, в течение которого к некоторому исполнительному механизму (например, электромагнитному клапану или электродвигателю) подается энергия, можно управлять усилием, создаваемым этим механизмом. В электротехнике для этого метода управления употребляют термин Duty Control (Широтно-импульсная модуляция — ШИМ).
